一、概述

磁致伸缩位移传感器（又称磁尺）利用磁致伸缩原理进行位移测量，采用高精度数字芯片进行处理，***终得到稳定可靠的位移量，具有响应速度高、精度高、工作稳定、可多点测试、安装方便等优点，适合各种场合下的位移量的检测。

二、工作原理

磁致伸缩是一种只能在诸如铁、镍、钴以及它们的合金这些磁性材料中呈现的现象。磁致伸缩原理是基于这些材料具有一定的磁性，置于磁场中的磁性材料经历分子结构的微观变形，其尺寸发生变化。

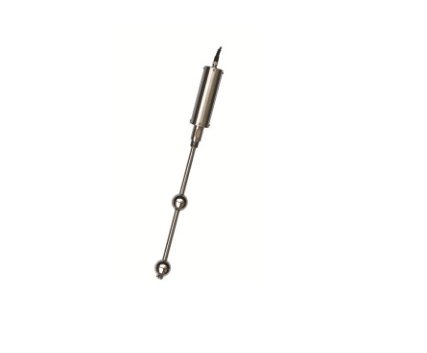

本产品就是基于此磁致伸缩原理而进行研发的，主体结构由测杆、电子仓和磁环组成。测杆由不导磁的不锈钢管制成，内部装有磁致伸缩金属丝（又称波导丝）。电子仓内装有脉冲发生电路和脉冲采样电路。工作时，由脉冲发生电路产生一个起始脉冲，此起始脉冲在波导丝中传输时，产生一个沿波导丝方向前进的磁场，当这个磁场与磁环中的***磁场相遇时，产生磁致伸缩效应，使波导丝发生扭动，形成一个沿波导丝传播的扭动波，沿着波导丝传播，***终返回电子仓，经脉冲采样电路转化成相应的返回脉冲。通过测量起始脉冲与返回脉冲之间的时间，便可计算得出磁环所在的位置。
