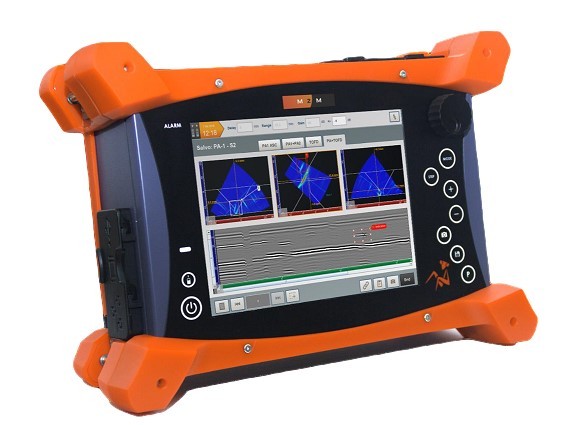

技术规格
规格 (长x 宽 x 高): 400.5 mm x 273 mm x 131.5 mm | 重量: 6.5 kg (13.2 lb) 含电池 |
适配电源 - 15V, 5.67A | 标配256GB 固态硬盘, 可扩展至1TB |
1个IPEX 相控阵接口 | 4 个LEMO 00 常规超声接口 (4P/R) |
10.4 英寸. 高灵敏电阻式触摸屏 | 1024x768像素高亮屏幕 |
支持3-轴编码器同步联动 | 12 TTL (5V/24V) - 6 个可开发数字接口 |
3 个USB 2.0 – 1 个USB 3.0 | 1 个显示输出端口(Micro DP) |
支持无线连接* | 高速网口连接 |
相控阵
PAUT 通道配置 : 32:128PR, 64:64 , 64:128PR | 多达8 组应用 | 多达 2048 个聚焦法则 |
激活孔径: 64 晶片* | CIVA 聚焦法则计算引擎 |
支持线阵,面阵, 双晶线阵和双晶面阵探头 | 支持板材,管材,TKY焊缝,插管焊缝检测 |
线性扫描,扇形扫描,复合扫描,CIVA 工艺导入 | 深度聚焦,声程聚焦,投影聚焦 |
脉冲装置
相控阵通道1 | x 双极性方波 x 电压从12 V到120 V可调(1 V步进) x 脉冲下降时间 < 6 ns |
UT-TOFD 通道2 | x 负方波脉冲 x 电压从 12 V 到 200 V可调 (1 V 步进) x 脉冲宽度- 从 30 ns 到 1250 ns ( 1ns 步进) x 脉冲下降时间 < 5 ns |
数字转换器
*多在 64个通道上进行并行数据处理 | 数据位深:16 bits |
FIR过滤器 | 采样频率100 MHz |
A扫实时平均: x32 | 检波,射频RF,A扫包络 |
A扫数据点数:65000 |
运行环境
工作温度范围: -10 °C to 45 °C | 储存温度范围: -20 °C to 60 °C 带电池 -20 °C to 70 °C 不带电池 |
防护等级:IP66 | 通过MIL-STD-810G坠落测试 |
相对湿度 70% | ISO18563-1:2015 ; EN 12668-1:2010认证 |
电池
2 块锂电池 | 电池容量94 Wh |
高达6小时运行时长 | 支持热插拔 |
FMC/TFM*
实时TFM 成像:128 晶片* | 图像分辨率高达 1百万像素点 |
每秒 110 幅结果 | 直入射,折射和波形转换模式 |
实时自适应TFM (ATFM)模块** | FMC 全捕捉数据记录 |
支持所有幅值校准工具 | 分辨率8档可调, 1 个自动分辨率 |
相控阵通道1 | x 输入电阻 50 ? x 频率范围 - 0.4 MHz 至 20 MHz x 输入信号 2 Vpp x 增益达120 dB (0.1 dB 步进) |
UT-TOFD 通道2 | x 输入电阻 50 ? x 频率范围 - 0.6 MHz 到 25 MHz x 增益达120 dB (0.1 dB 步进) |
获取
支持硬件采集闸门 | A扫全波记录/峰值数据记录 |
脉冲重复频率PRF40 kHz | 数据压缩高达 x32 |
固态硬盘记录速度可达 180 MB/s | 文件数据大小: 无限制 |
数据丢失率记算功能 | 实时 3D/数据工件叠加显示 |
