仪器介绍

AquaVISION 地下水流速流向测定仪，采用视频管道显微照相技术，可以测定地下水实时流速、流向和颗粒物粒径大小。传统的地下水流速、流向测量耗力费时，每天只能获取有限的可用数据，而AquaVISION 地下水流速、流向测量系统每分钟可获取几千个有效测量数据，确保您获得足够的统计数据，使您的地下水监测工作更准确、更简单。

AquaVISION 地下水流速、流向测量仪提供了一种可直接准确地测定地下流速和流向的便捷工具。可以直接利用已有监测井进行测量，无需任何额外费用。

仪器应用

评定地下水采集区

规划监测井位和抽水井位站位

准确校准地下水模型

潮汐影响研究

工业水文研究

地下水污染监测

直接观察微孔尺度的流速，流速测量范围0～30 毫米/秒，测量精度0.01 微米/秒

评价“cross-hole”水压关系

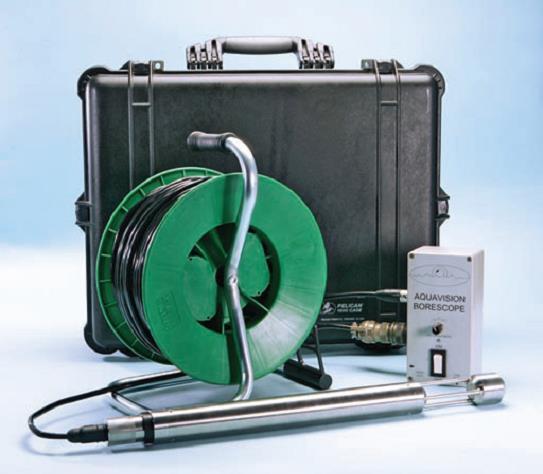

仪器配置

视频观察显微镜（配有磁电阻数字罗盘），用来观看地下水流速和流向。

相机控制单元，主要用于控制仪器的井下相机、照明光源灯部件，以及数字罗盘信号的转换 （确保可通过USB 接口进行数据传输）。

复合图像水下照相机电缆，长度为30～305 米（100'～1000'）可选（标准配备为60 米）。 线缆配有Kevlar 材质的纵向应变弹力纤维，聚亚胺脂外套。

AC 和DC 电源线，提供方便、通用的电源供应。

标准配置（60 米标准）包括手动卷轴，便携箱和PC 视频卡。

6 米（20'）可延伸防水电缆，用于连接相机控制单元和卷轴系统。

AquaLITE 软件1 年免费升级和技术支持（培训要求）。

详细的操作手册，全面指导如何操作仪器。

技术参数

适用 5.08cm (2")或更大监测井孔直径

**工作深度 305 米（1，000'）

**水压 914 米（3，000'）水柱高度

交流电源要求 120 V 或220V 交流电 47 到 63 赫兹， 7 瓦，

电流要求<1 安培

直流电源要求 10 到16V 直流电 @ <安培

探头尺寸 54cm(21.25")长 x4.5cm( 1.75")外径

探头重量 2.27kg（5 磅）

探头外壳材料 300 系列不锈钢

窗体材料 蓝宝石

相机控制单元尺寸 10cm(3.98") 宽 x20cm( 7.89")长 x 8cm(3.16")高

相机控制单元重量 0.9kg（2 磅）

电缆尺寸 0.8cm(0.32’’)外径（客户定制长度从30m 到305m）

电缆护套材料 氨基钾酸酯（符合电缆材料符合绿色环保标准）

电子元件材料 非绿色环保标准，需妥善处置

工作温度范围 -10 到 45℃ (14 到113℉)

相机视野 2.7mm x 2mm

景深 0.2mm
