10寸划片机

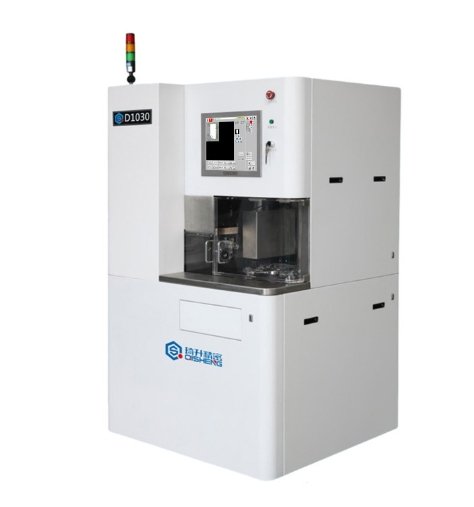

10寸划片机 QSD 1030

直接联系

郑州琦升精密制造有限公司

河南

产品规格型号

参考报价：

面议

品牌：

郑州琦升

型号：

10寸划片机 QSD 1030

关注度：

产品介绍

应用行业：

　　该设备适合加工的产品有硅晶圆、砷化镓、铌酸锂、氧化铝、陶瓷、玻璃、晶体、PCB板等。

　　主要应用领域：二级管、三极管、IC、LED、NTC、光伏、医疗器械、光学、晶体、QFN。

机型特点：

　　l 采用龙门结构，提高设备刚性，消除主轴温升误差；

　　l 采用大功率高扭矩高端直流主轴，可满足高负载，难切割材料的精密加工；

　　l 双显微镜配置，针对不同工件可方便切换；

　　l 安全保护功能齐全；

　　l 功能齐全，具备刀破检测装置，非接触测高装置，自动识别对准功能；

　　l 针对QFN,BGA器件的切割，设计特殊的对准及划切功能。

技术指标：

设备精度：

功能配置：

　　1、测高回路检测报警功能

　　2、断点续划功能

　　3、修刀盘功能

　　4、预划切功能

　　5、扫码远程加载参数功能

　　6、自动对焦功能

　　7、非接触测高功能(NCS)

　　8、刀具破损检测功能(BBD)

　　9、自动寻边功能

　　10、自动崩边检测功能

　　11、自动刀痕校正功能

使用环境：

环境温度	机器应安装在25°摄氏度的环境中。**是恒温无尘车间。
电压	380V±10%三相交流电（可选配220V±10%单相交流电）。
压缩空气	1.使用过滤度在0.01um/99.5%以上的压缩空气。冷干机除湿，空气压力0.5MPa-0.8MPa。 2.进气管：φ12mm无色透明管，离地高度115mm。
切割水	1.切割水的水温控制在室温±2°C，压力0.2-0.4MPa，可采用自来水，废水处理后直接排放。 2.切割进水管：φ12mm蓝色透明管，离地高度115mm。 3.排水管：直径φ50mm蓝色弹簧软管，离地高度615mm。
主轴冷却水	1.冷却水（主轴冷却）采用纯水机循环供水，水温控制在室温±2°C，压力0.2-0.4MPa。 2.冷却水管：进、出均为φ8mm蓝色透明管，离地高度115mm。
抽雾管	抽雾管直径φ80mm蓝色弹簧软管，抽雾能力1.5m³/min，离地高度1060mm。
周围环境	设备避免安装在鼓风机、通风口、产生高温和油雾的设备旁边。
