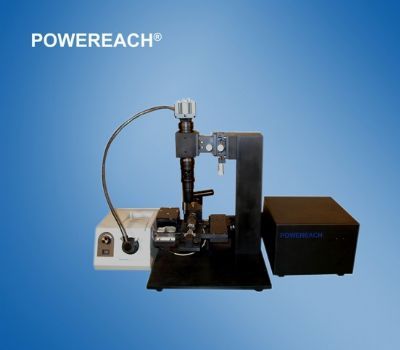

JSF10高精度短纤维形态和力学性能测试仪

常规纤维强力的测量已经有广泛的实验仪器，但是，对于像竹木纤维这样的材料，细度小，强力大，又脆易折断，因此，像竹木纤维这样的材料在实验中试样的制取是很大的问题，因此，与特殊制取的试样相对应的实验仪器也是特种纤维拉伸装置。本仪器就是在这样的背景下开发研制的，采用特殊的精密夹头对试样进行夹持，保证纤维的伸直，在拉伸过程中不打滑。本仪器通过水平的光学测量系统对纤维的表面形态进行观察，并且通过垂直光学系统将竹纤维试样准确的定位在夹头上。本仪器可以通过两台电脑进行侧面和顶部的观察纤维试样可控制的温湿度环境下对纤维的拉伸性能进行研究。

该仪器是本公司与国家林业局948项目合作的**成果。

一、高精度短纤维形态和力学性能测试仪仪器组件

1. 精密拉伸机架
2. 微小力传感器：日本NMB，量程为980.7mN和4.903N，力读取精度为量程的万分之一
3. 导轨：精密线性滚柱导轨，行程25mm，丝杆螺距0.25mm
4. 精密驱动马达/分频控制卡，每步*小细分为0.1125度，单步**计算物理精度0.068微米
5. 专用变焦体视光学系统：0.75x~4.5x
6. 非接触光学测量系统 定制高级变焦光学系统，**放大倍数：24像素/微米
7. 短纤维专用拉伸夹具 国际竹藤网络中心/上海中晨，纤维间隔距离0.8mm
8. 两组精密三维调节系统，一组二维调节系统，能够对水平和垂直方向进行监控
9. 三维装样系统
10. 日产CCD 600线
11. 图像采集卡
12. USB 130万像素 数字CCD
13. 百分1毫米标尺、百分5毫米标尺
14. 可提供不确定评估方法、自校准设备，以及计量机构认证机构的检定报告（CNAS认可）（选配）

二、高精度短纤维形态和力学性能测试仪软件部分

1. 蠕变松弛试验的反馈型拉伸测量控制及原位应变测量配套专用软件 （中晨）
2. 侧面观察配套专用软件（中晨）
3. 拉伸、测试、记录配套专用软件（中晨）
4. 顶部观察配套专用软件（中晨）
5. 顶部拍照配套专用软件（中晨）

三、其他

高精度短纤维形态和力学性能测试仪说明书

操作手册电子版
