基本工作原理沥青混合料分析仪的整个试验过程包括以下的基本工序:工序1:松散的沥青混合料被装入四周带有筛网的清洗滚筒○2后装入清洗舱○3,清洗舱内置的喷咀会向清洗舱内喷洒溶剂(通常是三氯乙烯),清洗滚筒被溶剂浸没,因为滚筒四周是由筛网(中国标准是0.075mm)组成,所以溶剂可以流进滚筒浸泡混合料,裹覆在集料表面的沥青在溶剂的浸泡作用下会与集料脱离,因此沥青混合料可以分解成沥青、填料和集料。在整个清洗过程中,滚筒可以进行旋转,保证混合料可以全部浸没在溶剂中;同时,设备还具有超声波辅助功能,利用超声波辐射压强产生的强烈空化应效应、机械振动、扰动效应、增大物质分子运动频率和速度,增加溶剂穿透力,从而加速目标成分进入溶剂,促进分解的进行。工序2:经过工序1的分解后,尺寸小于0.075mm的沥青、溶剂和填料的混合液通过管路进入到离心室○4中进行高速的离心分离,填料作为固体颗粒在离心作用下会贴着离心室内壁进行沉降,沥青和溶剂混合液体则向上流至溢流口从管路排出进入下一阶段。*终残留在离心杯内的就是填料。工序3:经过工序2的离心作用后,沥青和三氯乙烯的混合液进入溶剂回收室○7。这时,我们有几个使用选项:(1)使用75-PV5X100取样工具,连接旋转蒸发烧瓶直接从出口○11提取沥青和三氯乙烯溶剂的混合液,再通过旋转蒸发试验来提取纯净的沥青进行试验;(2)从出口○8排出沥青和溶剂的混合液;(3)溶剂回收室是由左侧的废液舱和右侧的清洁溶剂舱组成的双室结构,顶部的罩子内密布了冷却水盘管,从工序2进入废液舱的混合液在加热状态下,三氯乙烯溶剂因为其沸点仅为87.1℃,会变成气体进行蒸发(沥青的沸点高得多不会蒸发),遇到顶部的冷凝管后,在5℃-10℃的低温作用下又重新液化并进入清洁溶剂舱循环使用,当这个过程充分进行后,我们可以从出口○8得到相对纯净的沥青。工序4:真空干燥,仪器的清洗舱和离心室都具有加热功能,同时在真空泵○6的作用下,在试验结束时可以得到干燥的集料和填料,直接使用内置的电子天平○12进行称重,用于计算沥青混合料中的沥青含量和筛分试验确定级配。

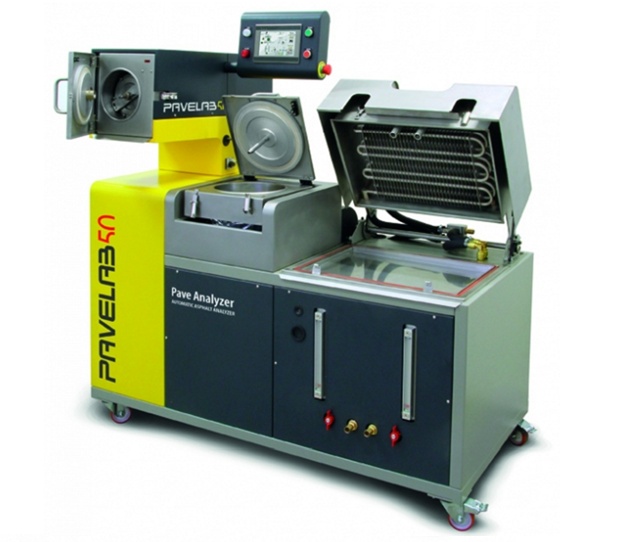

沥青混合料分析仪的工作原理产品优势CONTROLS的这款沥青混合料分析仪是其PAVELAB系列产品线的一款主要产品,在设计时秉承了高科技、环保、节能、符合人体工学设计和人性化软件的理念,具有多种技术优势。·完全密封,**环保CONTROLS开发这种沥青混合料分析仪的一个初衷就是为了环保的考虑,众所周知,为了在混合料中提取沥青,我们常用的溶剂是三氯乙烯,但三氯乙烯本身是一种具有挥发性的有毒材料,实验室试验人员如果长期接触三氯乙烯会严重危害身体健康。因此,在欧美发达国家,对于实验室的三氯乙烯年使用量有着严格的限制,超出标准要花费高昂的价格购买使用和排放指标。所以,这款沥青混合料分析仪是全封闭设计,在清洗舱、离心室和溶剂舱这些有开口的位置都配备高质量的密封圈,禁止三氯乙烯泄露。·静音操作,没有噪音与传统的沥青抽提仪相比,这种设备去掉了振动筛分功能,因此全程操作安静没有噪音,尤其对于学校等有噪音要求的实验室来说,更加实用。·溶剂循环利用,节能减排试验结束后,废液舱内的溶剂可以通过蒸发和液化过程重新回收进行使用,每次试验仅损耗很少的三氯乙烯溶剂,大大减少了实验室需求,节省排放标准。·人体工学设计CONTROLS的产品设计一贯非常注重用户的操作体验,在产品日渐趋同化的情况下,让用户有感到更流畅、舒适、简单的操作体验是取胜之匙。因此这款设备充分考虑了设备高度应符合人体的操作习惯,离心室和溶剂舱的上方都是无遮挡设计,可以大角度的开启,这对于设备的维护和检修非常重要,为服务人员的工作提供了极大的便利。高分辨率的彩色触摸屏控制器,使用简单、更换方便,高度便于操作。·图形化操作软件CONTROLS沥青混合料分析仪的一大特色就是其图形化操作软件,非常直观的界面和简单的设置,测试过程中显示系统所有元件的工作状态,任何人都可以轻松学会操作设备。整个过程简单的就如同游戏一样容易上手。
·集成电子天平和计算程序,直接计算沥青含量沥青混合料抽提试验的一个主要目的就是测试沥青混合料中的沥青含量,这在新路修建过程中可以起到质量控制QC和验收QA的作用。在旧路改造和养护时,可以了解混合料老化以后的质量损失,进行老化分析。为此,CONTROLS的这款设备集成了电子天平,我们可以在试验前后对原料、干燥的集料和填料进行称重,并计算沥青含量。 ·内置多种传感器,实现过程监控和自动控制作为一款现代化的全自动设备,一个标志性的特征就是仪器内置了很多传感器,在试验的各个环节和各种关键位置实时监测诸如冷却水和溶剂的流速、温度、液面高度、舱门是否锁紧等参数,从而实现操作过程全自动化和数字化。主要技术规格
”清洗滚筒**试样容量” | 3.5kg |
离心杯容量 | 200g(300g可选) |
离心机转速 | 6,000转/分 |
清洗周期 | 每个周期5分钟,数量可自由设置,时间取决于材料 |
溶剂用量 | 溶剂舱在实验前应保持10L以上的容量 |
电子天平 | 量程10kg,分辨率0.1g |
噪音等级 | 在周边2米范围内<70分贝 |
操作温度 | +10℃~+40℃(需要实验室有空调/暖气等温度调节装置) |
操作湿度 | 在40℃时,≤50%RH(建议有空调) |
冷却水要求 | 5℃-10℃,流速≥10升/分,压强≥6bar |
