StarFish 990F拖曳式侧扫系统

超高清

高分辨率StarFish侧扫声纳用于目标检测。StarFish 990F是基于流行且经过验证的450F设计，水平波束宽度为0.3°。

StarFish 990F在每个通道上具有探测35米距离的能力（总覆盖范围为70米），是港口，学术研究，河流和运河等内陆水道的高分辨率测量的理想工具。

先进的设计

紧凑的流体动力学，全身三翅片设计提高了声纳在被拖曳时的稳定性，从而有助于提高其图像质量。可以在现场更换或更换电缆。还可提供额外的电缆长度，以帮助您选择*适合您需求的解决方案。

StarFish 990F设计为“即插即用”，通过USB连接与Windows PC或笔记本电脑连接，配有软件，可以捕获和记录海底下面的实时图像。

紧凑，坚固和便携

StarFish 990F声纳的长度不到15英寸，足够小，可以放在你的帆布背包中运输。990F牵引系统重量轻，可以手动快速部署，无需固定安装，便于从任何船只上运输和操作。StarFish Peli Case为运输和存储StarFish系统提供了坚固耐用的防水方法。

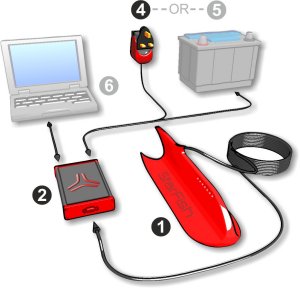

系统设置

通过USB连接电源和任何基于Windows的PC或笔记本电脑，使用StarFish Scanline软件显示，记录和回放数字声纳图像。

1. 990F侧扫声纳“拖鱼”传感器

2. Starfish 990 Top Box（包括USB和电源线）

3. 20米电缆

4. AC电源适配器（支持110V和240V）

5. 直流电源9V-28V（即电池）

6. PC或笔记本电脑

特征

· 0.3°波束宽度，适用于高清晰度。

· 便于携带 - 适合您的帆布背包。

· 通过简单直观的软件即可在任何PC上即插即用。

· 高可见度红色，有助于定位和跟踪。

产品规格

StarFish 990F Towed Sidescan传感器

外形尺寸
长度	378毫米（14.9英寸）
宽度	110毫米（4.3“）
高度	97毫米（3.8英寸）
重量
在空气中	2.0千克（4.4磅）
在水里	1.0千克（2.2磅）
耐压	50米（164英尺）
频率	1000kHz
工作范围	每个通道1米至35米，**覆盖范围为70米
操作模式	CHIRP脉冲压缩
脉冲长度	100us典型

电缆
长度	20米（65英尺）
*小弯曲半径	30毫米（1.2英寸）
材质	Kevlar加固件
传感器
材质	增强红色聚氨酯橡胶
垂直光束宽度	60°
水平光束宽度	0.3°

StarFish 990

外形尺寸
长度	166毫米（6.5英寸）
宽度	106毫米（4.2英寸）
高度	34毫米（1.3英寸）
重量
空气	0.4千克
工作电压	9-28V DC
耗电量	2.5W

接口
功率	2.1毫米
数据	USB 2.0 B型连接器
温度范围	-5°C至+ 40°C
IP范围	IP50

StarFish 20米牵引电缆

零件号BP00235

牵引电缆
长度	20米（65.6吨）
**承受拉力	> 150公斤（330.7磅）
材质	黑色聚氨酯

外形尺寸
长度	约70毫米（2.7英寸）
宽度	约50毫米（2.0英寸）
高度	约35毫米（1.4英寸）
主要输入	90-264V AC，47-63Hz
直流输出	12V稳压

工作温度	0°C至+ 40°C
贮存温度	-20°C至+ 85°C

长度	大约2米（6.5英尺）
连接器	2.1mm x 11mm直流电源插头
额定电压	12V至24V DC

适配器

电缆
长度	约150毫米
额定电压	12V至24V DC

StarFish GPS接收器

StarFish Peli™运输箱
