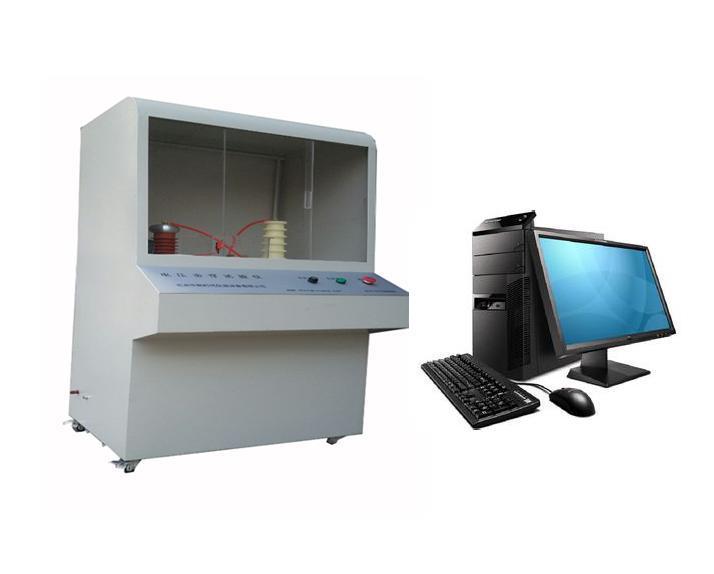

ZJC-50KV 薄膜耐电压击穿测试仪

一、满足标准：

1、GB1408.1-2006《绝缘材料电气强度试验方法》

2、GB1408.2-2006《绝缘材料电气强度试验方法》

第2部分：对应用直流电压试验的附加要求》

3、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》

4、GB/T3333 电缆纸工频电压击穿试验方法

5、HG/T 3330绝缘漆漆膜击穿强度测定法

6、GB12656 电容器纸工频电压击穿试验方法

7、ASTM D149《固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验方法》

二、适用范围

主要适用于固体绝缘材料（如：塑料、橡胶、层压材料、薄膜、树脂、云母、陶瓷、玻璃、绝缘漆等绝缘材料及绝缘件）在工频电压或直流电压下击穿强度和耐电压的测试。

本仪器由电脑控制，是我公司自主研发的全新第三代介电击穿检测仪器，本仪器电子控制系统是通过西门子PLC控制，数据采集方式通过光电隔离，有效解决试验过程中的抗干扰问题，软件操作使用方便，能够实时显示动态曲线，同时升压速率无级可调，可以根据自己的需要进行升压速率调节，调节范围在10V-5000V/S，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印试验数据。

本系统能够自动判别试样击穿并采集击穿电压数据及泄露电流，同时能够在击穿的瞬间电压迅速降低自动归零。软件系统操作方便，性能稳定，安全可靠。

三、软件功能:

01、软件平台：WINDOWS窗口操作平台，界面直观，便于操作

02、曲线显示：在实验过程中可以动态显示试验曲线

03、数据导出：可以对试验结果导入EXCEL表格

04、实验报告：可以人为设置报告名称，并对实验报告进行打印

05、试验方式：可以根据需求对直流试验和交流试验进行灵活选择

06、试验方法：可以根据需求自行选择击穿电压、耐压试验、梯度试验

07、参数设置：可以根据不同的试验方式及试验方法灵活设置所需的不同参数值

08、试样设置：可对不同标准的试样参数灵活设置

09、人员管理：设置用户名及密码，不同的操作员登入进行不同的试验，互不影响

10、标准选择：含有不同标准，可根据需求自行选择

11、连续操作：连续操作试验时，可直接在软件里结束试验，进行二次试验

四、技术要求：

01、输入电压： 交流220 V

02、输出电压： 交流 0--50 KV

直流0—50 KV

03、电器容量： 3KVA

04、击穿**输出电流：100mA 30mA 可调换

05、高压分级： 0-10KV；0-20KV； 0-30KV；0-40KV； 0-50KV；

06、升压速率： 10V/S 100V/S 200V/S 500V/S 1000V/S 2500V/S 3000V/S 可手动设置

07、试验方式：

直流试验：1、击穿试验 2、梯度升压 3、耐压试验

交流试验：1、击穿试验 2、梯度升压 3、耐压试验

08、击穿判停方式：1、电压判停 2、电流判停

09、电压试验精度： ≤ 1％

10、试验方式：1、绝缘试样空气中试验2、绝缘试样浸油中试验

11、黄铜电极规格： ￠25mm 两个 ￠75mm一个

12、主机尺寸：长宽高约700*800*1800（MM）

13、操作台尺寸：长宽高约700*800*700（MM）

14、防护罩材质：亚克力

15、设备重量：约100KG

五、安全保护：

本仪器具有比较完善的安全防护措施：

本仪器具有多重防护措施，保证操作人员的人身安全

1、门限位保护：不关门，即使通电点实验开始，设备无任何反应，软件有:安全门未关闭提示。

2、电压归零保护：如果在实验过程中，突然断电，下次开机后，会自动回到零位，保证初始电压为在零位

3、终止电压保护：可以通过软件设定终止电压，保证在升压过程中如果出现异常升到指定的电压后， 自动终止并归零

4、高压机械限位：如果软件系统失去控制，电压继续往上升，到高压限位后自动归零

5、如果在击穿后未判停，通过过流保护器采集数据保证电压自动归零

6、有高压指示灯，通过观察指示灯的状态来判断实在升压还是在零位

7、如果长时间做实验，为保证设备的良好运行，设备留有变压器排气口，保证变压器的良好运行， 增长使用寿命

8、如果在实验中，试样有异味或者出现燃烧和冒烟现象，可以通过排风系统进行排除。

9、独立接地保护

10、短路保护

11、软件误操作保护

12、漏电保护

13、实验结束放电保护

六、配置(已报价单配置为准)

ZJC-50KV塑料薄膜耐电压击穿测试仪

电子器件都有能承受的**耐压值，超过该允许值，器件存在失效风险。主动元件和被动元件失效的表现形式稍有差别，但也都有电压允许上限。晶体管元件都有耐压值，超过耐压值会对元件有损伤，比如超过二极管、电容等，电压超过元件的耐压值会导致它们击穿，如果能量很大会导致热击穿，元件会报废。

ZJC-50KV塑料薄膜耐电压击穿测试仪主要适用于固体绝缘材料如：绝缘漆、树脂和胶、浸渍纤维制品、云母及其制品、塑料、薄膜复合制品、陶瓷和玻璃等在工频电压下击穿电压，击穿强度和耐电压的测试。

ZJC-50KV塑料薄膜耐电压击穿测试仪电容器（简称电容）也是组成电子电路的主要元件。它可以储存电能，具有充电、放电及通交流、隔直流的特性。 电容器的结构特性与作用 1．电容器的结构特性 电容器是由两个相互靠近的金属电极板，中间夹一层绝缘介质构成的。在电容器的两个电极加上电压时，电容器就能储存电能。

1．电容器 (1)电容器：两块相互靠近又彼此绝缘的导体组成电容器．电容器可以储存容纳电荷． (2)电容器的带电量：一个极板所带电量的**值． (3)电容器的充、放电： ①充电：使电容器带电的过程称为充电，充电后两板带等量异种电荷． ②放电：使充电后的电容器失去电荷叫放电． 2．电容： (1)定义：电容器所带的电量与两极板间电势差的比值叫电容．定义式：

(2)物理意义：电容是描述电容器储存电荷本领大小的物理量，在数值上等于把电容器两极板间的电势差增加1 V所需充加的电量． 注意：电容C由电容器本身的构造因素决定，与Q、U无关． (3)电容的单位：法．符号F． 1 F＝106 μF＝1012pF 3．平行板电容器的电容C：与平行板正对面积S、电介质的介电常数ε成正比，与极板间的距离d成反比． 平行板电容器电容的公式：C＝ ． 式中k为静电力恒量．此式为平行板电容器的决定式，不难看出，电容器的电容大小是由电容器本身的特性决定的．电容是描述电容器的特性的物理量，与电容器带电多少、带不带电荷无关． 4．常用电容器：从构造上看，可分为固定电容器和可变电容器两类． 固定电容器的电容是固定不变的；可变电容器一般是通过改变两极的正对面积来改变电容．当然也可以通过改变两极间的距离、或者改变电容器所充的电介质来改变电容． 5．电容器的额定电压和击穿电压：击穿电压是电容器的极限电压，超过这个电压，电容器内的介质将被击穿．额定电压是电容器长期工作时所能承受的电压，它比击穿电压要低．电容器在不高于额定电压下工作都是安全可靠的，不要误认为电容器只有在额定电压下工作才是正常的．

电容器具有“通交流、隔直流”的特性。直流电的极性和电压大小是固定不变的，不能通过电容器。而交流电的极性和电压的大小是不断变化的，能使电容器不断地充电与放电，形成充、放电电流。 2．电容器的作用 电容器广泛应用在各种高、低频电路和电源电路中，起退耦（指消除或减轻两个以上电路间在某方面相互影响的方法）、耦合（将两个或两个以上的电路连接起来并使之相互影响的方法）滤波（滤除干扰信号、杂波等）、旁路（与某元器件或某电路相并联，其中某一端接地）、谐振（指与电感并联或串联后，其振荡频率与输入频率相同是产生的现象。例如，调谐选择电台频率）、降压、定时等作用。

ZJC-50KV塑料薄膜耐电压击穿测试仪使电介质击穿的电压。电介质在足够强的电场作用下将失去其介电性能成为导体，称为电介质击穿，所对应的电压称为击穿电压。电介质击穿时的电场强度叫击穿场强。不同电介质在相同温度下，其击穿场强不同。当电容器介质和两极板的距离d一定后，由U1-U2=Ed知，击穿场强决定了击穿电压。击穿场强通常又称为电介质的介电强度。提高电容器的耐压能力起关键作用的是电介质的介电强度。附表为各种电介质的相对介电常量εr和介电强度。

电介质 εr 击穿场强，×106/(V·m-1)

击穿电压是电容器的极限电压，超过这个电压，电容器内的介质将被击穿．额定电压是电容器长期工作时所能承受的电压，它比击穿电压要低．电容器在不高于击穿电压下工作都是安全可靠的，不要误认为电容器只有在额定电压下工作才是正常的。
