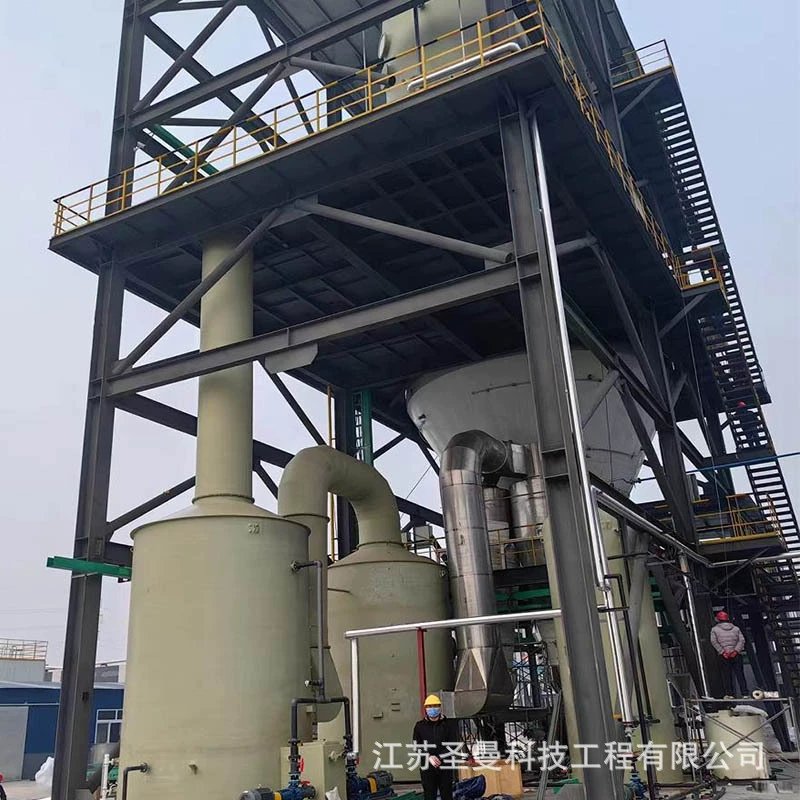

废水喷雾干燥设备直径8.5米

干燥塔为废水蒸发系统的核心设备。高温烟气进入干燥塔，与经过高速雾化器雾化、喷射而出的终端废水充分接触，液滴中的水分迅速挥发，盐类被干燥析出，部分混入原烟气的粉尘中，部分流入干燥塔底部，降温后的烟气排入空预器后的烟道中。

干燥塔及其附件必须适应锅炉各种运行工况之间的任何负荷，保证工作效率。

干燥塔技术要求

为了检测及检修方便，干燥塔至少设计6层(根据工艺需求和结构安全作相应调整)钢架平台。直筒段的桶壁厚度不小于10mm，锥斗角度约60°，锥斗的壁厚不小于10mm，材质为Q355B。干燥塔的保温厚度不小于300mm，保温外护板厚度不小于0.8mm。

设备名称： 干燥塔

型  式：   圆筒形

数  量：     2台

安装位置：    室外

工作介质：    高温烟气

干燥塔设计压力：  -5800Pa~+2000Pa（表压）

工作温度：378~150℃

设计温度： 378℃

干燥塔直径： 8.5m

干燥塔直段高度:  17m

干燥塔灰斗高度：  7.5m
