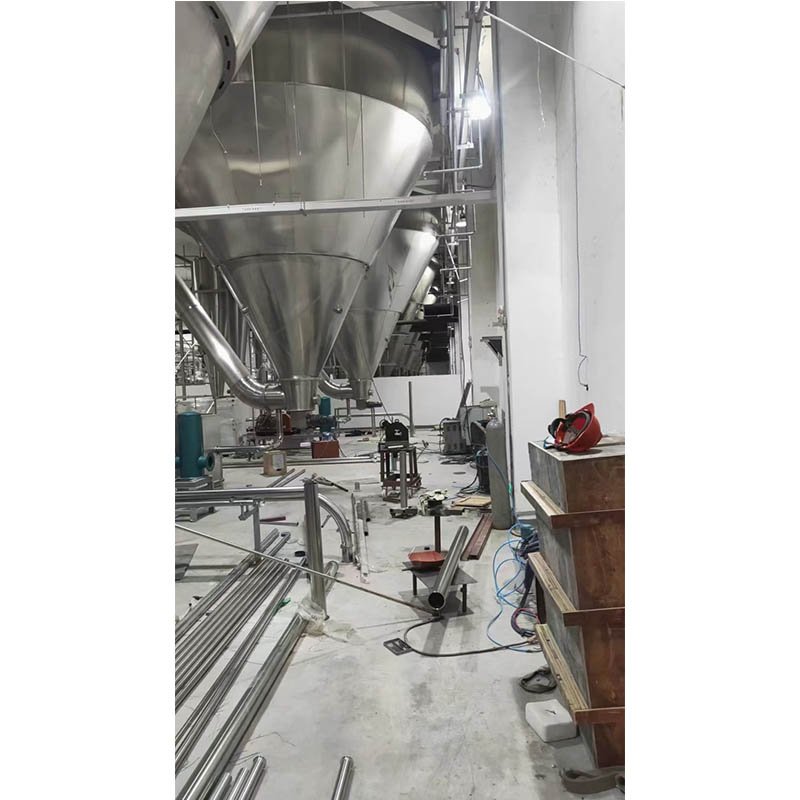

直径5000MM电池材料喷雾干燥塔

干燥室直径5000MM

干燥塔外径5200mm

干燥室直段温度H4500MM

干燥室下口径400mm

干燥室锥角50度

干燥室锥段高度h4500mm

干燥塔5200mmxh10800mm

干燥室选用304不锈钢厚3mm 板满焊抛光，焊缝抛光精度ra≤0.8um，干燥塔外封304不锈钢板厚0.8mm,塔顶铺201不锈钢板厚1.5mm防滑花纹板。塔体带骨架保湿100mm。

热风进塔由进风蜗壳、热风分配器、导风锥、导风叶片等组成。热风蜗壳采用螺旋下降结构，热风在入塔时有效的压住物料。热风分配器设置两层导风片，度可任意调节角度，以控制热风入塔时切向角度，将雾化器置于热风分配器下热风的包围之中，精确计算雾化盘与塔底的距离，防止雾滴返顶，以保证系统的正常运行。
