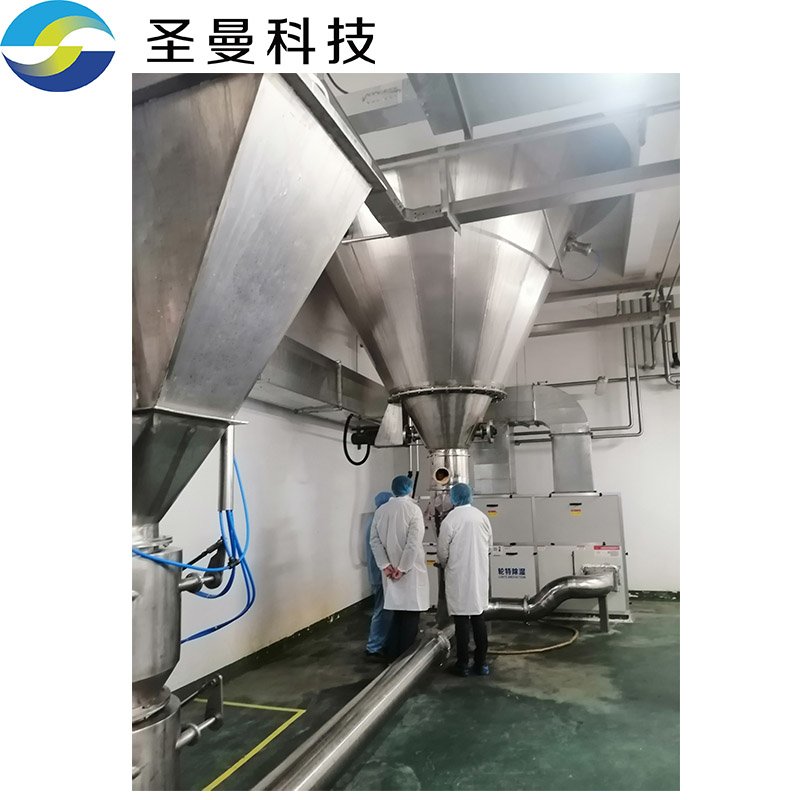

压力式牛肉粉喷雾干燥塔150kg

物料参数

物料名称：      肉粉

初水份:                50- 60%左右

蒸发量：      约150Kg/h

终水分:                5%左右

料液温度：             按20℃

工艺条件

雾化方式：             压力式

雾滴与热空气接触方式： 并流式

进风温度:              180-220℃（设计取200℃）

出风温度:              80-100℃（设计取90℃）

牛肉浸粉用喷雾干燥器，包括干燥箱、进料泵和进风管，干燥箱内设置有雾化喷头，雾化喷头连接布液管，布液管连接进液管，进液管连接进料泵，进料泵连接抽液管，抽液管连接有料桶，进风管连接热风机，干燥箱下部一侧设有出料口，出料口连接有旋风分离器，旋风分离器下部设有收集桶，收集桶的外部设有螺旋换热盘管，螺旋换热盘管连接热风机，旋风分离器的出风口连接有抽风机，抽风机的出风口连接有气流搅拌装置。本实用新型通过在收集桶外部设置螺旋换热盘管，收集物料中的热能，结构更加简单，且做到能源回收利用，把旋风分离器排出的气体通过抽风机导入到料桶内，并驱动气流搅拌装置转动，防止物料和热能浪费。
