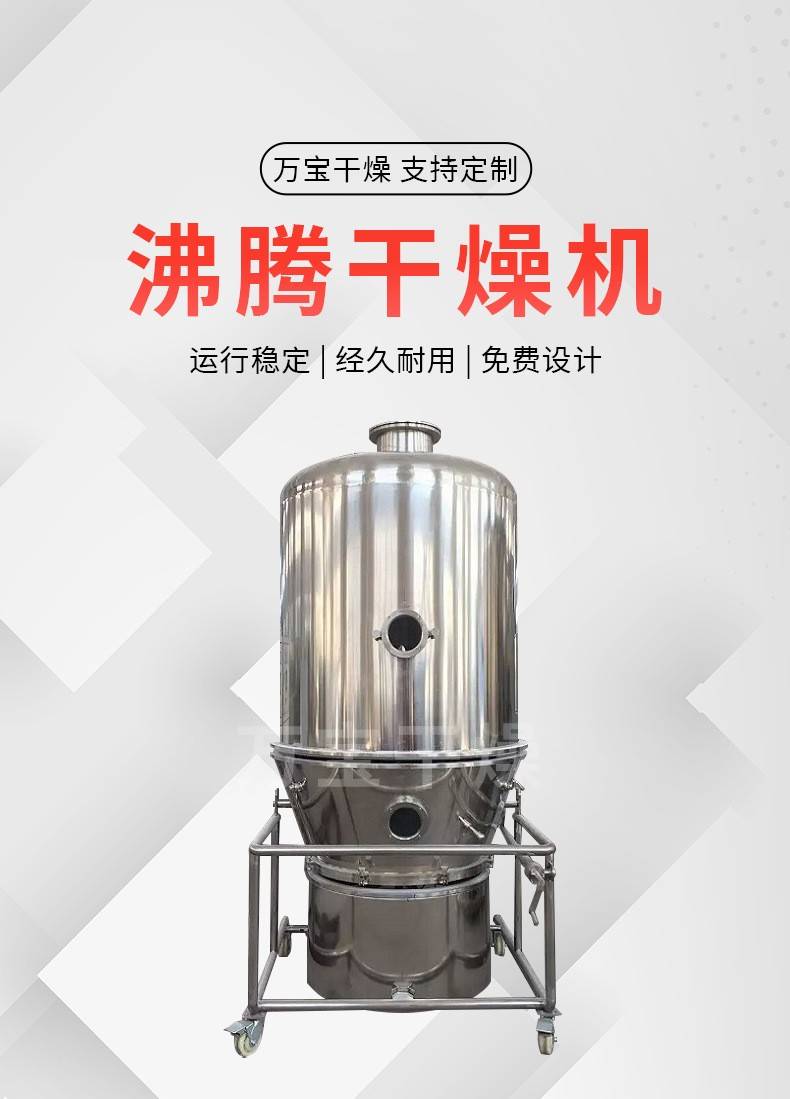

一、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备概述

目前GMP医药工程设计中，摇摆式颗粒机和GHL高速混合制粒贡制出的颗粒大多采用热风循环烘干，然后烘箱烘干物料会使物料结块，操作时间须5~8小时，因而影响了产品质量和生产速度，针对上述问题，本公司开发了一种高效沸腾干燥机来代替烘箱，本设计采用圆形结构的流化床，避免死角，在料斗内设置搅拌装置避免湿物料团聚及干燥时形成沟流，干燥速度快，一般每批干燥时间只须20~30分钟，温度均匀且物料在流化床做上下运动，避免了物料结块现象。

二、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备用途

1．机制螺杆挤压颗粒、摇摆颗粒、高速混合制粒颗粒的干燥。

   2．医药、食品、饲料、化工等领域湿颗粒和物料的干燥。

   3．大颗粒、小块状、粘性块粒状物料的干燥。

   4．磨芋、聚丙烯酰胺等干燥时体积变化的物料干燥。

三、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备安装示意图

四、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备配置清单：

   本设备为密闭负压操作，空气经过过滤并且设备无死角，是一种符合GMP要求的理想设备，且物料在设备中不停地流化运动，因而干燥速度快，温度均匀，这样就保证了产品质量。

序 号  名 称  规格型号   数 量  生产厂家   材 料

1   主机   GFG-60 1   万宝干燥   304

2   带料车-料斗   220L   1   万宝干燥   304

3   电加热器      1        万宝干燥   Q235A

4   空气过滤器 TGD-1-200  1      万宝干燥

5   引风机 9-19-5A-7.5kw 1        外购组件

 6、   搅拌电机   BAWED121-121-0.55 1 外购组件

7   消音器 LF-200 1              万宝干燥

8   气缸及其组件  外购组件   5     无锡华禾

9   数显式温度表  XT-7000系列   2   浙江余姚

10  断路器 DZ47系列               正泰电气

11  交流接触器 3TB、3TF系列          正泰电气

12  热继电器   3UA59系列           正泰电气

五、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备工作原理

空气经加热净化后，由引风机从下部导入穿过料斗的网板，在料斗内，物料经搅拌和风机负压作用下形成流态化，水分被快速蒸发后随风机带走。

六、GFG60高效沸腾干燥机，60型立式沸腾干燥器，沸腾烘干设备操作使用方法

 1．准备阶段

（1）    打开空压机，将压缩空气压力调至0。4~0。5Mpa。

（2）    启动风机按钮1~2秒钟后停止，检查风机旋向，详见风机说明书。

（3）    启动加热按钮，引风机按钮，徐徐开启调风门，检查各测温点的温度传感器及温控仪和各执行汽缸工作是否灵敏。

（4）    以上过程全部检查完毕后，启动各按钮，其指示灯亮，空载运行2~4小时。

 2．负荷试验

（1）    需干燥物料投入流化床料斗，推入主机。

（2）    打开“顶升”开关，使料斗上、下法兰密封。

（3）    设定干燥物料空气进风温度所需值。

（4）    关闭调风门启动风机，待风机正常运转后，启动搅拌电机，逐步开启调风门，使物料处于正常的流化状态。

（5）    设定干燥时间，根据物料的湿度和物料的性质而定，一般在20~30分钟。

（6）    搅拌电机运转2分钟后，关闭搅拌电机。

（7）    物料干燥后，关闭风机，然后手动清灰5~8次，再开“顶降”，拉出料斗出料。

（8）    物料干燥过程中，搅拌时间应尽量缩短以避免物料在料斗内

被破坏。
