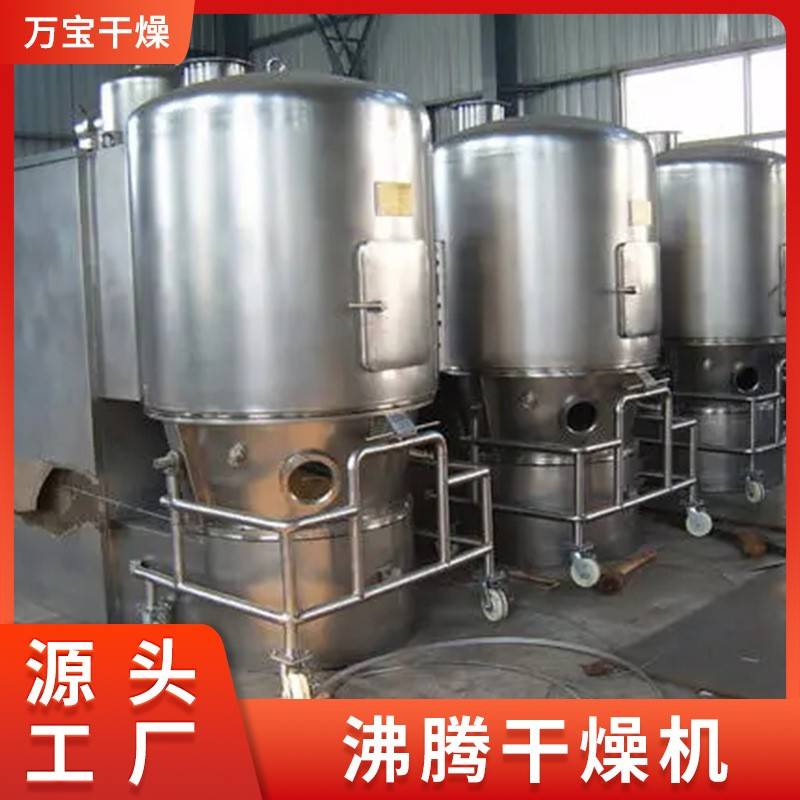

一、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备概述

目前GMP医药工程设计中，摇摆式颗粒机和GHL高速混合制粒贡制出的颗粒大多采用热风循环烘干，然后烘箱烘干物料会使物料结块，操作时间须5~8小时，因而影响了产品质量和生产速度，针对上述问题，本公司开发了一种高效沸腾干燥机来代替烘箱，本设计采用圆形结构的流化床，避免死角，在料斗内设置搅拌装置避免湿物料团聚及干燥时形成沟流，干燥速度快，一般每批干燥时间只须20~30分钟，温度均匀且物料在流化床做上下运动，避免了物料结块现象。

二、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备用途

1．机制螺杆挤压颗粒、摇摆颗粒、高速混合制粒颗粒的干燥。

   2．医药、食品、饲料、化工等领域湿颗粒和物料的干燥。

   3．大颗粒、小块状、粘性块粒状物料的干燥。

   4．磨芋、聚丙烯酰胺等干燥时体积变化的物料干燥。

三、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备安装示意图

四、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备配置清单：

   本设备为密闭负压操作，空气经过过滤并且设备无死角，是一种符合GMP要求的理想设备，且物料在设备中不停地流化运动，因而干燥速度快，温度均匀，这样就保证了产品质量。

序 号  名 称  规格型号   数 量  生产厂家   材 料

1   空气过滤器 TGD-1-200  1    苏净集团

2   空气加热器    80㎡      万宝干燥   SUS304

3   搅拌减速机 BAWED121-121-1.1  1   杭州胜嘉减速机厂  Q235A

4   主机   φ1500 1          万宝干燥   SUS304

5   料车       2         万宝干燥   SUS304

6   风机   9-19-5.6A  1       东南通风机械厂    Q235A

7   消音器 LF-200 1            万宝干燥   SUS304

8   脉冲电磁阀 1吋    7        外购/组件

9   布袋       1套          外购/组件  绦纶无纺布

10  数显式温度表  XT-7000系列   2   余姚温度仪表厂

11  断路器 DZ47系列               正泰电气

12  交流接触器 3TB、3TF系列         正泰电气

13  热继电器   3UA59系列          正泰电气

14  控制柜     1              万宝干燥   SUS304

15  变频器     1              外购/组件

五、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备工作原理

空气经加热净化后，由引风机从下部导入穿过料斗的网板，在料斗内，物料经搅拌和风机负压作用下形成流态化，水分被快速蒸发后随风机带走。

六、GFG200高效沸腾干燥机，200型立式沸腾干燥器，200型沸腾烘干设备操作使用方法

 1．准备阶段

（1）    打开空压机，将压缩空气压力调至0。4~0。5Mpa。

（2）    启动风机按钮1~2秒钟后停止，检查风机旋向，详见风机说明书。

（3）    启动加热按钮，引风机按钮，徐徐开启调风门，检查各测温点的温度传感器及温控仪和各执行汽缸工作是否灵敏。

（4）    以上过程全部检查完毕后，启动各按钮，其指示灯亮，空载运行2~4小时。

 2．负荷试验

（1）    需干燥物料投入流化床料斗，推入主机。

（2）    打开“顶升”开关，使料斗上、下法兰密封。

（3）    设定干燥物料空气进风温度所需值。

（4）    关闭调风门启动风机，待风机正常运转后，启动搅拌电机，逐步开启调风门，使物料处于正常的流化状态。

（5）    设定干燥时间，根据物料的湿度和物料的性质而定，一般在20~30分钟。

（6）    搅拌电机运转2分钟后，关闭搅拌电机。

（7）    物料干燥后，关闭风机，然后手动清灰5~8次，再开“顶降”，拉出料斗出料。

（8）    物料干燥过程中，搅拌时间应尽量缩短以避免物料在料斗内

被破坏。
