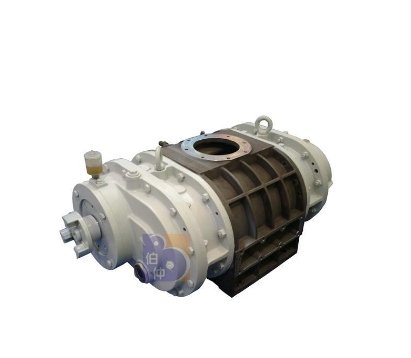

ZJN不锈钢罗茨真空泵
面议
伯仲
ZJN不锈钢罗茨真空泵
606
概述:
ZJQ系列气冷式罗茨真空泵,是在ZJ系列罗茨真空泵的基础上增加了旁路气体冷却系统而设计的。由于其特殊的结构设计,使其可以在高压差下长期可靠运行。一般情况下均在泵的排气口或回流管路中安装换热器。冷却气体从泵体的两侧进入泵腔并冷却转子及泵腔,但对泵的抽气性能没有影响。泵可以单独使用也可以多台串联使用,或与液环真空泵等串联成机组,达到更高真空度来满足工艺要求。
ZJQ系列气冷式罗茨真空泵具有以下特点:
.可直排大气,无废水排放;
.可与前级泵串联组成罗茨机组,节能效果显著。与普通罗茨泵相比,因ZJQ气冷式罗茨真空泵可高压差工作,可适当减小前级泵从而达到节能效果。
.适用范围宽。因排气侧可承受高压力,有效地解决了普通罗茨真空泵因压差过大、前级泵真空度差而造成的过载、过热现象;
.可在更高的入口压力下工作。ZJQ系列气冷式罗茨真空泵理论上可以在入口为大气压力的状况下工作;
.电机功率不确定。ZJQ系列气冷式罗茨真空泵需根据工艺条件计算实际工作时的**压差从而确定所需的电机功率。
ZJQ系列气冷式罗茨真空泵主要技术性能规格
型号 | 抽速(L/s) | 极限压力(Pa) | **允许压差(Pa) | 转速(r/min) | 进气口通径(mm) | 排气口通径(mm) | 回流口通径(mm) | 电机功率(kW) |
ZJQ15 | 15 | 3×104 | 8.5×104 | 1390 | 50 | 40 | 20 | 0.55~2.2 |
ZJQ30 | 30 | 2×104 | 8.5×104 | 2825 | 50 | 40 | 20 | 0.75~4 |
ZJQ70 | 70 | 2×104 | 8.5×104 | 2840 | 80 | 50 | 25 | 1.5~7.5 |
ZJQ150 | 150 | 1.6×104 | 8.5×104 | 2880 | 100 | 100 | 40 | 3~15 |
ZJQ300 | 300 | 1.6×104 | 8.5×104 | 1440 | 150 | 150 | 65 | 4~30 |
ZJQ600 | 600 | 1.6×104 | 8.5×104 | 2900 | 150 | 150 | 65 | 7.5~55 |
ZJQ1200 | 1200 | 1.3×104 | 8.8×104 | 1460 | 250 | 200 | 100 | 15~132 |
ZJQ2500 | 2500 | 1.3×104 | 8.8×104 | 1470 | 400 | 300 | 100 | 22~250 |
ZJQ5000 | 5000 | - | 4×104 | 1480 | 400 | 300 | 150 | 37~250 |
ZJQ10000 | 10000 | - | 4×104 | 1480 | 500 | 400 | 200 | 55~500 |
ZJQ20000 | 20000 | - | 4×104 | 990 | 800 | 800 | 300 | 90~1000 |
ZJQ30000 | 30000 | - | 3×104 | 990 | 1000 | 1000 | 300 | 110~1500 |
注:表中所列极限压力为该泵单独使用直排大气时的极限压力值,配用前级泵时的极限压力与ZJ系列罗茨真空泵相同,可参照相应的罗茨真空机组的极限压力值。
气冷式罗茨真空泵工作原理动画:气冷式罗茨真空泵工作原理

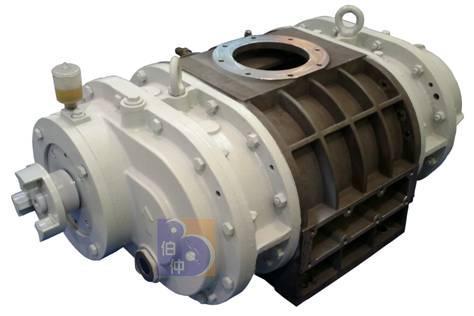

ZJN系列气冷式不锈钢罗茨真空泵
概述:
ZJN系列气冷式不锈钢罗茨真空泵是在ZJQ气冷式罗茨真空泵的基础之上,将所有过流部件更改为不锈钢材质或其它腐蚀材料。
ZJN系列气冷式不锈钢罗茨真空泵的工作特性、技术参数、工作原理等可参照ZJQ系列气冷式罗茨真空泵。
ZJN系列气冷式不锈钢罗茨真空泵过流部件的材质可选用:
S30408(旧牌号0Cr18Ni9,新牌号06Cr19Ni10)
S31603(旧牌号00Cr17Ni12Mo2,新牌号022Cr17Ni11Mo2)
31803(SAF2205,新牌022Cr22Ni5Mo3N)

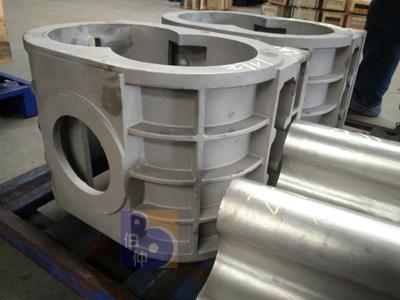

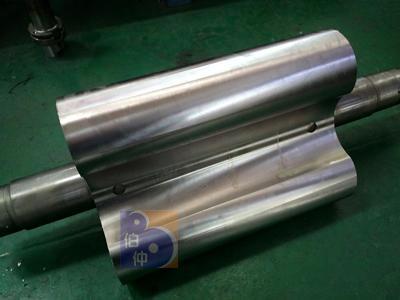

ZJN系列不锈钢泵体 ZJN系列不锈钢转子
