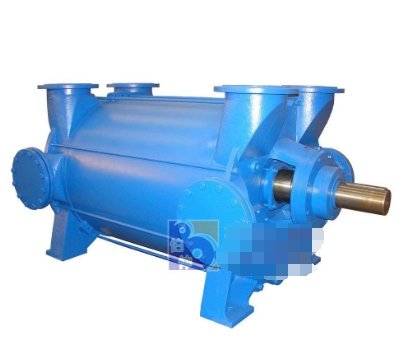

2BE3水环式真空泵及压缩机

直接联系

山东新奥泵业有限公司

山东

产品规格型号

参考报价：

面议

品牌：

伯仲

型号：

2BE3水环式真空泵及压缩机

关注度：

802

产品介绍

用途及特点：　　

2BE3系列水环真空泵及压缩机，是我公司结合进口产品先进技术，研制开发的产品。该产品不仅高效节能，而且非常适用于长期、连续运行。　　在粗真空下运行，液环泵的工作条件往往极为苛刻。2BE3系列产品在设计时就已充分考虑到它必须能抽除各种各样的气体。其在造纸、煤矿、电厂、真空过滤、化工、石化、食品加工等行业得到了广泛的应用。　　2BE3可与多种驱动装置配套使用，如皮带传动、减速箱、同步电机、变频调速器等。另外，为了节省空间，还可采用由一台电机驱动的串联运行方式，而且*多可将四台泵同时串联运行。

　　当配以中间隔板后，2BE3的左右两部分可以各自在不同的真空度下运行。只要这两部分的吸入压差小于80kPa，一台2BE3真空泵就完全可以当作两台独立的真空泵来使用，这一特点进一步提高了2BE3真空泵的操作灵活性。

　　我公司生产的“伯仲牌”2BE3系列水环式真空泵及压缩机在结构上主要特点如下：.泵盖两侧开有很大的检查口，可以通过它们检查间隙、腐蚀状况，积垢情况。

.2BE3真空泵在制造时同时预留了顶端和侧面的吸排气法兰，且具有相同的口径，现场安装更为灵活、方便。

.轴承全部采用原装进口轴承，保证了2BE3真空泵的叶轮精确定位及运转过程中的高稳定性。

.叶轮材质全部采用球墨铸铁铸造或钢板、不锈钢板焊接，充分保证了2BE3真空泵叶轮在各种恶劣工况下的稳定性，且大大提高了2BE3真空泵的使用寿命。

.泵体全部采用钢板或不锈钢板制作，提高了2BE3真空泵的使用寿命。

.2BE3真空泵的轴套作为*易损坏的零件，本公司全部采用不锈钢制作，比普通材质寿命提高了5倍。

.皮带轮（皮带传动）采用标准高精度锥套皮带轮，运行可靠，皮带寿命长，拆卸方便。

.独特的上置式气水分离器节约空间，并有效降低了噪声。

.铸件全部采用树脂砂铸造，表面质量好。铸件表面无需打腻，使2BE3真空泵散热效果更佳。

.机械密封（选配件）全部采用进口件，充分保证2BE3系列真空泵在长时间运行过程中无泄漏。

配件图片区：焊接叶轮，树脂砂铸造泵盖，钢板卷制泵体，圆盘（数控切割），耐磨Cr28不锈钢轴套，耐腐耐磨填料

2BE3水环真空泵性能表

型号	转速（传动方式） r/min	**轴功率 kW	电机功率 kW	**抽气速率		极限真空度（**压力） mbar	泵头重量（含上置分离器） kg
型号	转速（传动方式） r/min	**轴功率 kW	电机功率 kW	m3/h	m3/min	极限真空度（**压力） mbar	泵头重量（含上置分离器） kg
2BE3 400 (点击查看性能曲线）	340(皮带/减速机） 390(皮带/减速机） 440(皮带/减速机） 490(皮带/减速机） 530(皮带/减速机） 570(皮带/减速机） 610(皮带/减速机）	82 95 115 134 148 167 189	110 110 132 160 185 200 220	4850 5650 6250 6900 7470 8000 8600	80.8 94.2 104.2 115.0 124.5 133.3 143.3	160	3275
2BE3 420 (点击查看性能曲线）	340(皮带/减速机） 390(皮带/减速机） 440(皮带/减速机） 490(皮带/减速机） 530(皮带/减速机） 570(皮带/减速机） 610(皮带/减速机）	108 132 157 180 204 229 260	132 160 185 200 220 250 315	6650 7650 8550 9400 10150 10700 11600	110.8 127.5 142.5 156.6 169.2 178.3 193.3	160	3720
2BE3 500 (点击查看性能曲线）	260（减速机) 300（减速机) 340（减速机) 380（减速机) 420（减速机) 470（减速机)	142 171 203 238 277 338	160 200 250 280 315 400	8700 10150 11400 12700 13800 15500	145.0 169.2 190.0 211.7 230.0 258.3	160	6110
2BE3 520 (点击查看性能曲线）	260（减速机) 300（减速机) 340（减速机) 380（减速机) 420（减速机) 470（减速机)	172 210 245 288 337 412	200 250 280 315 400 500	10700 12300 14000 15400 16800 18700	178.3 205.0 233.3 256.7 280.0 311.7	160	6740
2BE3 600 (点击查看性能曲线）	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	205 243 285 322 365 465	250 280 315 355 450 560	12700 14400 16000 17500 19000 21600	211.7 240.0 266.7 291.7 316.7 360.0	160	9100
2BE3 620 (点击查看性能曲线）	230（减速机) 260（减速机) 290（减速机) 320（减速机) 350（减速机) 400（减速机)	250 300 340 390 450 570	280 355 400 450 500 630	15600 17700 19500 21300 23200 26200	260.0 295.0 325.0 355.0 386.7 436.7	160	10700
2BE3 670 (点击查看性能曲线）	210（减速机) 240（减速机) 270（减速机) 300（减速机) 320（减速机) 330（减速机) 370（减速机)	280 350 415 465 523 545 670	315 400 450 560 630 630 800	18300 20400 23160 25500 27000 27720 30960	305 340 386 425 450 462 516	160	12700
2BE3 720 (点击查看性能曲线）	190（减速机) 210（减速机) 240（减速机) 270（减速机) 300（减速机) 340（减速机)	345 395 475 550 642 795	400 450 560 630 710 900	21900 24300 27480 30540 33780 38100	365 405 458 509 563 635	160	15700

注：1、以上所选电机功率可在大多工况下工作。如排气口压力较高（表压0.02~0.05MPa），则应相应加大电机功率；如实际2BE3真空泵的工作压力对应的轴功率较小（参照轴功率曲线），也可选用接近轴功率的电机功率，如此可更为节能。
2、以上真空泵转速为参考转速，实际转速根据传动方式及客户要求确定。
3、2BE3 400/420皮带传动可选择转速：327/349/393/446/475/498/527rpm。
4、2BE3 500以上真空泵不推荐皮带传动。
5、减速机传动安装尺寸需确定转速、减速机生产厂家后确定。
6、上表所列抽气速率为该泵的**抽气速率，实际抽气速率随吸入压力而变化，请参照“性能曲线”选型。
7、注：水环真空泵的水温对其性能影响较大，而水环真空泵的性能曲线均为在15℃的水温条件下测得，因此在实际选用水环真空泵时应对水环真空泵的抽气速率进行修正。修正方法请参照：水温对水环真空泵性能的影响。

2BE3系列水环式真空泵耗水量(m3/h) 偏差±20%

型号\吸入压力(mbar)	200	250	300	350	400	450	500	550	600	650	700	750	800
2BE3 400	9.5	9.9	9.9	9.5	9.0	8.7	7.9	7.5	6.6	6.0	5.3	4.7	4.2
2BE3 420	13.0	13.5	13.5	12.9	12.3	11.5	10.7	9.7	9.0	8.1	7.3	6.4	5.8
2BE3 500	17.6	18.3	18.3	17.2	16.6	15.4	14.4	13.2	12.1	11.0	9.9	8.9	7.8
2BE3 520	21.5	22.2	22.2	21.2	20.2	18.9	17.6	16.1	14.8	13.4	12.0	10.7	9.5
2BE3 600	24.6	25.4	25.4	24.2	23.0	21.5	20.1	18.4	16.9	15.3	13.7	12.2	10.9
2BE3 620	30.0	30.9	30.9	29.3	28.0	26.1	24.4	22.3	20.5	18.6	16.7	14.9	13.2
2BE3 670	34.6	35.5	36.4	34.6	33.0	30.7	28.7	26.3	24.1	21.8	19.7	17.6	15.5
2BE3 720	41.3	42.2	43.5	41.4	39.4	36.7	34.3	31.5	28.8	26.2	23.7	21.1	18.6
