TDG-GS
直接联系
临朐双特机械设备有限公司
山东
面议
TDG-GS
1982
--
水泥、冶金、化工等行业中高温度，高硬度物料（如水泥熟料）在输送过程中进行连续配料与计量

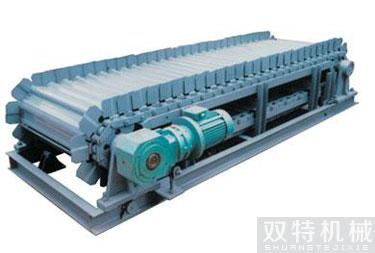

TDG-GS高温链板秤是专为水泥、冶金、化工等行业中高温度，高硬度物料（如水泥熟料）在输送过程中进行连续配料与计量而设计。
独特的S型裙边料板由耐磨钢板采用专用模具冲压成型，结构紧凑，运转平稳，噪声小，两侧的裙边能有效地防止物料漏撒。
输送机构采用大节距链轮和单侧弯板滚子链，经热处理，耐温、耐磨、不跑偏。
拖动机构采用异步电机配套BW（E）系列摆线针轮减速机，使用于变频调速配料和恒速计量两种模式。
弱磁式齿轮测速装置和耐高温荷重传感器使得速度、重量信号准确、稳定。
悬吊式结构，料仓和拖动机构与秤架一体化，安装盒使用简单、方便。
主要技术参数：
动态累积误差：优于1%
测速信号：40脉冲/转
运料板规格：60、80、1000mm
控制精度：优于1%
耐高温范围：≤380℃
秤体配置表：
|
秤体规格
|
减电机型号规格
|
减电机型号规格
|
主、从动链轮
|
总减速比i
|
线速度
|
重量传感器(kg)
|
吨位
|
参考吨数
|
|
|
Z1
|
Z2
|
||||||||
|
650
|
Y90L-4-1.5
|
B41-289
|
21
|
61
|
839.5
|
0.0359
|
200
|
1.0-10
|
2.0-6.3
|
|
650
|
Y90L-4-1.5
|
B31-121
|
21
|
61
|
351.5
|
0.0858
|
200
|
2.0-20
|
6-16
|
|
650
|
Y90L-4-1.5
|
B3-87
|
21
|
6
|
252.3
|
0.1195
|
200
|
3.0-30
|
8-25
|
|
650 |
Y90L-4-1.5
|
B3-71
|
21
|
61
|
205.9
|
0.1464
|
200
|
4.0-40
|
10-35
|
|
800
|
Y100L-4-2.2
|
B3-59
|
21
|
51
|
136.77
|
0.1628
|
300
|
8.0-80
|
20-63
|
|
1000
|
Y100L-4-2.2
|
B3-59
|
21
|
61
|
171.1
|
0.2650
|
500
|
10-100
|
30-80
|
|
1000
|
Y100L-4-2.2
|
B3-43
|
21
|
51
|
103.3
|
0.3929
|
500
|
16-160 |
50-120
|
|
备注
|
1、650型秤体链传动采用节距P=15.875mm的标准滚子链及链轮； |
||||||||
|
2、800、1000型秤体链传动采用节距P=19.05mm的标准滚子链及链轮； |
|||||||||
|
3、异步电机选用Y系列四极电机(卧式)，摆线针轮减速机选用B系列； |
|||||||||
|
4、选择吨位时，取表中参考吨位栏内推荐值。 | |||||||||
