配料/灌装/失重 四通道数字化称重仪表GMT-H4 自动调角差

GMT-H4

直接联系

深圳市杰曼科技股份有限公司

湖南株洲

产品规格型号
参考报价:

面议

品牌:

杰曼科技

型号:

GMT-H4

关注度:

4353

样本:

【下载】

产品介绍

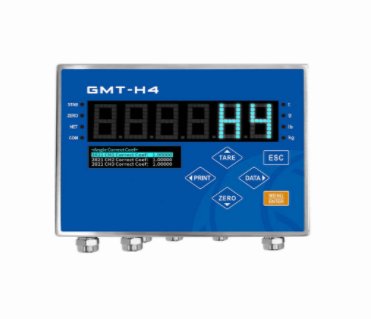

配料/灌装/失重 四通道数字化称重仪表


GMT-H4是一款四通道组合使用的数字化称重仪表,专门针对安装有多只传感器的称重系统而设计,较适用于大量程称重应用,性能稳定,操作和调试简单,可广泛应用于新能源,化工,建材,冶金,饲料和养殖等行业的称重场合。


硬件特点

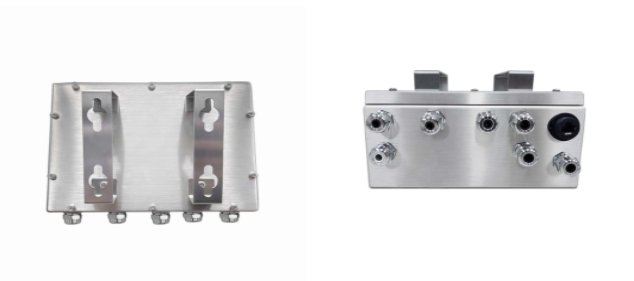

1、外挂式安装方式和盘装方式可选,不锈钢外壳,工业感强;

2、外挂式整机和盘装式前面板防护等级IP65;

3、独立四个传感器输入通道组合使用;

4、高亮专用数码管和OLED屏双显示设计。


配置接口丰富:

标准版配置: 1路RS485接口,1路RS232接口;

选配配置:

① 标准Rj45网口,支持ModbusTCP/IP协议:

② Profinet/Ethernet/CC-LinklE;

③ 4入6出晶体管1/O:



软件特点:

1、双显示屏设计,中英文操作显示,操作简单;

2、四通道组合使用,实现称重数字化系统功能;

3、可查看每只模拟传感器详细称重信息;

4、预置点输出;

5、支持异型称重系统设计,每个通道可以介入不同量程和不同灵敏度的传感器;

6、传感器安装调试协助和角差自动调节功能;

7、具有更高精度的传感器参数免砝码校秤功能。

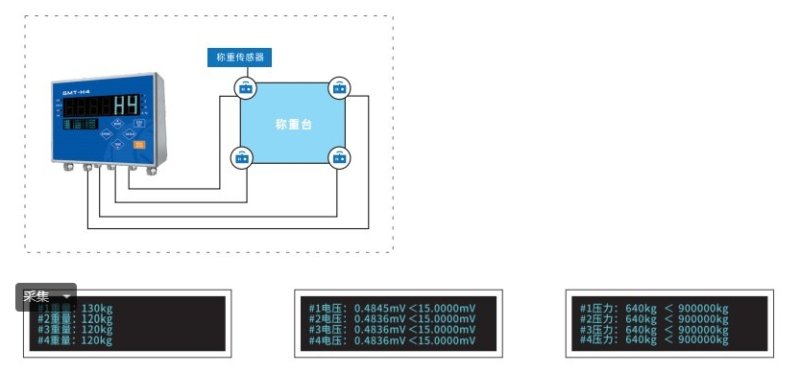

使用方式:

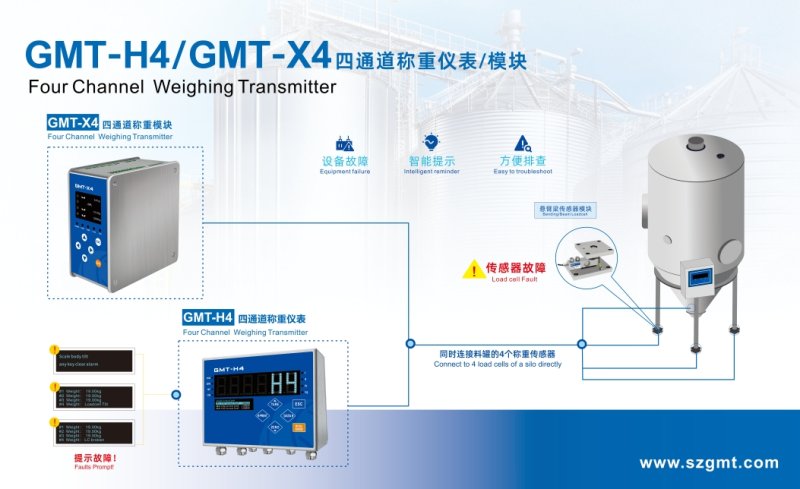

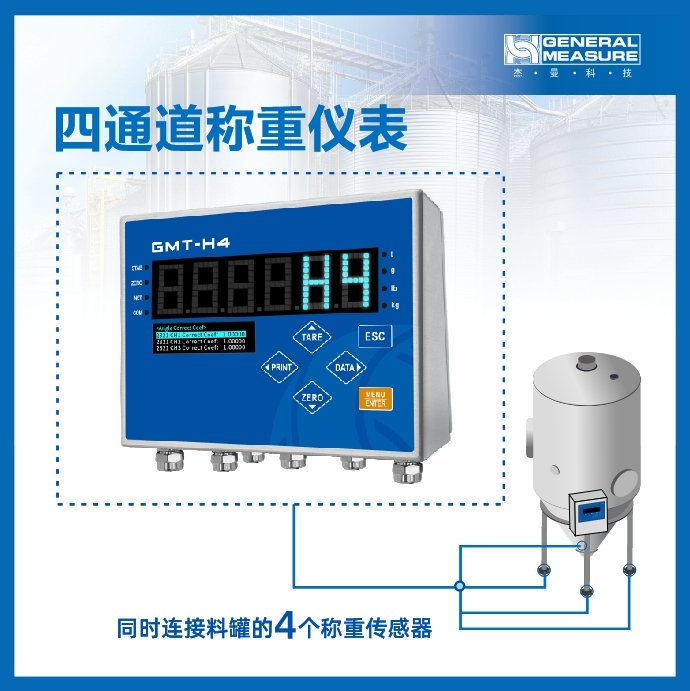

1、称重系统多只传感器直接接入到独立的传感器通道,中间无需接线盒;

2、超高亮主屏显示称重总重量,方便在室外强光照下或者远距离查看;

3、副显示屏提供每只传感器的详细称重数据,确保精准监控各传感器的工作状态。

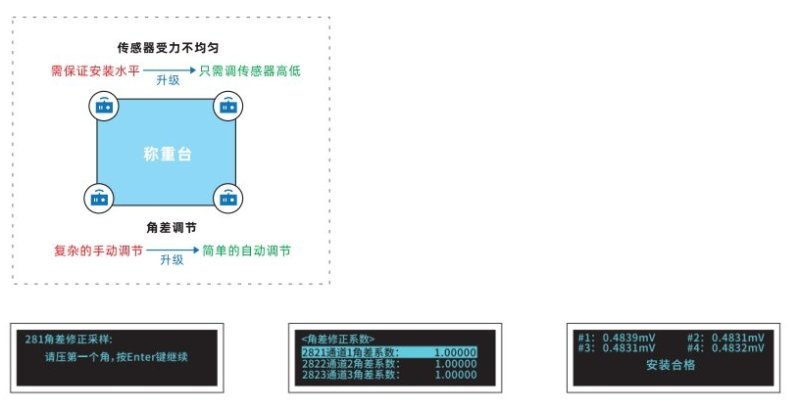

传感器安装调节:

1、自动判断和提示传感器安装受力调节结果;

2、根据每只传感器受力分配数据调节传感器高低,对安装地基和秤重结构水平要求大幅度降低;

3、两分钟完成自动调节角差,避免常规称重系统反复专业的角差调节过程。


先进的预警检测功能:

· 该仪表对称重系统有丰富的预警检测功能,有助于让用户直观了解称重系统的工作状态。它能够提前检测和预警以下问题:

A、秤体偏载—可以检测到称重平台上不同位置的负载分布是否均匀避免因偏载导致的称重误差;

B、地基地陷—能够识别出地基的变化或沉降,防止因地基不稳导致的称重不准确;

C、传感器损坏—实时监测传感器的状态,及时发现损坏的传感器,确保称重的准确性;

D、传感器接线故障—对传感器的接线状态进行实时检测,立即识别并提示报警故障。
