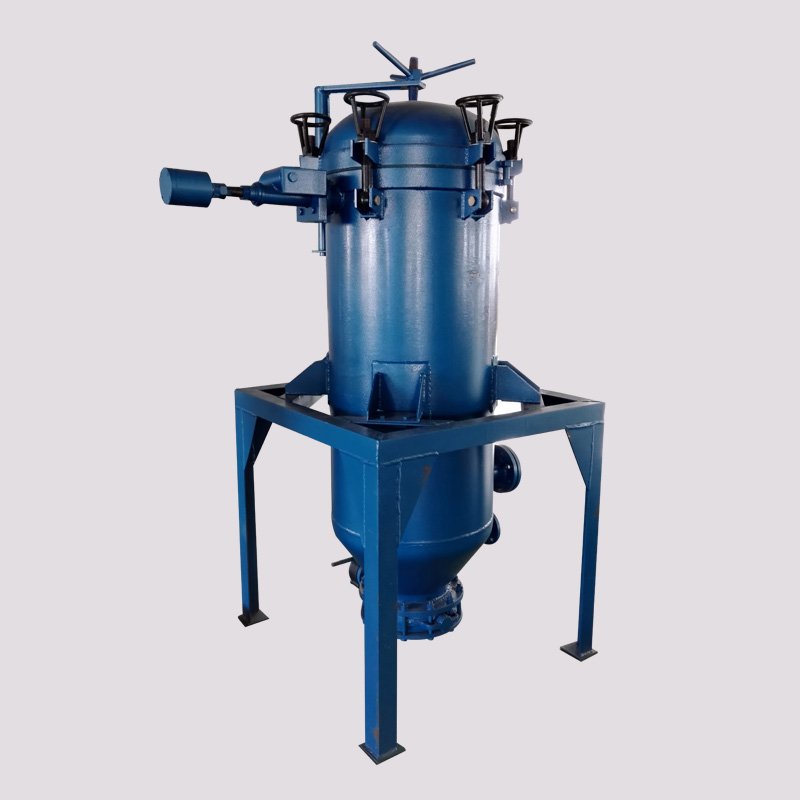

BAP密闭板式过滤器

BAP

直接联系

上海良耐过滤设备有限公司

产品规格型号
参考报价:

面议

型号:

BAP

关注度:

2341

范围(量程或细度):

--

产品介绍

     BAP密闭板式过滤器是一种卓效、节能、密闭操作的精密澄清过滤设备,该产品设计结构独特,体积小,过滤效率高、无物料损耗,不消耗滤纸、滤布或纸芯,而只消耗少量的助滤剂,因此过滤成本很低,设备操作、维护、清理方便。本设备可用于调味品、酒类、油脂、化工、制药、饮料等众多行业的固液分离或者澄清性过滤。BAP过滤网全部为不锈钢材质,整个过滤过程全部在密闭容器中进行,过滤后可实现全自动排渣。

       BAP过滤器属于双面积过滤机,过滤面积从2平方到200平方供用户选择,根据过滤的工艺要求密闭容器可选择碳钢或不锈钢其他特殊材质可定制。




主要结构

       BAP密闭板式过滤器结构 BAP密闭板式过滤器主体是由壳体、滤网片、起盖结构、自动排渣装置等组成,其中滤网片是由多层不锈钢丝网组成(图一),安装在中心集液管上,拆装清理十分方便。如果是作为液体的澄清性过滤或者脱色过滤,在过滤过程中,需要添加硅藻土等助滤剂,则需要增加作为预涂用的硅藻土混合罐和相应的循环管路与计量添加硅藻土等助滤剂的隔膜式计量泵及电器系统等结构。

       BAP密闭板式过滤器一般需两台并联使用,一台使用、另一台备用或再生,可实现连续密闭生产,既提高产品质量,又能改善生产作业环境。


工作原理

         BAP密闭板式过滤器在完成过滤工作时,首先需用泵将待滤液经进液管送入过滤器内,并充满,在压力的作用下,滤液中的固体杂质被滤网截留,并在滤网上形成滤饼,滤液透过滤网经滤嘴进入出液管流出罐体,从而得到清晰的滤液。随着过滤时间的增加,被截留在滤网上的固体杂质越来越多,使滤饼厚度不断增加,这样使过滤阻力增大,罐内压力升高。当压力升到一定值时需要排渣,停止向灌内输入待滤液并将压缩空气经溢流管吹入罐内,将罐内待滤液压入其他容器内,并吹干滤饼。关闭压缩空气,打开蝶阀,启动振动器,使滤网振动,将滤网上的滤饼振落并经罐体下方排渣口排出。
        BAP密闭板式过滤器作为液体的澄清性过滤使用时,在过滤罐密闭的机壳内,通过不锈钢滤网片来支撑和吸附硅藻土等助滤剂。助滤剂在混合缸中与物料混合后,通过输送泵打循环使得滤网片上形成稳定的滤饼层,即进行硅藻土预涂。预涂完成后,开始过滤,细小的助滤剂颗粒可提供无数的细微通道,截留住悬浮的杂物,只有清澈的液体通过,并在过滤过程中通过不断添加硅藻土等助滤剂以形成新的过滤层,使得滤饼不会有所堵塞,这样物料就通过滤饼层进行实质性的过滤,去其杂质,流入滤网内腔,再经出液管流出清液。此外,如果过滤时需要脱色,则需加入一定比例的活性碳。

过滤机组简介
       BAP密闭板式过滤器和混合缸、输送泵、管道、阀门、电气控制等一些辅助设备组成一个完整的过滤系统。

BAP密闭板式过滤器





应用范围
石油化工:MMATDI、聚氨酯、PVC等合成树脂、己内酰胺、DOP等可塑剂、对苯二甲酸、己二酸、石油树脂、环氧树脂、各种有机溶剂等;
有机化学:有机颜料、染料、乙二醇、丙二醇、聚丙二醇、表面活性剂、各种催化剂、活性炭脱色过滤等;
无机化学工业:无机颜料、废酸、硫酸纳、磷酸钠及其他溶液,钛白粉、钴、钛、锌等的精炼、硝酸纤维素、农药、杀虫剂等;
油脂工业:各种动植物油的白土过滤、卵磷脂用大豆粗油过滤、硬化油及脂肪酸的催化剂过滤、脱腊、废白土处理、食用油的精制过滤等;
食品工业:砂糖、饴糖、麦芽糖、葡萄糖、茶、果汁、清凉饮料水、酒、啤酒、麦汁、乳制品、醋、酱油、藻酸钠等;
纤维工业:人造丝、醋酸纤维溶液、化纤中间体、抽丝废液等;
涂料:天然漆、丙烯树脂清漆、涂料、松香天然树脂等;
医药工业:发酵液、培养液、酶、氨基酸结晶浆液的过滤、清洗和干燥等、甘油的活性炭过滤等;
矿物油:矿物油的白土过滤、切削油、研磨油、轧辊油、废油等。



主要技术参数

型号

过滤
面积(m²)


滤饼
体积(L)


处理能力(T/h)

工作压力(MPa)

工作
温度()


主体
容积(L)


主机
重量(Kg)


油脂

树脂

饮料

额定

封顶

压力

压力

BAP-2

2

30

0.4-0.6

1-1.5

1-3

0.1-0.4

0.5

150

120

300

BAP-4

4

60

0.5-1.2

2-3

2-5

250

400

BAP-7

7

105

1-1.8

3-6

4-7

420

600

BAP-10

10

150

1.6-3

5-8

6-9

800

900

BAP-12

12

240

2-4

6-9

8-11

1000

1100

BAP-15

15

300

3-5

7-12

10-13

1300

1350

BAP-20

20

400

4-6

9-15

12-17

1680

1650

BAP-25

25

500

5-7

12-19

16-21

1900

2150

BAP-30

30

600

6-8

14-23

19-25

2300

2550

BAP-36

36

720

7-9

16-27

23-30

2650

3000

BAP-40

40

800

8-11

21-34

30-38

2900

3200

BAP-45

45

900

9-13

24-39

36-44

3200

3500

BAP-52

52

1040

10-15

27-45

42-51

3800

4000

BAP-60

62

1200

11-17

30-52

48-60

4500

4500

BAP-70

70

1400

12-19

36-60

56-68

5800

5500

BAP-80

80

1600

13-21

40-68

64-78

7200

6000

BAP-90

90

1800

14-23

43-72

68-82

7700

6500



外形及安装尺寸



型号

筒体直径

滤片间距

进出口

溢流口

排杂口

高度

面积

BAP-2

φ400

50

DN25

DN25

DN50

1550

620*600

BAP-4

φ500

50

DN40

DN25

DN50

1800

770*740

BAP-7

φ600

50

DN40

DN25

DN250

2200

1350*1000

BAP-10

φ800

70

DN50

DN25

DN300

2400

1550*1050

BAP-12

φ900

70

DN50

DN40

DN400

2500

1650*1200

BAP-15

φ1000

70

DN50

DN40

DN500

2650

1750*1300

BAP-20

φ1000

70

DN50

DN40

DN500

2950

1750*1300

BAP-25

φ1100

70

DN50

DN40

DN500

3020

1850*1400

BAP-30

φ1200

70

DN50

DN40

DN500

3150

2030*1550

BAP-36

φ1200

70

DN65

DN50

DN500

3250

2030*1550

BAP-40

φ1300

70

DN65

DN50

DN600

3350

2130*1560

BAP-45

φ1300

70

DN65

DN50

DN600

3550

2130*1560

BAP-52

φ1400

75

DN80

DN50

DN600

3670

2230*1650

BAP-60

φ1500

75

DN80

DN50

DN600

3810

2310*1750

BAP-70

φ1600

80

DN80

DN50

DN700

4500

3050*1950

BAP-80

φ1750

80

DN80

DN50

DN700

4500

3210*2100

BAP-90

φ1850

80

DN80 &nbs
