SLXQ系列
面议
SLXQ系列
1733

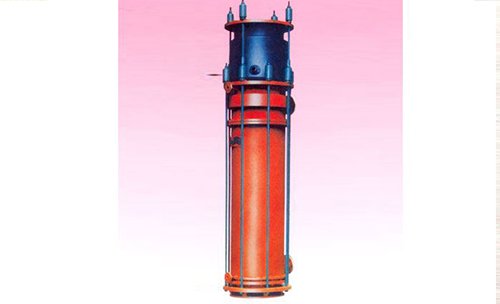

一、石墨硫酸稀释冷却器结构特点:SLXQ型设备是在YKB系列产品的基础上加装混酸器组合而成。石墨硫酸稀释冷却器可将98%的浓酸稀释到50-60%,并且在同一台设备中冷却到所需要的温度。
二、设计参数:设计温度:≤165℃
设计压力:横向≤0.4MPa;纵向≤0.1MPa
换热面积:5~300㎡
新型石墨硫酸稀释冷却器,涉及硫酸稀释冷却器的技术领域。本实用新型包括石墨换热块组成的石墨冷却主体,石墨冷却主体上端设置石墨溢流块,石墨溢流块中设有多个溢流孔,溢流孔的上端内壁上,设置V形缺口,石墨溢流块上方设置石墨上封头,石墨上封头上方设置集液槽,石墨上封头中设有使液体从集液槽流入石墨溢流块的液流孔,集液槽上部设置下层四氟分布板,下层四氟分布板上方为混酸室,混酸室上设有稀释水入口和浓硫酸入口,在稀释水入口和浓硫酸入口下方设置上层四氟分布板。本实用新型实现了结构合理,进酸量均匀,分布均匀,冷却均匀的目的。
新型石墨硫酸稀释冷却器,其特征是:包括石墨换热块组成的石墨冷却主体,石墨冷却主体上端设置石墨溢流块,石墨溢流块中设有多个溢流孔,溢流孔的上端内壁上,设置V形缺口,石墨溢流块上方设置石墨上封头,石墨上封头上方设置集液槽,石墨上封头中设有使液体从集液槽流入石墨溢流块的液流孔,集液槽上部设置下层四氟分布板,下层四氟分布板上方为混酸室,混酸室上设有稀释水入口和浓硫酸入口,在稀释水入口和浓硫酸入口下方设置上层四氟分布板。
