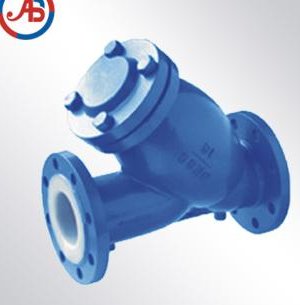

衬氟过滤器(Y型)GL45

衬氟过滤器(Y型)GL45

直接联系

澳邦阀门科技有限公司

浙江

产品规格型号
参考报价:

面议

品牌:

澳邦阀门

型号:

衬氟过滤器(Y型)GL45

关注度:

540

产品介绍

氯碱衬氟过滤器应当水平安装:

      Y型过滤器属于管道粗过滤器系列,也可用于气体或其他介质大颗粒物过滤,安装在管道上能除去流体中的较大固体杂质,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转,达到稳定工艺过程,保障安全生产的作用。该公司所生产的Y型过滤器(水过滤器)能根据客户具体要求(特殊压力、特殊口径)定制。Y型过滤器(水过滤器)具有制作简单、安装清洗方便、纳污量大等优点。


氯碱衬氟过滤器安装说明:

  安装过滤器前要认真清洗所有管道的螺纹连接表面,使用管道密封胶或特氟龙带(聚四氟乙烯)

  要适量。末端螺纹不做处理,以避免使密封胶或特氟龙带进入管路系统。过滤器可以水平安装或

  垂直向下安装。

  警告

  安装1-1/4”(DN32)或更大口径的承插焊过滤器或所有D 系列过滤器时,应注意这类过滤器的垫

  片是非金属材质的,容易由于过热而损坏。因此应缩短焊接时间,并在焊接完成后对过滤器进行

  冷却。如果焊接前需要预热或焊接后需要继续加热(D 系列过滤器),建议先将垫片拆下再加热。

氯碱衬氟过滤器的运行及维护:

       系统*初工作一段时间后(一般不超过一周),应进行清洗,以清除系统初始运行时积聚在滤网上的杂质污物。在此后,须定期清洗。清洗次数依据工况条件而定。若过滤器不带排污丝堵,则清洗过滤器时要将滤网限位器以及滤网拆下。

  警告:

     每次维护、清洗前,应将过滤器与带压系统隔离。清洗后,重新安装时要使用新的密封垫。

氯碱衬氟过滤器技术参数:


  1、适合物料:

  a、化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、等;

  b、化工生产的腐蚀性物料,如烧碱、纯碱、浓稀、碳酸、醋酸、酯酸等;

  c、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;

  d、轻工食品、制药生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆医药用品等。

  2、过滤精度:10-480目(一般通水网为18-30目/cm2,通气网为40-100目/cm2,通油网为100-480目/cm2。)

  3、工作温度:≤90℃

  4、公称通径:DN25—DN600mm

  5、公称压力:PN≤1.6Mpa(其它工作压力可按用户要求设计)

  6、法兰标准:GB81-59(也可按用户要求制造)

  7、壳体材质:A3、304、304L、316、316L

  8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶

氯碱衬氟过滤器Y型过滤器主要零件材料:

序号

零件名称

灰铸铁

碳钢

Z

C

1

阀体、阀盖

HT250/A 126

WCB/A216 WCB

2

过滤网

PTFE(F4)

3

螺栓 /螺母

35/45、A193 B7/A194

4

衬里层

FEP(F46)PCTFE(F3)


氯碱衬氟过滤器主要连接尺寸及重量:



公称通径

DN

(mm)

NPS

(in)

GL41F46-10/16/25型过滤器

L

D

D1

D2

b

f

H1

H

Z-φd

重量(kg)

PNl.0~2.5(MPa)

20

3/4

150

105

75

55

16

2

70

122

4-14

3.3

25

1

160

115

85

65

16

2

78

135

4-14

4.2

32

11/4

190

135

100

78

18

2

86

154

4-18

6.6

40

11/2

200

145

110

85

18

3

92

164

4-18

7.3

50

2

230

160

125

100

20

3

102

182

4-18

12

65

21/2

250

180

145

120

20

3

115

205

4-18

16

80

3

280

195

160

135

22

3

135

232

8-18

23

100

4

320

215

180

155

24

3

156

263

8-18

32

125

5

400

245

21O

185

26

3

248

370

8-18

39

150

6

500

280

240

210

28

3

285

425

8-23

52

200

8

600

335

295

265

30

3

362

530

8-23

89
