图形化衬底PSS

图形化衬底PSS/NPSS

直接联系

江阴晶沐光电新材料有限公司

江苏

产品规格型号

参考报价：

面议

品牌：

晶沐光电

型号：

图形化衬底PSS/NPSS

关注度：

119

产品介绍

介绍：化学式(α-Al2O3)，为六方晶格结构。化学性质非常稳定，不溶于水，耐强酸、强碱的腐蚀。莫氏硬度9级，熔点为2050℃，沸点3500℃，**工作温度可达1900℃。透光性好，热传导性和电气绝缘性，力学机械性能表现优秀，具有耐磨和抗划伤的特点。

⠀

应用：PSS增强LED光提取效率，广泛应用于普通照明、背光源及显示领域；NPSS用于高端LED、激光器等精密光学和电子设备，进一步提升性能

产品规格书

⠀⠀

图形化PSS蓝宝石衬底晶片（2~6英寸）
直径	50.8mm	100mm	150mm
厚度	430μm	650μm	1000μm
表面晶向	C-plane（0001） off-angle toward M-axis（10-10） 0.2 +/- 0.1°
	C-plane（0001） off-angle toward A-axis（11-20） 0 +/- 0.1°
定位边晶向	A-Plane（11-20） ± 1.0°
定位边长度	16mm	30mm	47.5mm
正面状态	Patterned
反面状态	SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm
镭刻码面	Back side

图形参数PSS	Shape Structure	Triangle Array
	Pattern Height	1.6~1.8μm
	Pattern Width	2.70~2.85μm
	Pattern distance	2.9~3.1μm

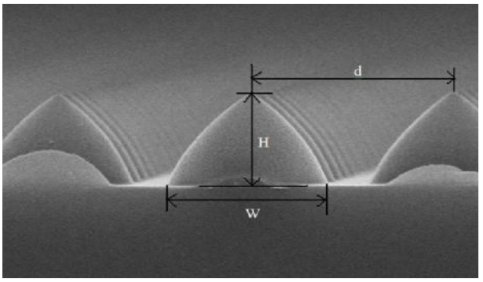

图示PSS

纳米压印图形化NPSS蓝宝石衬底晶片（2~4英寸）
直径	50.8mm		100mm
厚度	430μm	1000μm	650μm	1000μm
表面晶向	C-plane（0001） off-angle toward M-axis（10-10） 0.2 +/- 0.1°
表面晶向	C-plane（0001） off-angle toward A-axis（11-20） 0 +/- 0.1°
定位边晶向	A-Plane（11-20） ± 1.0°
定位边长度	16mm		30mm
正面状态	Patterned
反面状态	SSP:Fine-ground,Ra=0.8-1.2um; DSP:Epi-polished,Ra<0.3nm
镭刻码面	Back side

图形参数NPSS	Shape Structure	Hexagonal Array

	Pattern Type	V500	V600	V700
	Pattern Diameter	400-550nm	550-650nm	650-750nm
	Pattern Height	250-450nm	250-450nm	250-450nm
	Pattern Pitch	1000nm	1000nm	1000nm

	Pattern Type	V800	V900	∧700
	Pattern Diameter	750-850nm	850-950nm	600-800nm
	Pattern Height	350-550nm	350-550nm	350-700nm
	Pattern Pitch	1000nm	1000nm	1000nm

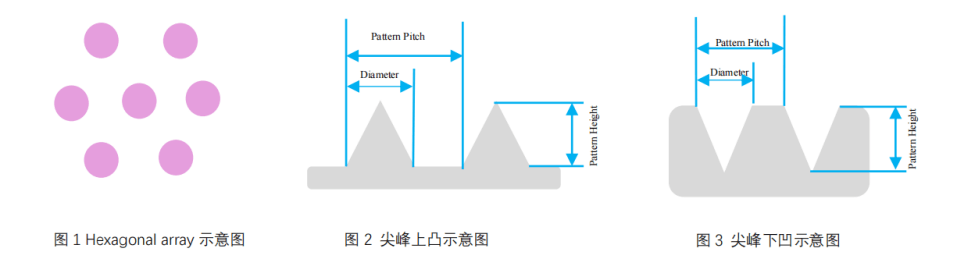

图示NPSS
