FW卧式单转子气流分级机

FW400

直接联系

潍坊瑞驰粉体设备有限公司

山东潍坊

产品规格型号
参考报价:

10-20万元

品牌:

潍坊瑞驰

型号:

FW400

关注度:

3014

产品介绍

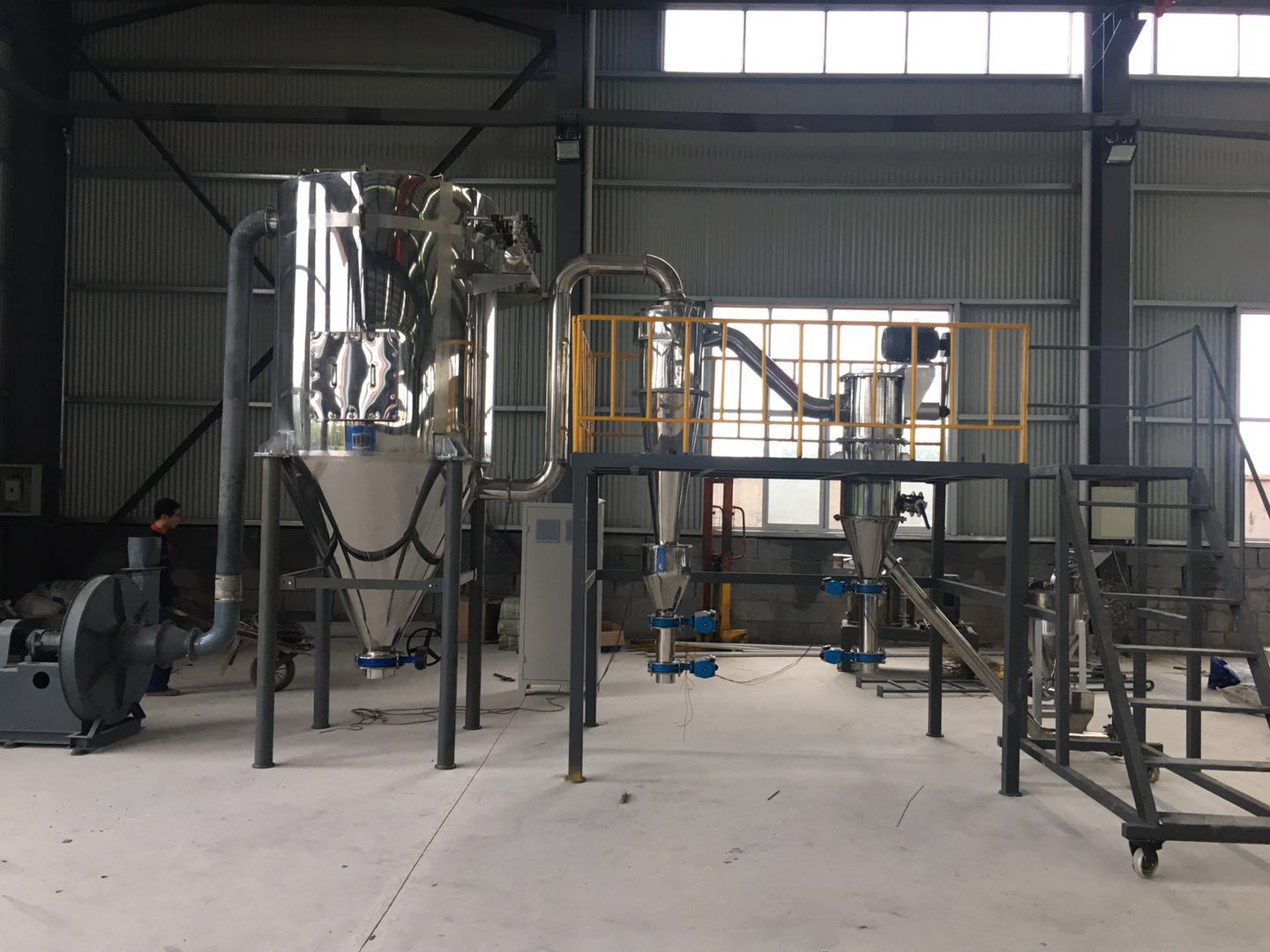

FW卧式单转子气流分级机

FW卧式单转子气流分级机

【工作原理】卧式单转子分级机是一种集分级机与旋风分离器、除尘器、引风机组成的一套分级系统。物料在风机抽力作用下由分级机下 端入料口随上升气流高速运动至分级区,在高速旋转的分级涡轮产生的强大离心力作用下,使粗细物料分离,符合粒径要求的细颗粒通过分级轮叶片间隙进入旋风分 离器或除尘器收集,粗颗粒夹带部分细颗粒撞壁后速度消失,沿筒壁下降至二次风口处,经二次风的强烈淘洗作用,使粗细颗粒分离,细颗粒上升至分级区二次分 级,粗颗粒下降至卸料口处排出。

卧式单转子气流分级机组成配件


【性能特点】FW卧式单转子气流分级机适用于干法微米级产品的精细分级,可分级球状、片状、针状的颗粒,也可对不同密度的颗粒进行分级。 分级产品的粒度可达D97:2~45微米,产品粒度无级可调,品种更换极其方便。 分级效率(提取率)60%~80%,流动性好的物料分级效率就高,反之效率降低。 采用卧式分级涡轮装置,转速高,顶点切割准确。 可与球磨机、振动磨、雷蒙磨等粉磨设备串联使用,组成闭路循环。 控制系统采用PLC自动控制,运行状态实时显示,操作简便。 系统负压运行,粉尘排放量不超过40mg/m3设备噪音通过采用隔音措施,不高于75dB(A)。


【技术参数】

参数/型号

FW200

FW280

FW400

FW520

FW630

FW800

处理量kg/h

10~100

20~200

50~500

100~1500

200~2000

400~4000

产品粒径d97:um

2~45

2~45

2~45

3~45

3~45

4~45

分级效率%

60~80

60~80

60~80

60~80

60~80

60~80

装机功率kw

7~11

15~19

21~28

23~30

52~60

67~77




卧式单转子气流分级机工艺流程
