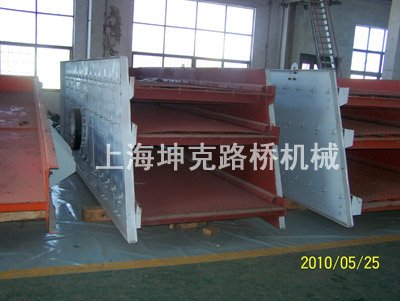

圆振动筛主要由筛箱、筛网、激振器、悬挂装置和电动机等组成，是石料生产线中筛分石子的设备。电动机经三角皮带，带动激振器主轴回转，由于激振器上不平衡重物的离心力惯性作用，使筛箱产生振动。改变激振器偏心重，能获得不同振幅。上海坤克路桥生产的圆振动筛是一种多层数、高效新型振动筛。该机采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点。
圆振动筛的应用范围：广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。适合筛分的物料有矿石、研磨粉、耐火材料、高岭土、石灰、氧化铝、重质碳酸钙、石英砂等多行业的多种物料。
圆振动筛的工作原理：振动筛的电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。
圆振动筛型号：
型号规格 | 筛面 层数 | 筛孔面积(mm) | 筛孔尺寸(mm) | 筛面规格(mm) | **进料尺寸(mm) | 处理能力（t/h） | 振动频率(r/min) | 双振幅 | 电机功率 （kw） | 重量（t） | 外形尺寸（长宽 高）（mm） |
YK1230 | 1 | 3.2 | 3-50 | 1200×3000 | 100 | 30-70 | 800-970 | 8 | 5.5 | 1.75 | 3073×2050×1611 |
2YK1230 | 2 | 3.2 | 3-50 | 1200×3000 | 100 | 30-80 | 800-9870 | 8 | 5.5 | 2.34 | 3122×2050×2247 |
3YK1230 | 3 | 3.2 | 3-50 | 1200×3000 | 200 | 30-80 | 800-970 | 8 | 7.5 | 3.05 | 3122×2050×2700 |
3YK1236 | 3 | 3.9 | 3-50 | 1200×3600 | 200 | 40-120 | 970 | 8 | 7.5 | 4 | 3900×2300×2700 |
2YK1542 | 2 | 5.7 | 5-50 | 1500×4200 | 200 | 50-180 | 970 | 8 | 15 | 5.33 | 4400×2610×2857 |
3YK1548 | 3 | 6.4 | 5-50 | 1500×4800 | 300 | 50-200 | 970 | 8 | 15 | 6.07 | 5050×2528×3400 |
3YK1848 | 3 | 7.7 | 5-80 | 1800×4800 | 300 | 50-250 | 970 | 8 | 18.5 | 6.93 | 5050×3100×3500 |
3YK1860 | 3 | 10.8 | 5-80 | 1800×6000 | 300 | 50-300 | 970 | 8 | 18.5 | 7.70 | 6200×3325×3593 |
2YK2160 | 2 | 11.5 | 5-100 | 2100×6000 | 300 | 100-400 | 970 | 8 | 22 | 9.24 | 6374×3521×3707 |
3YK2160 | 3 | 11.5 | 5-100 | 2100×6000 | 300 | 120-500 | 970 | 8 | 30 | 9.06 | 5807×3795×4336 |
2YK2460 | 2 | 14.4 | 5-150 | 2400×6000 | 200 | 150-600 | 970 | 8 | 30 | 12.35 | 6374×3821×3707 |
