直线振动筛

一、直线振动筛概述

　　直线振动筛利用振动电机激振作为振动源，使物料在筛网上被抛起，同时向前作直线运动，物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物、分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料，更适合于流水线作业。

　　二、直线振动筛工作原理

　　直线振动筛采用双振动电机驱动,当两台振动电机做同步、反向旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。可筛分出7种不同粒度的物料。

　　三、直线振动筛使用范围

　　对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业。

　　直线振动筛(直线筛)系高效新型的筛分设备，广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛(直线筛)稳定可靠、消耗少、噪音低、寿命长、振型稳、筛分效率高等优点。

　　四、直线振动筛结构说明：

　　本筛机主要由筛箱、筛网、振动电机、电机台座、减震弹簧、支架组成。

　　1、 筛箱：由数量厚度不同的钢板焊制而成，具有一定的强度和刚度，是筛机的主要组成部分。

　　2、 筛网：有低碳钢、黄铜、不锈钢丝等树种筛网。

　　3、 振动电机。

　　4、 电机台座：安装电机用，使用前必须检查螺丝是否紧固。

　　5、 减震弹簧：阻止振动传给地面同时支持筛箱的全部重量，安装时弹簧必须垂直于地面。

　　五、直线振动筛型号、参数表：

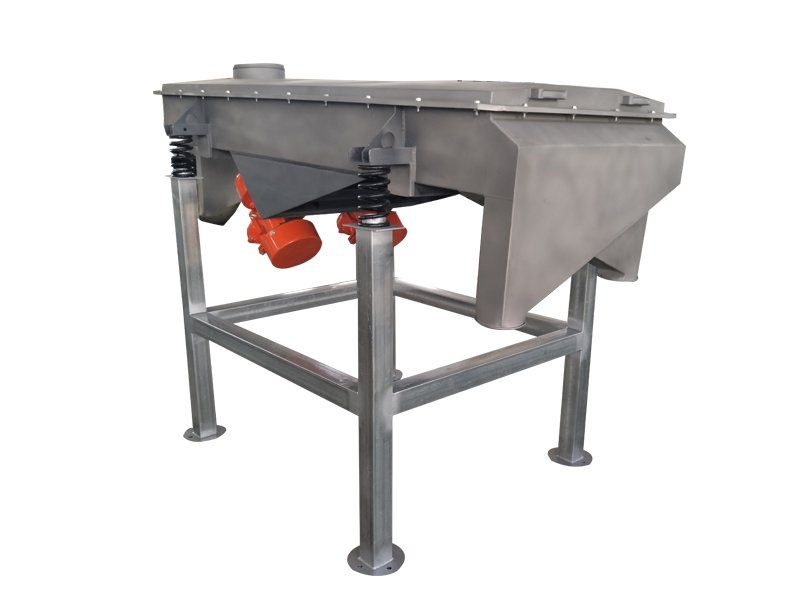

　　六、直线振动筛实拍
