全新VS9 EVOTIS是一款先进的检测工作站,适合检测 PCB 和托盘状元器件等大面积对象, 专为满足快速高效地检测精密细节而设计。
VS9 EVOTIS 配备Lynx-evo 体视显微镜或者EVO Cam数码显微镜都可以使用众多检测工具,包括 360°旋转观察器, 多种物镜, 高清摄像头模块及十字线.
该系统由两个稳固的高性能平台组成,形成可独立锁定的X-Y轴,可沿成行特征进行有序检测扫描。
快速检测大型复杂零部件
放大倍率范围为3.7倍至300倍
浮动平台可提供平滑精确的操作控制,尤其适用于检测敏感型样品
平台可独立锁定进行精密检测任务(X-轴,Y-轴,或同时锁定)

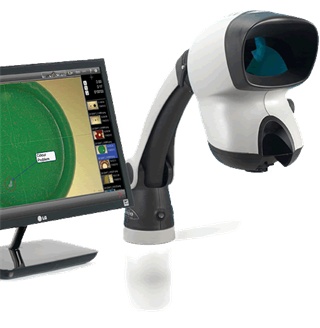

可配备 Lynx EVO 体视显微镜或EVO Cam数码显微镜
超强的人机工学性能可帮助大大消除疲劳,提升产能和效率。
可在垂直观察与360度旋转观察之间任意切换,对于焊点、孔洞、支柱以及螺纹形状尤其适用。
详细信息
VS9 EVOTIS是特为印刷电路板(PCB) 检测设计的一款无目镜体视检测显微镜,适合所有电子行业的应用,包括精细节距、表面贴装、TAB卷带自动结合及BGA球栅阵列封装技术。
人机工学无目镜体视3D观察
3.7 倍至 180 倍放大倍率
兼容 Lynx EVO 物镜与配件
Lynx EVO的无目镜光学器件可显著增加头部自由以及眼部舒适度,从而减轻操作员因长时间工作而产生的压力和疲劳。
大视场检测系统
5.5 倍至 300 倍放大倍率
兼容 EVO Cam 物镜与配件
可在垂直观察与360° 旋转观察之间切换, 带来快速全面的检测 360°旋转观察器是操作者可通过与垂直方向34°倾斜角的方向对被测物进行观察,同时可旋转旋转观察器获得更好的3D立体视图,尤其适用于检测立体零部件,例如PCB焊点、孔洞、支柱及螺纹形状。
稳定、大容量的扫描,为各种尺寸的电路板提供自如的漂浮移动,包括双面PCB板。 平台可独立锁定适用于精密检测任务(X-轴,Y-轴,或者同时)并带有接地点防止检测过程中的静电.
模块化解决方案可提供图像捕捉、处理分析及存储等多种功能。可选择独立使用,连接USB,或配合全高清数码摄像头。
技术无目镜体视观察 (3D)
3.7 倍至 180 倍放大倍率
360°旋转观察器
25° 倾角楔
兼容 Lynx EVO 物镜与配件
SmartCam/SmartCam5 摄像头图像拍摄
配件
SmartCam/SmartCam5
1.5倍及2.0倍增倍器
0.62x ,1.0x,1x 物镜
大变焦比摄像头
5.5 倍至 300 倍放大倍率
360°旋转观察器
25° 倾角楔
兼容 EVO Cam 物镜与配件
独立式或连接 PC
配件
0.62x ,1.0x,1x 物镜
偏光滤镜
白光/UV 环形灯
外接控制器
物镜下的被测物**高度 | |
---|---|
物镜 | 被测物**高度 |
EVO Cam 0.62x | 24mm |
EVO Cam 0.62x (新) | 37mm |
EVO Cam 360° 旋转观察器 | 39mm |
EVO Cam 1.0x | 74mm |
Lynx EVO 0.62xLynx-evo 0.62x | 47mm |
Lynx EVO 360° 旋转观察器 | 84mm |
Lynx EVO 1.0x | 98mm |
Lynx EVO 1.52x | 106mm |
可选 28mm支架套件
提供紧凑型、标准型和大尺寸基板
紧凑型: 646mm x668mm
标准型: 806mm x 743mm
大尺寸型: 1108mm x 905mm
覆有 ESD 涂层的底板与接地点
