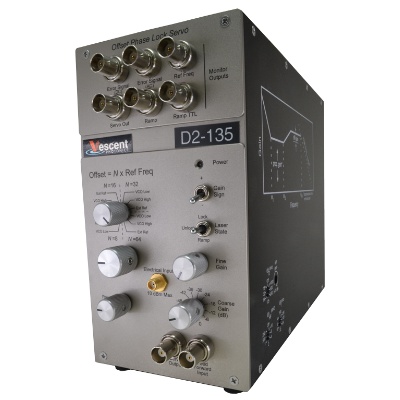

Vescent D2-135偏移锁相伺服器

直接联系

森泉光电有限公司

美国

产品规格型号
参考报价:

面议

关注度:

710

产品介绍

D2-135偏移锁相伺服器

特点:

  • ·偏移相位可锁定到10GHz

  • ·为快速跳频提供前向馈送

  • ·偏移频率稳定性取决于外部参考信号

  • ·用户可调节伺服循环参数

  • ·内置斜坡发生器

  • ·光或电的拍音输入选项可选

D2-135规格

D2-135偏移锁相伺服(OPLS)设计用于精确控制与迅速调节两激光器间的频率失谐。D2-135提供主从激光器之间极为紧密的峰值锁定。D2-250外差模块可以方便地实现两激光束的重叠与光纤耦合,为拍音提供一种简单的光学输入,并与D2-160拍音探测器的FC光纤接口匹配,从而得到电学拍音。通过SMA接口可将D2-160或者其他高速探测器得到的电学拍音输入给D2-135。D2-135 OPLS为优化大多数激光器提供了完整的伺服回路定制。

D2-135设计用来并入非机架式安装架。照此,它可以由D2-005或者邻近的D2电子模块供电。如果作为独立产品使用,可以通过外部电源(Vescent,D2-005)实现供电,或者借助电路板,用户可以自行提供外部电源实现供电。

General Parameters
MinMax
Achievable Offsets250 MHz>9.5 GHz
Beat Note Divisors8, 16, 32, 64
External Reference Frequency Range30 to 240 MHzCompared with divided down beat note
Loop Filter Transfer FunctionPIDAdjustable poles & gain
Gain Range0 to -76 dB
Loop Filter Bandwidth10 MHz
Output Voltage-10 V+10 V
Feed Forward Range±5 V
D2-135-SMA electrical beat note input
Electrical Input ConnectorSMA
Electrical Beat Note Input Range-10 dBm+10 dBm
Electrical Beat Note Input Impedance50 Ω
Achievable Offset in MHz
Internal VCO Reference (High Mode)
Offset MinOffset Max
N=87701700
N=1615403400
N=3230806800
N=64616010000
Internal VCO Reference (Low Mode)
Offset MinOffset Max
N=8385850
N=167701700
N=3215403400
N=6430806800
External Reference: 30 – 240 MHz
Offset MinOffset Max
N=82401920
N=164803840
N=329607680
N=64192010000

Precisely control slave laser frequency offset
