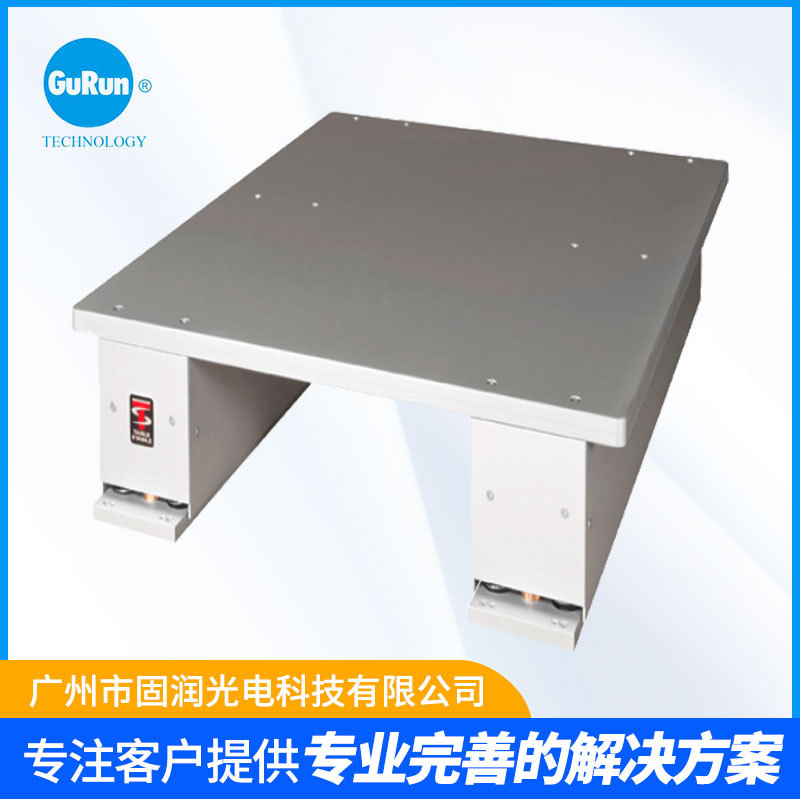

AVI-400系列主动防振台

产品特点

• 主动隔振频率 0.5Hz - 200Hz

• 被动隔振频率>200Hz

• 5-20ms的响应时间

• 安装简单，容易使用

• 稳定性高，能无故障连续使用多年

• 紧凑、模块化的多功能设计

• 多种规格尺寸的面板支持各种研究及应用

• 产品应用

• STM

  Spinstand

• AFM

干涉测量

• 摩擦学

• 轮廓测量

• 其他高精密仪器

• 性能优势

• 系统主动检测输入振动并动态消除

• 六个空间方向的自由隔振

• 系统内部反馈回路抑制所有机械共振

• 低频隔振性能优秀

• 无低频共振、无空气要求

技术参数

隔振范围 主动:1-200Hz ;被动: >200Hz

传输率 超过10Hz< -35 dB

模块尺寸 W 5.1” x D 23.6” x H 4.3” (AVI-200 M)

模块重量 20 KG / 44 Lbs

静态柔度

垂直方向 约 1.75 μm / N

水平方向 约 1.3 μm / N

系统噪声 低于50nG/√Hz

耗电量 通常情况下为9 W

输入电压 90 - 125 VAC / 200 - 250 VAC， 50 - 60 Hz

控制器尺寸 48 x 13 x 25 cm / 19 x 5.1 x 9.8”

性能监控 通过在示波器上显示的一个多重信号表示各传感部位是否隔振

型号 隔振模块尺寸（每个模块） 载重（每个模块）

AVI-200M 长x宽x高：5.1" x 23.6" x 4.3" 150kg/ 330lbs

AVI-200M Extra 长x宽x高：5.1" x 23.6" x 4.3" 190kg/ 418lbs

AVI-200M Plus 长x宽x高：5.1" x 23.6" x 4.3" 230kg/ 506lbs

AVI-200M LT a长x宽x高：5.1" x 23.6" x 4.3" 60kg/ 132lbs

AVI-200M S 长x宽x高：5.1" x 14.1" x 4.3" 150kg/ 330lbs

AVI-200M LT a 长x宽x高：5.1" x 23.6" x 4.3" 190kg/ 418lbs

兼容性：

AVI-200 work station 主动隔振台可与LFS低频稳定器配套使用来增强低频隔振效果，隔振频率低频段延伸至0.5Hz。
