Metrolux ML 2000可调激光衰减器
ML 2000 系列衰 减 器
CCD相机通常饱和能量密度约30μJ/cm 2，为了分析激光束或超过相机的可用能源的光源，CCD 曝光之前必须先对光进行衰减 MetroLux 为您的应用提供不同的因子和损伤阈值的衰减器来减小光照强度。利用可变衰减器和ND滤光镜可以减少在紫外/可见光/红外范围的光能达到一种可以使用的范围。 可实现各种衰减因子。 根据衰减器类型，可以经受住2000W/cm 2（CW）的能量。我们的衰减器的制造具有与激光应用**的一致性，不会影响激光/光源的光分布。

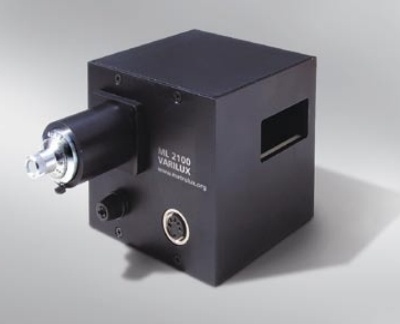

ML 2100/2200
可变光束衰减器 ML2100和ML2200 能够使连续激光能量衰减 ，是专门用于高功率准分子
激光器。
设备的光学元件包含了电介质过滤器，用来对光束衰减，也包含中立的光学单元，以补
偿光束的位移。
连续耦合的激光束衰减改变的角度达到在介质滤波器发生率0°至45 °的范围。
ML2200 是专为真空使用。
附属设备：
ML 8010 CONTROLLUX 2 步进电机控制器
ML 2300
紧凑型衰减器ML2300有一个固定的衰减因子约为400，是一个适当的为调查强激光辐射的预衰减器。
ML2300经常结合串联中性密度滤光片，光束轮廓分析与摄像机ML3200，ML3000，或连同波前传感器ML4010 Optino一起使用。
技术参数：
♦ 尺寸规格 50 x 50 x 120 mm3
♦ 自由孔径的传入，平行的射线束 20× 20 mm2
♦ **输入功率 ~ 100 W/cm2 楔形材料石英， BK7
♦ 光谱范围 185-2000 nm (石英)， 300-2000 nm (BK7)
♦ 非极化设- 光束 偏差: 90°(可调节)
♦ 光束位移: 50 mm
♦ 极化设计 – 光束 偏差:0°(adjustable)
♦ 光束位移: 50 mm
总结表：
| * 大 | * 小 | 损坏阀值 | 衰减因数 | **光束尺寸 | 大 小 | |||
| 波 长 | 传 输 | |||||||
| ML 2100 | 50x20mm2 | 100x100x100mm3 | ||||||
| ML 2200 | 真空使用 | 40x20mm2 | ||||||
| 其他需求 | ||||||||
| 193 nm | > 80% | < 1% | 1.0 J/cm2 | 1.12-100 | ||||
| 248 nm | > 90% | < 1% | 1.5 J/cm2 | 1.1-100 | ||||
| 266 nm | > 90% | < 1% | 2.0 J/cm2 | 1.1-100 | ||||
| 308 nm | > 90% | < 1% | 3.0 J/cm2 | 1.1-100 | ||||
| 355 nm | > 90% | < 1% | 5.0 J/cm2 | 1.1-100 | ||||
| 532 nm | > 90% | < 1% | 8.0 J/cm2 | 1.1-100 | ||||
| 1064 nm | > 90% | < 1% | 15.0 J/cm2 | 1.1-100 | ||||
| 其他需求 | ||||||||
| ML 2300 | 0，25% | 0，25% | 100W/cm2 | 400 | 20x20mm2 | 50x50x120mm3 | ||
| 其他需求 | ||||||||
| 石英 | 185-2000nm | |||||||
| BK7 | 300-2000nm | |||||||
| N/D 滤镜 | ø 24mm/45x45mm2 | ø 25mm/50x50mm2 | ||||||
| 1 | ND 0，9 | 12，6% | 15W/cm2 | 8 | 其他需求 | |||
| 2 | ND 1，8 | 1，6% | 10W/cm2 | 63 | ||||
| 3 | ND 3，0 | 0，1% | 10W/cm2 | 1000 | ||||
| 4 | ND 4，0 | 0，01% | 10W/cm2 | 10000 | ||||
| 5 | ND 6，0 | 0，0001% | 10W/cm2 | 1000000 | ||||
| 其他需求 | 石英185-2000nm | |||||||
| BK7 350-2000nm | ||||||||
如何找到合适的衰减因子(脉冲激光):
例：激光束的能量（**）12兆焦耳/厘米2（=12000μJ/cm2），相机饱和为30μJ/cm2。要使用这台相机具有足够的动态，您需要衰减因子（12000μJ/cm2）/（30μJ/cm2）= 400。在这种情况下可以使用的ML2300 。
注：我们是专业化定制化结构。如果你有特殊需要，我们能为您的应用设计合适的衰减器—ND滤镜。
ND 滤 镜
光密度 OD=log（1 / T）或T=10（-OD值），其中T是传输的一小部分光。例如，一个滤镜的 OD 为3，T为0.001或0.1％。
♦ 5种不同的N / D滤镜可用于预衰减
♦ 光密度 0.9， 1.8， 3.0， 4.0， 6.0
♦ 滤镜提供不同的线程，例如C型安装
♦ 可以结合不同的滤镜
♦ 5个ND滤镜组成的滤光片套装
