DN 33 拉拔摩擦磨损试验机

设备介绍

DN 33拉拔摩擦试验机包括一个长行程机电一体化滚珠螺旋致动器，致动器水平地固定在钢制工作台上，并与试样的夹具处在一条线上。用于测量位置线性可变差动变压器集成在制动器内， 致动器的动作受控于带编码反馈的标准交流矢量电机。

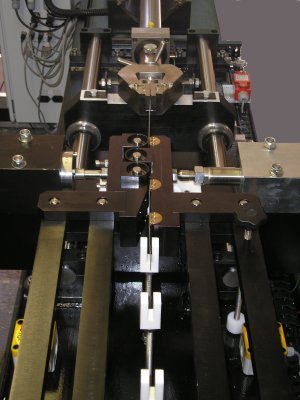

试样夹具由两个关节臂组成，分担拉拔工具上的受力。力传感器安装在试验机台架的一个固定点上，用于测量作用在臂上的拉力。拉拔工具上的夹紧力由气缸施加，大小可由力传感器测量并反馈，并受比例控制阀调控。

标准试样成长带形，宽25mm，加紧后与执行机构相连。该试验机可提供多种夹具，用于实现多种不同的接触方式，比如平板对平板、柱面对板和拉拔接触。在所有的这些接触类型中，摩擦力为两表面间所受切向力的总和。若将柱面对平板模式中的柱面夹具换做滚轮，便可使滚轮相对一面滑动，相对另一面滚动。滚动串珠组件可使串珠固定不动，从而仅产生形变力；也可使串珠自由转动，从而产生形变力和滑动摩擦力。凤凰摩擦学控制与数据采集软件COMPEND 2000与硬件16位数据翻译控制与数据采集卡一起可用于程序控制和数据采集。典型的**数据采集频率为2kHz。

技术规格
