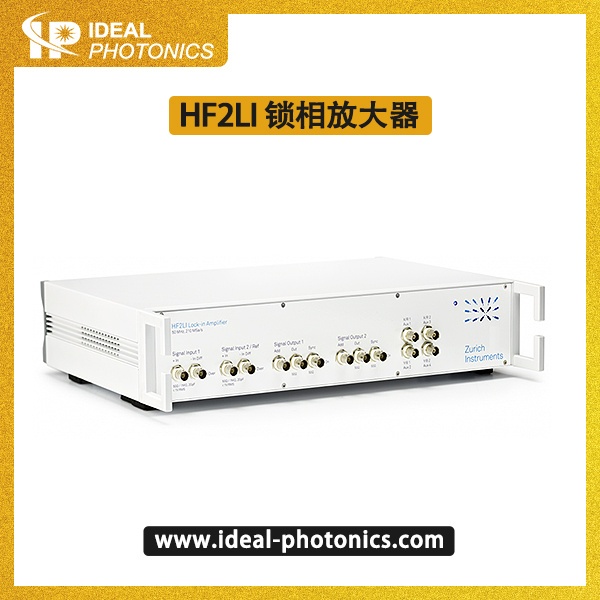

HF2LI 锁相放大器
瑞士苏黎世仪器 (Zurich Instruments) 的 HF2LI锁相放大器(高频，双通 道)是可以测量从直流到 50 MHz 频率范围的数字锁相放大器。它具备双输 入通道，可以替代许多需要用到2台单通道锁相放大器的情况。128位的数 字信号处理提供**的精确度，因而提高噪声性能和动态储备。通过这些 ****的功能，HF2LI把锁相放大器提高到了新的水平，并能够应用到频 率要求更高的更多的场合，以前模拟仪器的频率范围受到了极大的限制。 高速数据采集可通过高速USB连接计算机来实现。HF2LI具有强大的图形用 户界面和多种编程接口，使用非常方便。
产品特点
· 采样率210 MSa/s，频率范围DC - 50 MHz 2 个独立锁相通道，2 个信号源
· 每通道提供基波和 2 个谐波测量
· 4 个辅助输出，2 个辅助输入
· 高速 USB 2.0，480 Mbit/s
· LabOne®软件包:示波器，参数扫描仪，频谱分析仪等等
产品应用
· 传感和驱动:MEMS陀螺仪，加速度计微流体
· 非线性成像:CARS，SRS，太赫兹等
· 激光光谱原子力显微镜(AFM)
· 扫描探针显微镜(SPM)
· 无损检测医疗技术
功能图解
高精度输入
HF2LI 的双输入通道经优化设计达到超低噪声水平。高达模拟输入带宽 4 倍 的210 MSa/s 采样率充分保证信号的完全捕获信号并避免混叠。
信号输出
HF2LI 的2路高频输出来源于*多6 个 直流到 50 MHz 的正弦波线性组合。当 启用HF2LI-MF多频选件时，即可以为每个正弦波分量设置振幅、频率和相 移。
解调器和滤波器
HF2LI提供6个双相解调器。每个解调器都可通过自带的滤波器做独立设置， 包括从1μs到500s的时间常数(相当于80μHz到200kHz的解调信号带宽) 和1到8阶滤波器。滤波器基于先进的128位数字架构。相对普通模拟仪器来 说，优势是具备更高的动态储备、零点漂移、精确相移和正交性。
集成工具组
2048点存储深度的集成示波器提供直观的输入信号时域和频域视图。用户可以随时看到输入的和生成的信号，由此可迅速找到正确的设置。频率响 应分析仪可提供精确的频响图。FFT频谱分析仪可提供由锁相放大器解调出的高分辨率频谱图。
锁定操作模式
高频模拟输入
HF analog output
Demodulator and reference
Scope
Spectrum Analyzer
Sweeper
Auxiliary signals
Other interfaces
一般规格
