数字微镜器件 (DMD) 是 DLP 技术的核心部分,DMD是光学半导体模块,允许以数字方式对光进行处理和投影。结合光源和光学器件,可以实现在速度、精度和效率上远超过其它空间光调制方式的二进制图形。DMD芯片主要的工作方式是依据后端电路传递给CMOS芯片的不同信号,调控片上每个微镜的旋转位置,进而使得照射在微镜上的光线有选择的反射道不同方向。他的每个镜片都可分别围绕铰接斜轴进行 +/- 12° 的偏转。镜片的偏转(正极和负极)是通过更改底层 CMOS 控制电路和镜片复位信号的二进制状态进行单独控制的,从而使其可以在 DLP 投影系统倾向光源(打开)或背离光源(关闭),在投影表面造成像素的或明或暗。DLP技术应用广泛,包括医疗成像、光纤网络、生命科学、光谱分析、光学测量和无掩模光刻。还有,共焦距显微技术,全息数据存贮,结构照明,立体显示等。
我们目前的DMD空间光调制器基于TI公司的DLP Discovery 4100芯片组,可用波长范围覆盖从350nm紫外到2500nm近红外波段,带冷却的A型DMD封装可在高达60W的光功率下工作。所有超高速V系列DMD空间光调制器均支持USB3.0接口,*小可实现1500fps的高速实时数据载入。超高速DMD空间光调制器控制板配备的超高速Virtex-7 FPGA和USB3.0控制器固件,可使客户在进行硬件和固件相关开发时节省大量时间和成本。
DMD产品型号

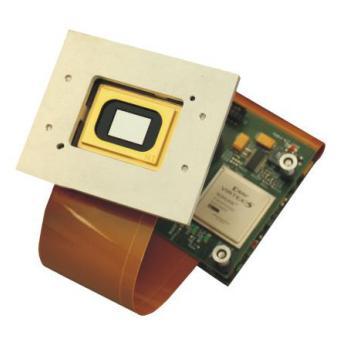

上海瞬渺光电技术有限公司的超高速V系列DMD空间光调制器基于TI 的DLP Discovery 4100芯片组;集成了USB3.0接口和64Gbits的片上内存,使得帧频可高达22.727kHz,拥有当前市场上DLP系列产品的**性能,非常适用于教育,科研,工业、医疗和高级显示应用等领域。
上海瞬渺光电技术有限公司的超高速V系列DMD空间光调制器基于Discovery 4100芯片组,代表了当前市场上DLP系列产品的**性能级别。
提供非常灵活的控制,能适用于各种相关应用,利用Discovery 4100芯片组50Gbit/s的带宽特性,帧频可高达22 727fps,更是支持ALP API 扩展,通过只使用部分像元,使得帧频高达50fps.
可用波长范围覆盖从350nm紫外到2500nm近红外波段,带冷却的A型DMD封装可在高达60W的光功率下工作。所有超高速V系列DMD空间光调制器均支持USB3.0接口,*小可实现1500fps的高速实时数据载入。超高速DMD空间光调制器控制板配备的超高速Virtex-7 FPGA和USB3.0控制器固件,可使客户在进行硬件和固件相关开发时节省大量时间和成本。
应用领域:适用于教育,科研,工业、医疗和高级显示应用,包括无掩膜光刻、3D全息、结构光照明显微镜、单像素相机、3D打印、自适应光学显微镜、3D测量及3D扫描等。
需要与ALP-4控制套装联合使用以实现正常功能和可靠运行。兼容windows操作系统的USB 3.0控制器使之十分易于集成到任何型号的个人电脑,一台电脑可以同时控制多个超高速DMD空间光调制器,传输速率*小可达1500Hz。应用程序接口(DLL动态链接库)兼容标准开发平台如C++,.NET,LABVIEW,MATLAB等。
优势:
l超高速 22 727Hz
l超高分辨率 1920 x 1200
lUSB3.0接口
l64Gbits片上内存
l高兼容性DLL动态函数库
l集成大部分功能的Demo软件
l开源Demo软件源代码
超高速V系列DMD空间光调制器可分为可见光和紫外波段两种
V-7000 0.7英寸XGA 1024 x 768 DMD 支持紫外和可见光
V-7001 0.7 1024 x 768英寸XGA DMD 支持紫外和可见光
V-9501 0.95英寸 1080p DMD 支持紫外和可见光
V-9601 0.96英寸WUXGA 1920 x 1200 DMD 仅支持可见光
超高速V系列DMD空间光调制器参数
V-7000 USB2.0/32Gbit内存/ALP4.2/22.727kHz
V-7000 | |
DLP芯片组系列 | Discovery 4100 |
DMD 类型 | 0.7” XGA 2XLVDS |
适用波段 | VIS,UV |
DMD微镜阵列 | 1024 x 768 |
微镜尺寸 | 13.7微米 |
封装尺寸 | 14.0 x 10.5mm2 |
控制板尺寸 | 71 x 68mm2 |
DMD板尺寸 | 67 x 50mm2 |
数据线长度 | 90mm |
RAM | 32Gbit |
DLP控制器 | ALP-4.2 |
刷新率(1bit) | 22 727Hz |
刷新率(6bit) | 1091Hz |
刷新率(8bit) | 290Hz |
PC接口 | USB2.0 |
PC传输速率 | 400 … 1600fps |
USB3.0 / 64Gbit内存 / ALP4.3/22.727kHz
瞬渺DMD | V-7001 | V-9501 | V-9601 |
DLP芯片组系列 | Discovery 4100 | Discovery 4100 | Discovery 4100 |
DMD 类型 | 0.7” XGA 2XLVDS | 0.95” 1080p 2xLVDS | 0.96” WUXGA 2xLVDS |
适用波段 | VIS, UV | VIS, UV | VIS, UV |
DMD微镜阵列 | 1024 x 768 | 1920 x 1080 | 1920 x 1200 |
微镜尺寸 | 13.7微米 | 10.8 微米 | 10.8 微米 |
封装尺寸 | 14.0 x 10.5mm2 | 20.7 x 11.7 mm2 | 20.7 x 13.0 mm2 |
控制板尺寸 | 162 x 99mm2 | 162 x 99mm2 | 162 x 99mm2 |
DMD板尺寸 | 67 x 50mm2 | 102 x 83mm2 | 102 x 83mm2 |
数据线长度 | 127mm/305mm | 127mm/305mm | 127mm/305mm |
RAM | 64Gbit | 64Gbit | 64Gbit |
控制软件 | ALP-4.3 | ALP-4.3 | ALP-4.3 |
刷新率(1bit) | 22 727Hz | 17 857 Hz | 16 393 Hz |
刷新率(6bit) | 1091Hz | 987 Hz | 930 Hz |
刷新率(8bit) | 290Hz | 266 Hz | 261 Hz |
PC接口 | USB3.0 | USB3.0 | USB3.0 |
PC传输速率 | >1500fps | >750fps | >700fps |
