BQ系列高压强排矿用隔爆型潜水电泵

直接联系

济宁安泰矿山设备制造有限公司

山东

产品规格型号

参考报价：

面议

品牌：

安泰矿山

型号：

BQ系列高压强排矿用隔爆型潜水电泵

关注度：

441

产品介绍

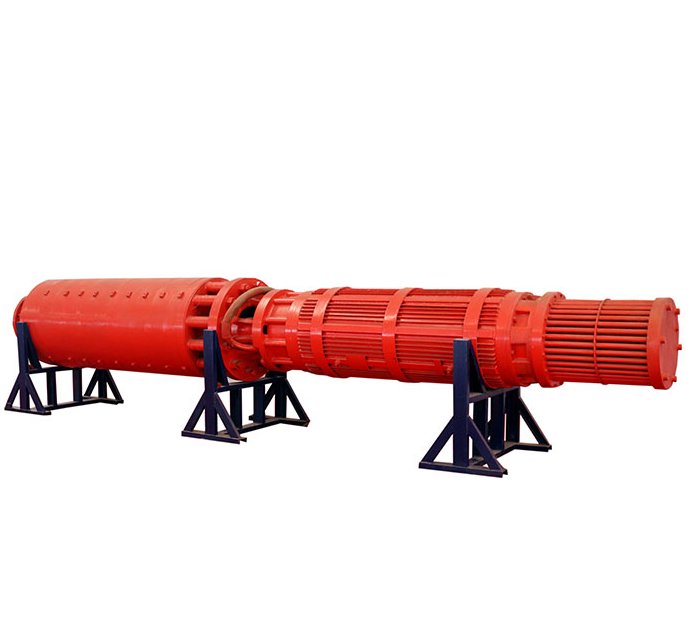

　BQ系列高压强排矿用隔爆型潜水电泵是我公司与河南矿山抢险排水救灾中心联合研发的大型矿用排水设备。河南矿山抢险排水救灾中心，具有雄厚的技术力量，先后参与了国内140多次矿井抢险救灾排水工作，积累了丰富的抢险排水经验，并承担了多项省科技攻关项目；我公司多年来一直致力于矿用隔爆型潜水排沙电泵的研发与生产，具有先进的工艺和机械设备，生产制造力量雄厚，获得多项国家及省部级科技进步奖。BQ系列高压强排矿用隔爆型潜水电泵的设计制造综合运用了我公司的先进生产技术和河南矿山抢险排水救灾中心在矿山抢险排水中积累的丰富运行实践经验。该产品由双吸或单吸多级离心泵与充水式高压潜水三相异步电动机组成一个整体，整机潜入水中运行。该产品具有安全可靠、结构先进、工艺精良、选材合理、高效节能、安装维护方便等优点。主要用途

　　本系列产品设计生产执行GB3836.1-2010爆炸性环境。

　　第1部分：设备通用要求和GB3836.2-2010爆炸性环境；

　　第2部分：由隔爆外壳“d”保护的设备标准规定，防爆型式为隔爆型，隔爆标志ExdI，适用于含有甲烷或煤尘等爆炸性气体环境的矿井正常生产排水和透水矿井的抢险救灾、排水复矿的排水。

使用条件

　　1.电源电压：6000V或10000V

　　2.介质：PH4-10

　　3.环境水温：≤50℃

　　4.固体含量：≤10%

　　5.安装方式：立式、卧式或斜式

　　6.潜没深度：≤700m，但*低淹没水位应不低于逆止阀的出口凸缘上平面

显著特点

　　1.高效节能。采用高效水力模型，泵效率高，高效区宽，节能效果显著。

　　2.安全防爆。电机内充水，隔爆型结构，潜入水下工作，电机散热充分，全扬程无过载设计，保证安全运行，无须担忧电机过载烧坏。

　　3.流量大、扬程高。流量100-1740m3/h，扬程85-1500 m，满足大流量、高扬程排水需求。

　　4.安装运行方便。机电一体，结构紧凑，体积小，重量轻，可根据使用环境选择立式、卧式、斜式安装方式。

　　5.技术先进可靠。轴向力自平衡结构，有效降低推力轴承负荷，运行性能稳定，使用寿命长。过流部件选用耐磨材质，适应含沙量较大水质。

电泵性能参数：

型号规格	流量 ( m³ /h)	扬程 (m)	叶轮级数	电泵效率 (%)	同步转速 (r/min)	电机功率 (kW)	额定电压(KV)	出水口径 (mm)
BQ100-595/6-355/W-S	100	595	6	47.9	1500	355	6/10	100
BQ100-600/7-400/W-S		600	7			400
BQ100-680/8-400/W-S		680	8			400
BQ100-765/9-450/W-S		765	9			450
BQ100-850/10-500/W-S		850	10	48.4		500
BQ100-935/11-560/W-S		935	11			560
BQ100-1020/12-630/W-S		1020	12			630
BQ100-1110/13-710/W-S		1110	13			710
BQ150-450/5-400/W-S	150	450	5	52.2	1500	400	6/10	150
BQ150-510/6-400/W-S		510	6	52.2		400
BQ150-600/7-500/W-S		600	7	52.8		500
BQ150-680/8-560/W-S		680	8			560
BQ150-765/9-630/W-S		765	9			630
BQ150-850/10-710/W-S		850	10			710
BQ150-935/11-800/W-S		935	11	53.4		800
BQ150-1020/12-900/W-S		1020	12	53.4		900
BQ200-350/4-400/ W-S	200	350	4	56.6	1500	400	6/10	200
BQ200-425/5-450/ W-S		425	5	56.6		450
BQ200-510/6-500/W-S		510	6	57.2		500
BQ200-600/7-630/W-S		600	7			630
BQ200-680/8-710/W-S		680	8			710
BQ200-765/9-800/W-S		765	9	57.9		800
BQ200-850/10-900/W-S		850	10	57.9		900
BQ200-935/11-1000/W-S		935	11	58.2		1000
BQ200-1020/12-1000/W-S		1020	12			1000
BQ200-1110/13-1120/W-S		1110	13			1120
BQ280-340/4-400/W-S	280	340	4	58.3	1500	400	6/10	250
BQ280-425/5-500/W-S		425	5	59		500
BQ280-540/6-630/W-S		540	6	59		630
BQ280-650/7-800/W-S		650	7	59.6		800
BQ280-730/8-900/W-S		730	8	59.6		900
BQ280-850/9-1000/W-S		850	9	60		1000
BQ280-920/10-1120/W-S		920	10	60		1120
BQ280-1035/11-1200/W-S		1035	11	60.3		1200
BQ280-1200/12-1400/W-S		1200	12			1400
BQ280-1330/13-1600/W-S		1330	13			1600
BQ280-1445/14-1800/W-S		1445	14			1800
BQ300-270/3-400/W-S	300	270	3	59.2	1500	400	6/10	250
BQ300-360/4-500/W-S		360	4	59.8		500
BQ300-450/5-630/W-S		450	5			630
BQ300-510/6-710/W-S		510	6			710
BQ300-595/7-800/W-S		595	7	60.5		800
BQ400-255/3-450/W-S	400	255	3	60	1500	450	6/10	250
BQ400-340/4-630/W-S		340	4	60.7		630
BQ400-425/5-800/W-S		425	5	61.4		800
BQ400-510/6-900/W-S		510	6	61.4		900
BQ400-600/7-1000/W-S		600	7	61.8		1000
BQ400-680/8-1120/W-S		680	8	61.8		1120
BQ400-765/9-1400/W-S		765	9	62.1		1400
BQ400-850/10-1600/W-S		850	10			1600
BQ400-935/11-1800/W-S		935	11			1800
BQ400-1020/12-1900/W-S		1020	12	62.4		1900
BQ450-170/2-355/W-S	450	170	2	60.9	1500	355	6/10	250
BQ450-255/3-500/W-S		255	3	61.6		500
BQ450-350/4-630/W-S		350	4	61.6		630
BQ450-425/5-800/W-S		425	5	62.3		800
BQ450-510/6-1000/W-S		510	6	62.7		1000
BQ500-240/3-500/W-S	500	240	3	63.4	1500	500	6/10	250
BQ500-280/3-560/W-S		280	3			560
BQ500-340/4-630/W-S		340	4			630
BQ500-360/4-710/W-S		360	4			710
BQ500-440/5-900/W-S		440	5	64.1		900
BQ500-520/6-1000/W-S		520	6	64.4		1000
BQ500-560/6-1120/W-S		560	6	64.4		1120
BQ500-630/7-1200/W-S		630	7	64.8		1200
BQ500-720/8-1400/W-S		720	8			1400
BQ500-810/9-1600/W-S		810	9			1600
BQ500-920/10-1800/W-S		920	10			1800
BQ500-1000/11-2000/W-S		1000	11	65.2		2000
BQ500-1080/12-2200/W-S		1080	12	65.2		2200
BQ550-170/2-400/W-S	550	170	2	66.6	1500	400	6/10	250
BQ550-255/3-560/W-S		255	3	66.6		560
BQ550-340/4-800/W-S		340	4	67		800
BQ550-430/5-1000/W-S		430	5	67		1000
BQ550-515/6-1200/W-S		515	6	66.6		1200		350
BQ550-600/7-1400/W-S		600	7			1400
BQ550-690/8-1600/W-S		690	8			1600
BQ550-770/9-1800/W-S		770	9			1800
BQ550-855/10-2000/W-S		855	10	67		2000
BQ550-940/11-2200/W-S		940	11	67		2200
BQ600-170/2-450/W-S	600	170	2	59.2	1500	450	6/10	350
BQ600-255/3-710/W-S		255	3	59.8		710
BQ600-340/4-900/W-S		340	4	60.5		900
BQ600-430/5-1120/W-S		430	5	60.9		1120
BQ600-515/6-1400/W-S		515	6	61.2		1400
BQ600-600/6-1800/W-S		600	6	61.2		1800
BQ725-132/3-400/W-S	725	132	3	67.9	1500	400	6/10	350
BQ725-160/4-500/W-S		160	4	68.6		500
BQ725-215/5-630/W-S		215	5			630
BQ725-265/6-710/W-S		265	6			710
BQ725-290/7-800/W-S		290	7	69.4		800
BQ725-320/8-900/W-S		320	8	69.4		900
BQ725-360/9-1000/W-S		360	9	69.8		1000
BQ725-400/10-1120/W-S		400	10	69.8		1120
BQ725-480/12-1200/W-S		480	12	70.2		1200
BQ725-520/13-1400/W-S		520	13			1400
BQ725-600/15-1600/W-S		600	15			1600
BQ725-640/16-1800/W-S		640	16			1800
BQ725-690/17-1900/W-S		690	17	70.6		1900
BQ725-720/18-2000/W-S		720	18			2000
BQ725-765/19-2200/W-S		765	19			2200
BQ1000-100-400/W-S	1000	100	1	64.4	1500	400	6/10	350
BQ1000-200/2-800/W-S		200	2	65.1		800
BQ1000-270/3-1120/W-S		270	3	66.2		1120
BQ1000-395/4-1600/W-S		395	4	66.6		1600
BQ1000-450/5-1800/W-S		450	5			1800
BQ1000-560/6-2200/W-S		560	6			2200
BQ1100-100-450/W-S	1100	100	1	65.3	1500	450	6/10	350
BQ1100-170/2-800/W-S		170	2	66.8		800
BQ1100-255/3-1200/W-S		255	3	67.5		1200
BQ1100-340/4-1600/W-S		340	4	67.5		1600
BQ1100-430/5-2000/W-S		430	5	67.9		2000
BQ1450-85/2-500/W-S	1450	85	2	72.2	1500	500	6/10	350
BQ1450-135/3-710/W-S		135	3	72.2		710
BQ1450-160/4-900/W-S		160	4	73		900
BQ1450-200/5-1000/W-S		200	5	73.4		1000
BQ1450-240/6-1200/W-S		240	6	73.8		1200
BQ1450-280/7-1400/W-S		280	7			1400
BQ1450-295/7-1600/W-S		295	7			1600
BQ1450-320/8-1800/W-S		320	8			1800
BQ1450-360/9-2000/W-S		360	9	74.2		2000
BQ1450-400/10-2200/W-S		400	10	74.2		2200

电机性能参数：

型号	额定功率 (kW)	额定电压 (kV)	额定电流 (A)	效率 (%)	功率因数 (cosφ)	转速 (r/min)	接法	启动电流倍数	启动转矩倍数	**转矩倍数
YBQ-355/4-S(6000)	355	6	44.8	89	0.85	1500	Y	6.5	1.8	0.8
YBQ-400/4-S(6000)	400		49.6
YBQ-450/4-S(6000)	450		55.3
YBQ-500/4-S(6000)	500		61.5	90	0.86
YBQ-560/4-S(6000)	560		68
YBQ-630/4-S(6000)	630		72.4
YBQ-710/4-S(6000)	710		85.5
YBQ-800/4-S(6000)	800		96.6	91	0.86
YBQ-900/4-S(6000)	900		107.2	91	0.86
YBQ-1000/4-S(6000)	1000		118.8	91.5	0.86
YBQ-1120/4-S(6000)	1120		133	91.5	0.86
YBQ-1200/4-S(6000)	1200		142	92	0.87
YBQ-1400/4-S(6000)	1400		168.4
YBQ-1600/4-S(6000)	1600		192.5
YBQ-1800/4-S(6000)	1800		216.6
YBQ-1900/4-S(6000)	1900		243.6
YBQ-2000/4-S(6000)	2000		251.7	92.5	0.88
YBQ-2200/4-S(6000)	2200		266.6	92.5	0.88
YBQ-355/4-S(10000)	355	10	29	88	0.85	1500	Y	6.5	1.8	0.8
YBQ-400/4-S(10000)	400		31.6
YBQ-450/4-S(10000)	450		35.6
YBQ-500/4-S(10000)	500		39.3	89	0.86
YBQ-560/4-S(10000)	560		44.1
YBQ-630/4-S(10000)	630		48.7
YBQ-710/4-S(10000)	710		55.8
YBQ-800/4-S(10000)	800		61.5	90	0.86
YBQ-900/4-S(10000)	900		68.4	90	0.86
YBQ-1000/4-S(10000)	1000		75.6	90.5	0.86
YBQ-1120/4-S(10000)	1120		83.8	90.5	0.86
YBQ-1200/4-S(10000)	1200		89.5	91	0.87
YBQ-1400/4-S(10000)	1400		103.4
YBQ-1600/4-S(10000)	1600		116.7
YBQ-1800/4-S(10000)	1800		130.6
YBQ-1900/4-S(10000)	1900		139.7
YBQ-2000/4-S(10000)	2000		144.5	91.5	0.88
				91.5	0.88
