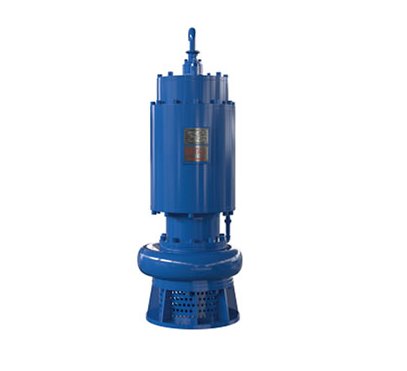

WQB半内装式

直接联系

济宁安泰矿山设备制造有限公司

山东

产品规格型号

参考报价：

面议

品牌：

安泰矿山

型号：

WQB半内装式

关注度：

441

产品介绍

产品概述

　　WQB系列工厂用隔爆型潜污水电泵是我公司**研制的新型防爆产品，防爆性能按照GB3836.1-2010 《爆炸性环境第1部分：设备通用要求》和GB3836.2-2010《爆炸性环境第2部分：由隔爆外壳“d”保护的设备》标准要求制成隔爆型，防爆标志：ExdIIBT4。整个系列产品均取得防爆合格证，型号齐全，选型方便。

主要用途

　　产品用于工厂ⅡB级，温度组别为T1-T4组的可燃气体或蒸汽与空气形成的爆炸性混合物场所的污水排放。适用于煤化工、石油化工、市政工程、城市工业、医院、宾馆、住宅小区等场所。

使用条件

　　1.符合产品防爆标志的有隔爆要求的场合。

　　2.电源电压：电压380V、660V、1140V，三相，50Hz。

　　3.输送介质温度：0-40℃（超过此温度另有热水泵型）。

　　4.输送介质PH值：5-9。

　　5.介质重度：≤1100Kg / m3。

　　6.**潜水深度：10m。

型号意义

防爆要点

　　隔爆型潜污水电泵电机内部的爆炸性气体混合物产生爆炸时，隔爆外壳应不损坏，并且内部火焰不会通过隔爆外壳接合面引起外部由一种、多种气体或蒸汽形成的爆炸性环境的点燃。组成隔爆外壳的零件均按GB3836.2-2000的规定作水压试验，以保证能承受**内部爆炸压力。

　　本隔爆型潜污水电泵的隔爆标志为ExdIIBT4，适用于工厂ⅡB级，温度组别为T1-T4组的可燃气体或蒸汽与空气形成的爆炸性混合物场所，机组**表面温度必须符合下表规定：

温度组别	T1	T2	T3	T4
允许**表面温度	450	300	200	135

性能参数表

序号	型号	流量（m³/h）	扬程（m）	同步转速（r/min）	功率（kW）	效率（%）	排出口径（mm）
1	10-15-1.5	10	15	3000	1.5	31	50
2	15-16-1.5	15	16			32.5
3	25-7-1.5	25	7			35.5
4	15-22-2.2	15	22		2.2	36
5	25-10-2.2	25	10			36
6	35-7-2.2	35	7			38
7	10-32-3	10	32		3	31
8	15-25-3	15	25			31.5
9	25-15-3	25	15			37
10	40-12-3	40	12			41.5	65
11	52-7-3	52	7			41.5	80
12	15-32-4	15	32		4	34.6	50
13	20-30-4	20	30			41
14	25-22-4	25	22			37.8
15	50-15-4	50	15			43.3	80
16	75-8-4	75	8			44	100
17	12-50-5.5	12	50		5.5	33	50
18	20-40-5.5	20	40			34
19	30-30-5.5	30	30			44
20	40-20-5.5	40	20			44.5
21	70-15-5.5	70	15			45.8	80
22	100-10-5.5	100	10			52.5	100
23	25-50-7.5	25	50		7.5	46.7	50
24	30-36-7.5	30	36			44.5
25	50-30-7.5	50	30			55
26	75-20-7.5	75	20			55	80
27	100-15-7.5	100	15			55.3	100
28	145-10-7.5	145	10	3000	7.5	56.5	150
29	20-65-11	20	65	1500	11	38.6	50
30	40-40-11	40	40			46	80
31	50-35-11	50	35			56	80
32	80-20-11	80	20			56.5	100
33	150-15-11	150	15			55.8	150
34	200-10-11	200	10			57.5	150
35	40-50-15	40	50		15	44	80
36	60-35-15	60	35			45.3	100
37	100-22-15	100	22			48.6	100
38	170-18-15	170	18			56.5	150
39	200-15-15	200	15			57	150
40	300-10-15	300	10			58	200
41	80-35-18.5	80	35		18.5	47	100
42	100-30-18.5	100	30			48	100
43	150-25-18.5	150	25			57.5	150
44	250-15-18.5	250	15			59	200
45	40-80-22	40	80		22	44	80
46	60-50-22	60	50			45.8
47	80-40-22	80	40			47
48	150-30-22	150	30			59.3	150
49	200-20-22	200	20			60	150
50	300-15-22	300	15			61	200
51	80-60-30	80	60		30	48.5	80
52	120-50-30	120	50			57.8	150
53	200-30-30	200	30			59	150
54	300-20-30	300	20			61	200
55	400-15-30	400	15	1500	30	63	200
56	100-70-37	100	70		37	58.5	100
57	150-45-37	150	45			62	150
58	350-25-37	350	25			69.5	200
59	500-15-37	500	15			72	250
60	150-50-45	150	50		45	57	150
61	400-25-45	400	25			66	200
62	500-20-45	500	20			67	250
63	600-15-45	600	15			69	250
64	150-70-55	150	70		55	58	150
65	200-50-55	200	50			59	150
66	400-30-55	400	30			66.6	200
67	500-25-55	500	25			68.3	250
68	600-20-55	600	20			68.5	250
69	200-70-75	200	70		75	58	150
70	300-50-75	300	50			60.5	200
71	400-40-75	400	40			67	200
72	600-28-75	600	25			68	250
73	800-20-75	800	20			69	300
74	220-70-90	220	70		90	58.5	150
75	300-60-90	300	60			62	200
76	500-35-90	500	35			64	200
77	900-20-90	900	20			70	300
78	400-60-110	400	60		110	69.8	200
79	600-40-110	600	40			70	250
80	700-32-110	700	32			71.5	250
81	1000-25-110	1000	25			73	300
82	600-50-132	600	50	1500	132	70	200
83	500-60-132	500	60			69	200
84	800-35-132	800	35			69.8	250
85	1000-30-132	1000	30			80	300
86	700-50-160	700	50		160	71.3	250
87	1000-35-160	1000	35			75	350
88	1500-25-160	1500	25			76.5	400
89	2000-20-160	2000	20			80	400
90	800-50-185	800	50		185	72.3	250
91	1000-40-185	1000	40			73.8	300
92	1500-30-185	1500	30			74.9	400
93	2500-18-185	2500	18			81.4	500
94	1200-40-200	1200	40		200	76	350
95	1500-32-200	1500	32			77.4	400
96	2000-25-200	2000	25			80	400
97	3000-16-200	3000	16			79.8	500
