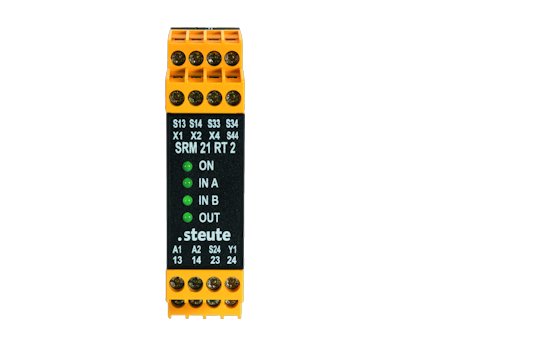

安全继电器模块 SRM 21 RT2

安全相关数据:
适用标准	EN ISO 13849-1, EN 62061, EN 60204-1, BG-GS-ET-20, EN 60947-5-1, EN 60947-5-3, EN 61326-3-1
外壳	聚碳酸酯, 黑色
拧紧力矩	螺丝连接端子: 约0.8 Nm
防护等级	外壳IP 40, 端子块 IP 20依据IEC/EN 60529, 抗冲击防护依据VBG 4
EN ISO 13849-1	性能等级 PL e
类别	4
TM	max. 20 years
系统平均无危险故障时间	> 113 years
DC/DCavg	> 99 %
EN 62061	SIL CL 3
PFHd	3 x 10-8 1/h
hop	8 小时/天
dop	220 天/年
tzyklus	30 s
EN 60204-1	stop category 0
注释	The safety-related data are based on a load of 24 V / 1 A / DC-1 for the enabling paths. With higher load currents for the enabling paths and other requirement rates nop, the safety-related data vary from the given data and can be provided on request.
触点材质	银, 镀金
安装	DIN 导轨安装依
连接类型	screw connection terminals with + and - screws
线缆横截面	min. 1x 0.5 mm² (AWG 20) including conductor ferrules, max. 1x 2.5 mm² (AWG 14) including conductor ferrules, 2x 1.5 mm² (AWG 16) including conductor ferrules
额定工作电压 Ue	24 VDC ±15 %
额定工作电流 Ie	0.125 A
额定绝缘电压 Ui	250 VAC
额定冲击耐受电压 Uimp	4 kV

限制短路电流	100 A
输入	1个反馈电路, 1个启动输入端 (监控)
输出	2个可用通道, 1个晶体管输出作为信号输出
额定工作电压/电流 Ie/Ue	to EN 60947-5-1: 2 A/230 VAC; 1 A/24 VDC to CSA: B300/R300, 250 VAC
约定发热电流Ithe	5 A
应用类别	AC-15; DC-13
触点负载容量	min. 10 mA
典型输入电压	20 VDC
典型输入电流	22 mA
信号输出**负载	20 mA
短路保护	2 A电源缓供, 可用通道 6 A gG/gN 型熔丝管
吸合延时	≤ 20 ms
释放延时	≤ 20 ms
风险时刻	≤ 0.5 s (switch-on delay)
迟滞时限 tv	< 200 ms
机械寿命	> 50百万操作次数
显示	1个LED显示电源电压, 1个LED用于A和B输入, 1个LED用于授权
防污等级	2
过电压类别	III
环境温度	–22 °C … +55 °C
贮藏和运输温度	–22 °C … +70 °C
相对湿度	10 % ... 90 %
抗冲击性	15 g
产品认证
注释	电感负载 (接触器、继电器等) 要通过适当的电路加以抑制.
