喷雾造粒流化床干燥机
面议
凯普特
喷雾造粒流化床干燥机
286
系统基本组成简介
ZLGWL流化床干燥系统由热源(燃煤、燃油、燃气、蒸汽、电)、流化床主机、喷雾系统设备、分离设备(内置布袋除尘器、外置旋风分离器+布袋除尘器、外置旋风分离器+湿式除尘器、多级旋风分离器)、风机、控制系统等组成。可进行连续或间歇操作,能够将乳液、溶液、高温熔融液一次性造粒并干燥,平均粒度在0.5毫米至5毫米范围内可调。
工作原理
在固定流化床内部加入特殊设计的雾化器,通过雾化器将料液雾化成细小的液滴,液滴与流化床内处于流态化的不同颗粒的物料接触,并附着在颗粒表面完成干燥造粒过程,通过调节出料控制器,可以得到不同粒度的物料颗粒。
系统设备优势
1.独特设计的雾化系统,可以保证不断料液的情况下不堵塞
2.可以对粉状物料进行造粒增大,保证速溶、环保
3.造粒、干燥、冷却可在一台流化床中完成,节省费用
4.造粒粒度可调

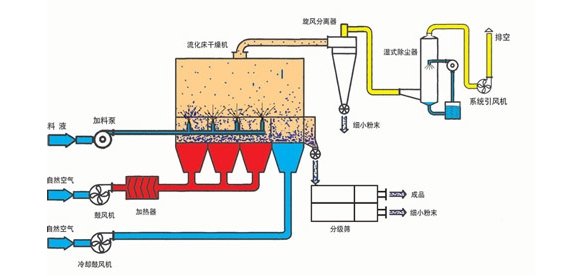

工艺流程
典型适用物料
氯化钙、氯化镁、尿素、控释复合肥、硝酸钾、硫酸镁、硫酸钠、明矾、玉米醪液、动物血浆、动物血清、各种粉状颜料、粉状农药 复合氨基酸、速溶咖啡、奶粉、豆奶粉
参考选型表
型 号 | 床层面积(㎡) | 造粒量(kg/h) | 进口风温(℃) | 装机功率(KW)* | 装机功率(KW)# | 备注 |
GWL100 | 1.0 | 50~300 | 150~450
| 32 | 20 | *热源为热风炉 #热源为蒸汽 |
GWL200 | 2.0 | 100~600 | 55 | 30 | ||
GWL300 | 3.0 | 100~1500 | 70 | 40 | ||
GWL400 | 4.0 | 100~2000 | 100 | 60 | ||
GWL500 | 5.0 | 250~3000 | 160 | 100 | ||
GWL600 | 6.0 | 250~4000 | 210 | 150 | ||
GWL800 | 8.0 | 250~6000 | 300 | 200 | ||
GWL1000 | 10.0 | 250~7000 | 400 | 300 |
