SNCR脱硝除尘设备
面议
东立环保
SNCR脱硝除尘设备
601
选择性非催化还原(Selective Non-Catalytic Reduction,以下简称为SNCR)脱硝技术,是一种不用催化剂,在850~1100℃的温度范围内,将含氨基的还原剂(如氨水,尿素溶液等)喷入炉内,将烟气中的NOx还原脱除,生成氮气和水的清洁脱硝技术。该法以炉膛为反应器,投资相对较低,施工期短。不足之处在于该法获得的脱硝效果不如催化还原法(SCR),SNCR的脱除效率60%左右,适用于中小型燃煤锅炉、各类窑炉等,尤其适合于改造机组。
一、工艺概述
SNCR系统脱硝技术路线不仅符合环保部技术政策的要求,排放标准达到GB13271-2014《锅炉大气污染物排放标准》,也是目前脱硝技术组合中投资运行费用省、改造工期短、对锅炉现有燃烧系统改动少的方案,更为重要的是,该工艺路线和主要设备在国内已有大量成功业绩,可以满足稳定可靠、系统优化、功能完整、不降低锅炉效率和不影响锅炉正常运行的要求。
反应基理:
在850~1100℃范围内,NH3或尿素还原NOX的主要反应为:
NH3为还原剂:4NH3+4NO+O2→4N2+6H2O
尿素为还原剂:NO+CO(NH2)2+1/2O2→2N2+CO2+H2O
二、技术特点
1、系统简单、施工时间短:不需要改变现有锅炉的设备设置,而只需在现有锅炉的基础上增加氨或尿素储槽、氨或尿素喷射装置及其喷射口即可,安装期短,仅需2天左右停炉时间,小修停炉期间即可完成炉膛施工,尤其适合于改造机组,投资较SCR脱硝大大减少。
2、脱硝效果满足要求:脱硝效率30%~60%,小型机组配合低氮燃烧技术可达70%,NH3逃逸:≤8mg/m3。
3、还原剂多样易得:SNCR技术中使用的脱除NOx的还原剂一般均为含氮化合物,包括氨、12%氨水、尿素、氰尿酸和各种铵盐(醋酸铵、碳酸氢铵、氯化铵、草酸铵、柠檬酸铵等)。其中,实际工程应用较广泛好的是12%氨水和尿素。
4、经济性好:由于SNCR的反应热源由炉内高温提供,不需要昂贵的催化剂系统,因此投资和运行成本较低。
5、系统占地面积小:只需要较小的氨或尿素储槽和输送系统,可放置锅炉附近的空旷位置,不占用锅炉房内紧凑的空间。
6、对锅炉无影响:SNCR技术不需要对锅炉燃烧设备和受热面进行改动,也不需要改变锅炉的常规运行方式,不需要对锅炉排风系统进行改造,对锅炉的主要运行参数不会有显著影响。
8、本项目SNCR系统设备设置操作容易,自动化程度高,故障率低。
9、可兼容:可以与低氮燃烧技术联合使用,实现更高的脱硝效率,满足更加严格的治理要求
三、SNCR系统组成及工艺流程

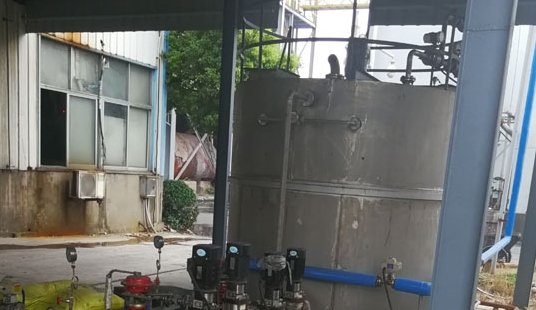

SNCR主要由氨水溶液存储系统,氨水溶液输送系统、稀释水系统、炉前喷射系统组成。
SNCR系统烟气脱硝过程由下面四个基本过程完成:
1、接收和储存还原剂;
2、还原剂的计量输出、与水混合稀释;
3、在锅炉合适位置注入稀释后的还原剂;
4、还原剂与烟气混合进行脱硝反应。
当还原剂为氨水时,工作流程:
氨水溶液由罐车提供到现场,经氨水卸氨系统输送到氨水储存罐里,通过氨水输送系统和稀释混合系统混合成10%左右浓度的氨水溶液,经计量装置、氨水溶液经雾化喷射系统被压缩空气雾化进入炉膛850~1100℃温度区域进行脱NOx反应。
