DMC单机脉冲除尘器
面议
天宁环保

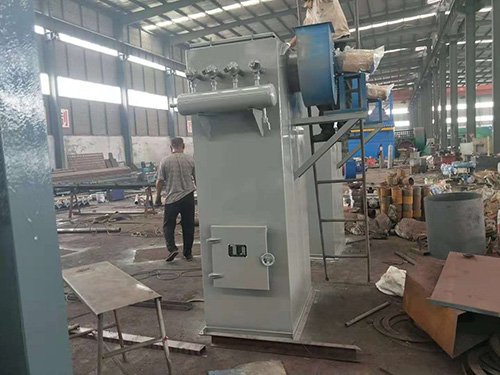

DMC单机脉冲除尘器
988
DMC单机脉冲除尘器是我公司消化吸收 同类产品技术经改进后设计而成的小型布袋除尘器,该类DMC系列单机除尘器是采用高压(0.5~0.7MPa)大流量脉冲阀逐条滤袋喷吹清灰的技术,与国内其它单机相比,具有清灰动能大,清灰的特点。并且体积小,重量轻结构简单紧凑、安装容易、维护方便(外滤式),广泛用于建材、冶金、矿山、煤炭、非金属矿粉加工等行业的含尘气体净化处理系统,是环保除尘的理想设备。
DMC单机脉冲除尘器清下来的粉尘落和灰斗,经排灰阀排出。由此使积附在单机脉冲布袋式除尘器滤袋上的粉尘周期地脉冲喷吹清灰,使净化气体正常通过,单机布袋式除尘器除尘系统运行。
DMC单机脉冲除尘器工作原理:
含尘气体由进气口进入灰斗或通过敞开法兰口进入滤袋室,含尘气体透过滤袋过滤为净气进入净气室,再经净气室排气口,由风机排走。粉尘积附再滤袋的外表面,且不断增加,使袋除尘器的阻力不断上升,为使设备阻力不超过1200Pa,袋除尘器能继续工作,需定期滤袋上的粉尘。清灰是由程序控制器定时顺序启动脉冲阀,使气包内压缩空气(0.5~0.7MPa),由喷吹管孔眼喷出(称一次风)通过文氏管诱导数倍于一次风的周围空气(称二次风)进入滤袋在瞬间急剧膨胀,并伴随着气流的反方向作用抖落粉尘,达到清灰的目的。
DMC单机脉冲除尘器由灰斗、上箱体、中箱体、下箱体等部分组成,上、中、下箱体为分室结构。工作时,含尘气体由进风道进入灰斗,粗尘粒直接落入灰斗底部,细尘粒随气流转折向上进入中、下箱体,粉尘积附在滤袋外表面,过滤后的气体进入上箱体至净气集合管-排风道,经排风机排至大气。清灰过程是先切断该室的净气出口风道,使该室的布袋处于无气流通过的状态(分室停风清灰)。然后开启脉冲阀用压缩空气进行脉冲喷吹清灰,切断阀关闭时间足以在喷吹后从滤袋上剥离的粉尘沉降至灰斗,避免了粉尘在脱离滤袋表面后又随气流附集到相邻滤袋表面的现象,使滤袋清灰,并由可编程序脉冲控制仪对排气阀、脉冲阀及卸灰阀等进行全自动控制。
DMC单机脉冲除尘器主要有以下部分组成:
(1)箱体:包括袋室、净气室、多孔板、滤袋、滤袋骨架、检修门、箱体设计耐压5000Pa。
(2)喷吹系统:包括主气管、喷吹管、脉冲阀、控制仪。
(3)进气排灰部分有两种形式:一种为标准带灰斗式,另一种为敞开法兰式。
DMC单机脉冲除尘器的特点:
1、DMC单机脉冲除尘器采用分室停风脉冲喷吹清灰技术,克服了常规脉冲除尘器和分室反吹除尘器的缺点,清灰,除尘,排放浓度低,漏风率小,能耗少,钢耗少,占地面积少,运行稳定,经济效益好。适用于冶金、建材、水泥、机械、化工、电力、轻工行业的含尘气体的净化与物料的回收。
2、由于采用分室停风脉冲喷吹清灰,喷吹一次就可达到清灰的目的,所以清灰周期延长,降低了清灰能耗,压气耗量可大为降低。同时,滤袋与脉冲阀的疲劳程度也相应减低,从而成倍地提高滤袋与阀片的寿命。
3、检修换袋可在不停系统风机,系统正常运行条件下分室进行。滤袋袋口采用弹性涨圈,密封性能好,牢固。滤袋龙骨采用多角形,减少了袋与龙骨的磨擦,延长了袋的寿命,又便于卸袋。
4、采用上部抽袋方式,换袋时抽出骨架后,脏袋投入箱体下部灰斗,由人孔处取出, 了换袋操作条件。
5、DMC单机脉冲除尘器箱体采用气密性设计,密封性好,检查门用优良的密封材料,制作过程中以煤油检漏,漏风率很低。
6、进、出口风道布置紧凑,气流阻力小。
