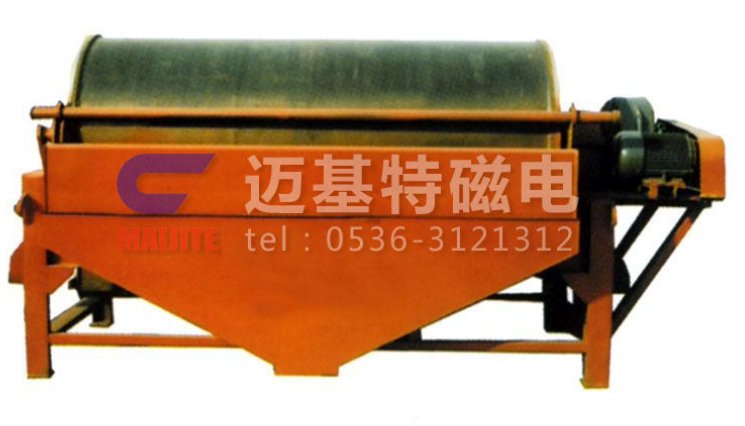

GTB永磁筒式磁选机

GTB

直接联系

潍坊迈基特磁电设备有限公司

产品规格型号

参考报价：

面议

品牌：

迈基特

型号：

GTB

关注度：

4080

范围（量程或细度）：

应用行业：

永磁筒式磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。

典型用户：

永磁筒式磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。

产品介绍

产品简介

　　永磁筒式磁选机适用于矿山、选煤厂等单位，用于弱磁场湿式选别细颗粒的强磁性矿物，或者除去非磁性矿物中混杂的强磁性矿物。
　　该机有三种槽体：半逆流槽（CTB）；顺流槽（CTS）和逆流槽（CTN），分别适用于不同选别颗粒度及不同选别工艺的要求。
　　顺流槽适用于矿石粒度为6-0mm的粗选和精选。
　　逆流槽适用于矿石粒度为0.6-0mm的粗选和扫选，以及选煤工业中重介质回收。
　　半逆流槽适用于矿石粒度为0.5-0mm的粗选和精选，尤其适用于粒度为0.15-0mm矿物的精选。
　　我公司产品的特点是：采用计算机优化设计，磁路合理并严格选用高矫顽力，高剩磁的永磁体，确保磁性在长时间内不降低，保障用户的长远利益，整体结构可靠耐用。

工作原理

　　矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，*终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。精矿随圆筒转到磁系边缘磁力*弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。
　　CTS(N.B)湿式磁选机基本结构：湿式永磁筒式磁选机主要由圆筒、辊筒、刷辊、磁系、槽体、传动部分6部分组成。

技术参数

筒体尺寸	CTS型		CTB型
筒体尺寸	A	a	A	A1
600×600	1423	300	1548	950
600×900	1723	490	1800	1250

筒体尺寸	外型尺寸		安装与连接尺寸
筒体尺寸	A	B	H	A1	H1	a	b	b1	h
CTS750×1200	2280	1620	1340	1500	1050	525	700	777	930
CTS750×1200		1518				600		925	1078
CTS750×1200		1620				825		777	930
CTS750×1800 CTS750×1800 CTS750×1800	2800	1895 1965	1500	2100	1090	900	1000	1100 1230 1100	1265 1455 1265

型号	圆筒尺寸（筒径×长）	筒表面磁感应强度　mT			处理能力		电机功率	筒体转速	机器总重
型号	圆筒尺寸（筒径×长）	磁极几何中心值	扫选区平均值	**磁感应强度	t/h	m 3/h	电机功率	筒体转速	机器总重
CTS-1024 CTN-1024 CTB-1024	1050×2400	160	240	280	52-100	160	5.5	22	5000
CTS-1030 CTN-1030 CTB-1030	1050×3000	160	240	280	65-125	200	7.5	22	6200
CTS-1218 CTN-1218 CTB-1218	1200×1800	148	165	165	47-5	140	5.5	19	5800
CTS-1218 CTN-1218 CTB-1218	1200×1800	160	240	240	47-90	140	5.5	19	5800
CTS-1224 CTN-1224 CTB-1224	1200×2400	148	165	165	82-15	192	7.5	19	6200
CTS-1224 CTN-1224 CTB-1224	1200×2400	160	240	240	82-120	192	7.5	19	6200
CTS-1230 CTN-1230 CTB-1230	1200×3000	148	165	165	80-150	240	7.5	19	7200
CTS-1230 CTN-1230 CTB-1230	1200×3000	160	240	240	80-150	240	7.5	19	7200
CTS-1530 CTN-1530 CTB-1530	1500×3000	180	240	240	90-170	270	11	14	8900
CTS-1540 CTN-1540 CTB-1540	1500×4000	180	240	获取更多信息，请访潍坊迈基特磁电设备有限公司网站产品咨询 GTB永磁筒式磁选机 GTB 请填写您的姓名：* 请填写您的电话：* 请填写您的邮箱：* 请填写您的单位/公司名称：* 请提出您的问题：* 您需要的服务：询盘报价、价格查询发送产品资料与您电话联系发送中国粉体网保护您的隐私权：请参阅我们的保密政策来了解您数据的处理以及您这方面享有的权利。您继续访问我们的网站，表明您接受我们的使用条款 GTB永磁筒式磁选机 - 4080 潍坊迈基特磁电设备有限公司的其他产品 FLOW MJT-DF系列电磁干粉高梯度磁选机 MJT-DF系列 MJT-DJ系列电磁浆料高梯度磁选机 MJT-DJ系列 CBSG粉体智能自动磁选机 CBSG GPBS系列高梯度板式磁选机 GPBS系列 YGC-I永磁干粉辊式高梯度磁选机 YGC-I 15000GS高强磁辊 CXG系列干式磁选机 CXG系列旋转式磁棒除铁器 CXGB系列干式磁选机 CXGB系列 GTB永磁筒式磁选机 GTB CTG直列式旱选机 CTG RCDA系列风冷式悬挂电磁除铁器 RCDA系列磁选设备除铁器 SLon立环脉动高梯度磁选机 SLon 除铁机、除铁器除铁器电磁浆料湿式磁选机 HTDZ系列 LHT格栅式永磁除铁器 LHT型永磁除铁器 RYX-RC CTS系列湿式磁选机 CTS 除铁机旋转格栅永磁除铁器旋转格栅永磁除铁器 NIS系列除铁器 NIS系列除铁器美国艺利（ERIEZ）电磁振动给料机 A/C HS HD 相关搜索磁力耦合器 RCYB系列悬挂式永磁除铁器高梯度磁选机磁选机磁选机永磁高梯度磁选机 CTG干选筒式磁选机磁选机磁选机 RCA系列强力永磁筒流体管道除铁器 BTF-磁选机干式磁选机 CT永磁磁力滚筒磁选机管道式永磁自动除铁器大块干式磁选机全自动磁选机锰矿干式磁选机永磁筒式磁选机 RCDA系列风冷悬挂式电磁除铁器关于我们联系我们成为参展商 © 2024 版权所有 - 京ICP证050428号
