仪表接线全攻略,3 步搞定! | 数字版GMT-H2称重仪表与数字接线盒、传感器的接线教程
2025-07-05     来源:深圳市杰曼科技股份有限公司   >>进入该公司展台



GMT-H2

连接操作

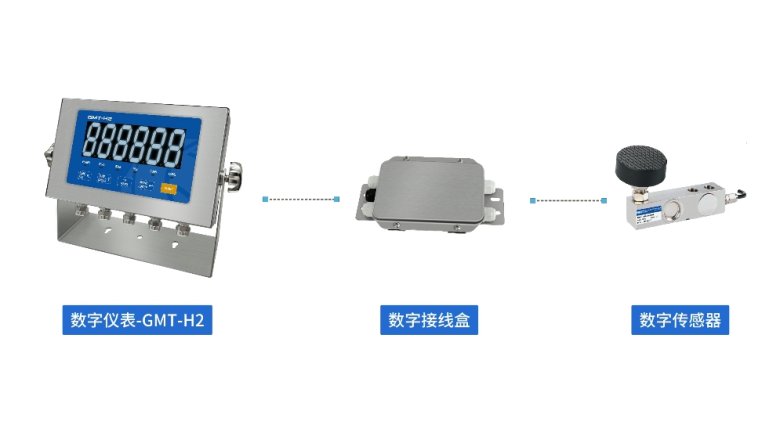

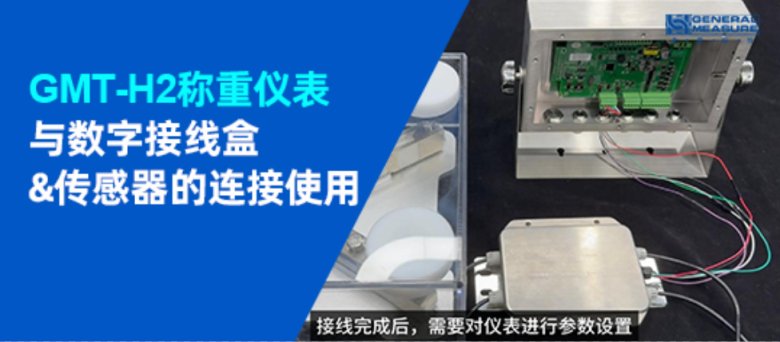

大家好!欢迎来到杰曼小课堂。今天为大家讲解数字版本GMT-H2称重变送仪表与数字接线盒以及数字传感器的接线操作,并完成参数设置。只需跟着步骤操作,新手也能轻松上手!



GMT-H2数字版称重仪表的

连接操作视频

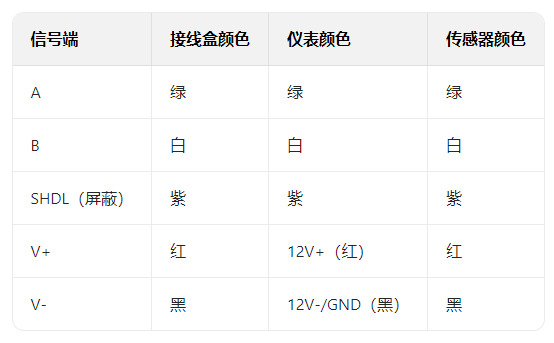

✅ 接线前必看:颜色对应表

● 核心原则:按颜色对号入座,错接可能损坏设备!

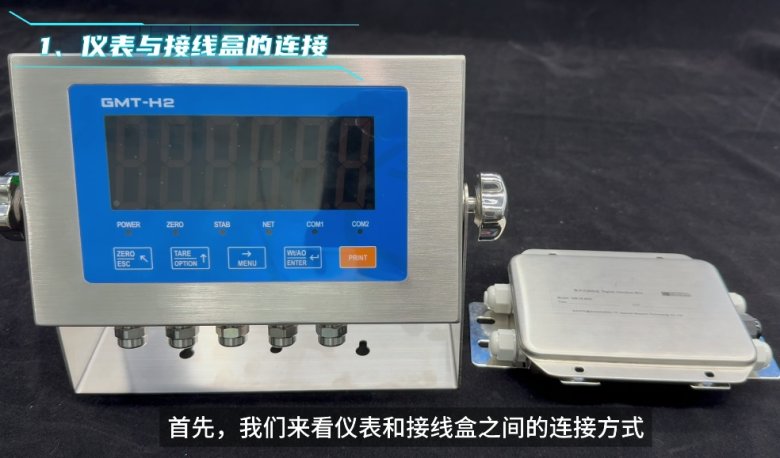

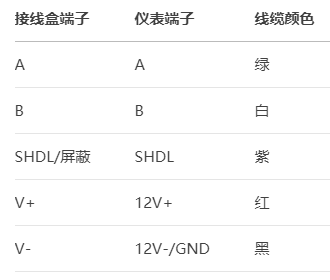

01 / 数字仪表与接线盒的连接

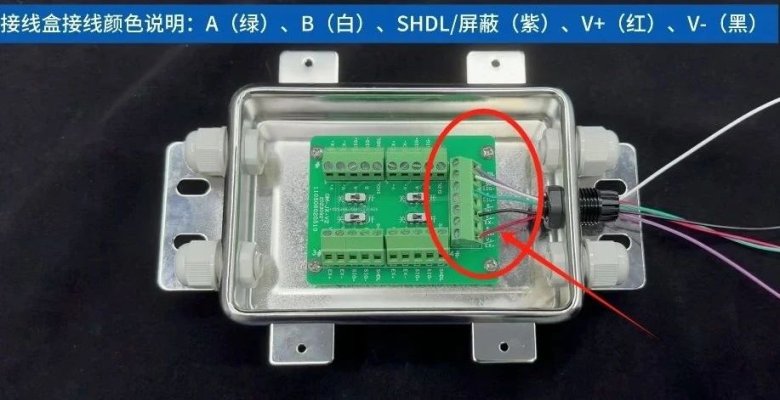

接线顺序:接线盒端子 → 仪表端子




⚠️注意事项:

● 接线前确认线序正确,错误接线可能导致传感器模块损坏;

● 屏蔽线(SHDL)需可靠连接以减少干扰。

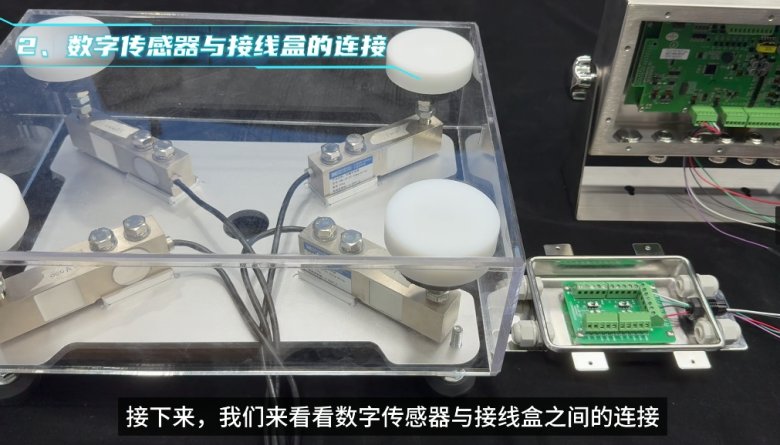

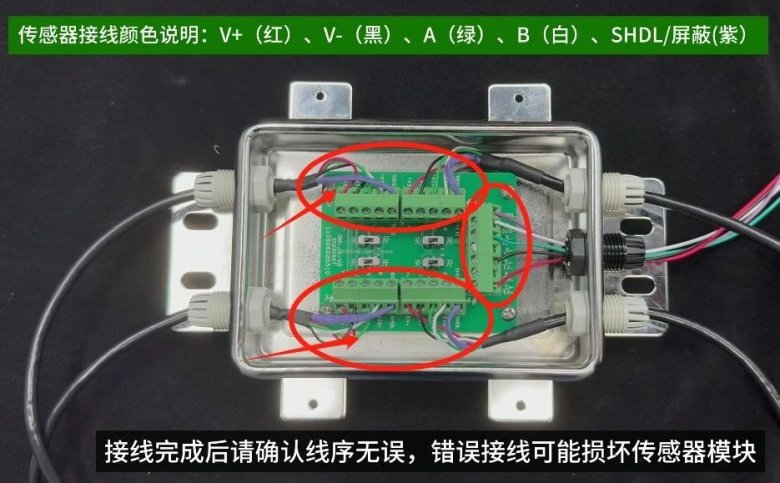

02 / 数字传感器与接线盒的连接

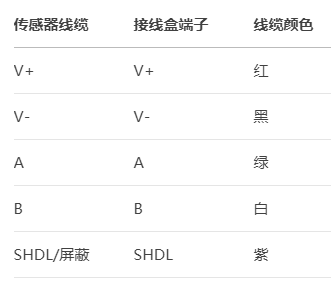

1. 单个传感器接线(以4个传感器为例,接线盒为模数一体型)




2. 多传感器连接步骤

● 第一个传感器按上表接入接线盒;

● 剩余3个传感器按相同方式接入对应端子组;

● 检查所有线序无误后,打开接线盒上的数字传感器电源开关。




⚠️ 重要提示:不同品牌传感器线序可能不同,请以说明书为准!


03 / 参数设置




✅ 步骤 1:给仪表上电

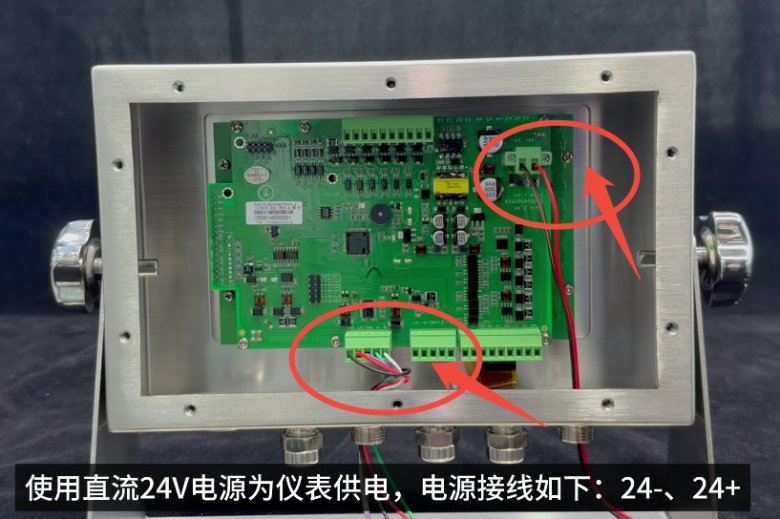

电源:使用24V直流电源,接线如下:

● 24+(正极)

● 24-(负极)




✅ 步骤 2:设置传感器数量

● 通电后,按【MENU】键→再按一次切换到【Digi 菜单】→按【ENTER】

输入默认密码「000000」→进入【d1 菜单】;

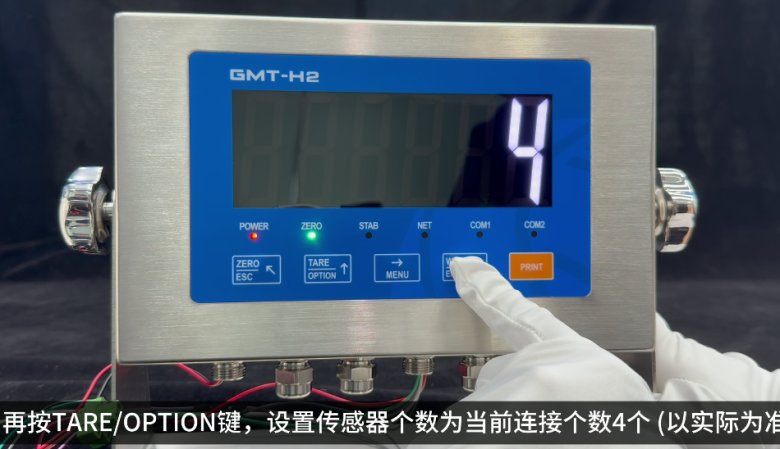

● 按【TARE/OPTION】键,设置当前实际传感器数量(示例:4 个);




✅ 步骤 3:搜索传感器

● 在【Digi 菜单】下,按【MENU】切换到【d2 子菜单】(显示 num 0);

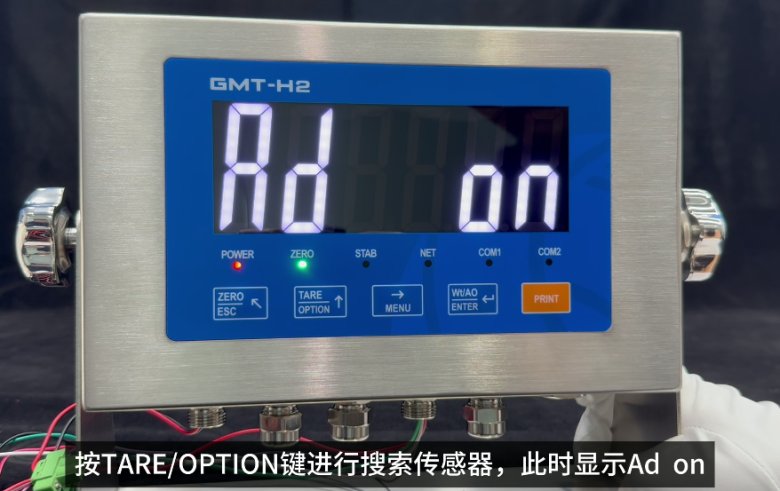

● 按【TARE/OPTION】键开始搜索,显示「Ad on」;

● 搜索完成后,仪表会显示实际连接的传感器数量(示例:4),完成!


常见问题 & 注意事项

❓ Q:搜索不到传感器怎么办?


✅ 检查:

● 线序是否正确(重点看V+、V-是否接反);

● 接线盒的传感器电源开关是否打开;

● 24V电源是否稳定。

- END -
