过程分析PAT技术在药物阿司匹林结晶过程的应用

2026-06-30 　来源：晶格码（青岛）智能科技有限公司　>>进入该公司展台　

过程分析PAT技术在药物阿司匹林结晶过程的应用

超声颗粒粒度分布测量仪NanoSonic，工艺过程成像探头系统2D Vision Probe，非接触式过程成像，探头式傅里叶变换衰减全反射红外光谱仪ATR FTIR Probe，以及探头式浊度仪TurbidityProbe用于结晶过程的研究。

背景

过程分析技术就是及时测量，用以分析和控制生产流程，在加工过程中，保障原始材料和工艺过程关键质量参数和性能属性，以确保可接受的最终产品质量的体系。阿司匹林（Aspirin），作为医药史上三大经典药物之一，是全球应用最广泛的解热、镇痛和抗炎药。本案例集成探头式超声颗粒粒度分布测量仪NanoSonic、工艺过程成像探头系统2D Vision Probe、非接触式过程成像、探头式傅里叶变换衰减全反射红外光谱仪ATR FTIR Probe、以及探头式浊度仪TurbidityProbe等仪器用于阿司匹林冷却结晶过程的研究。

实验装置及过程

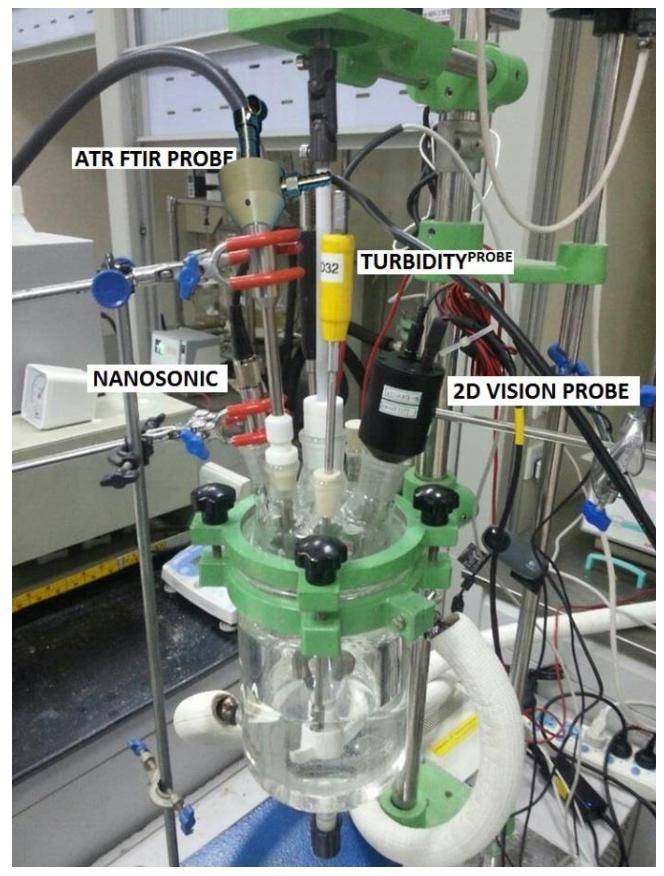

图 1 阿司匹林冷却结晶实验装置

实验结果

（a）不加晶种实验

图 2 是不加晶种阿司匹林冷却结晶实验的温度、浓度和浊度曲线（搅拌160r.p.m），从中可看出出晶点为26.07℃，且对于出晶点温度、浓度和浊度曲线均有所反映。在另一个不加晶种实验中，搅拌速率为100r.p.m（其他条件相同），出晶点为20.61℃。由此可知，增强搅拌速率有助于晶体析出。图 3 为超声粒度仪测得的不同时刻晶体的粒度分布，图 4 为二维探头和非接触式成像系统拍摄的相应时刻的晶体图像，从中可看出晶体明显的生长趋势。

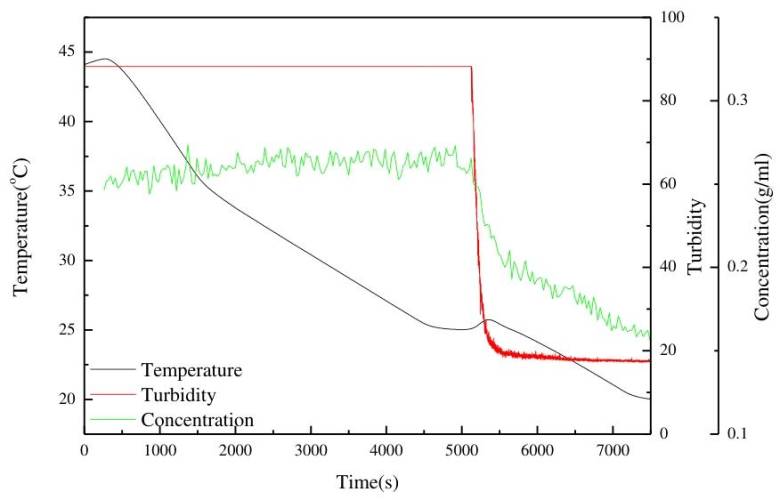

图 2 不加晶种阿司匹林冷却结晶实验的温度、浓度和浊度曲线（搅拌160r.p.m）

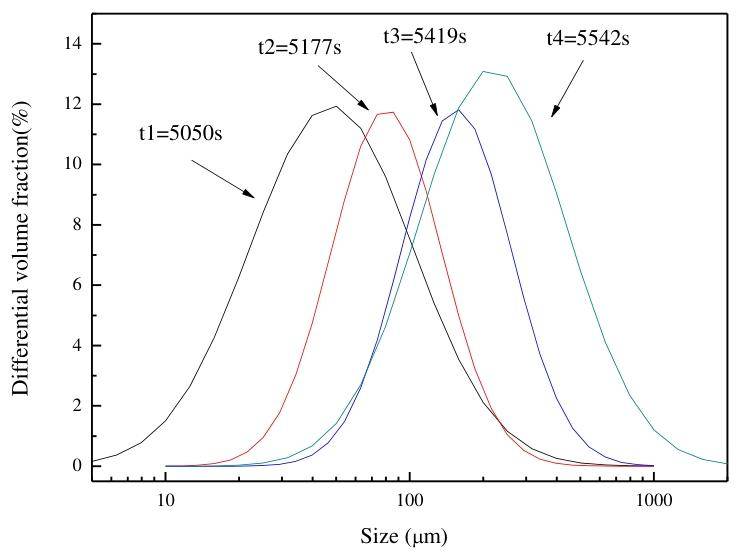

图 3 不加晶种阿司匹林冷却结晶实验，超声粒度仪 NanoSonic 测得不同时刻晶体的

粒度分布

图 4 不加晶种实验中不同时间点探头（左）和非接触式（右）成像系统拍摄的阿司匹林晶体图像

（b）加晶种实验

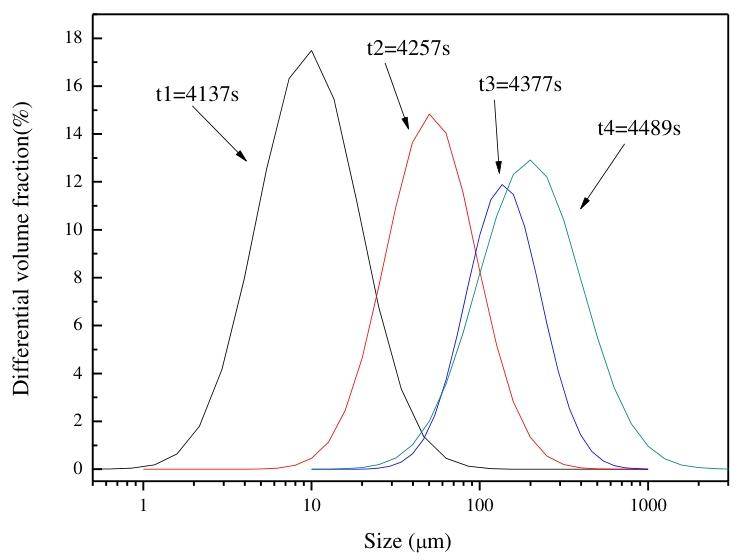

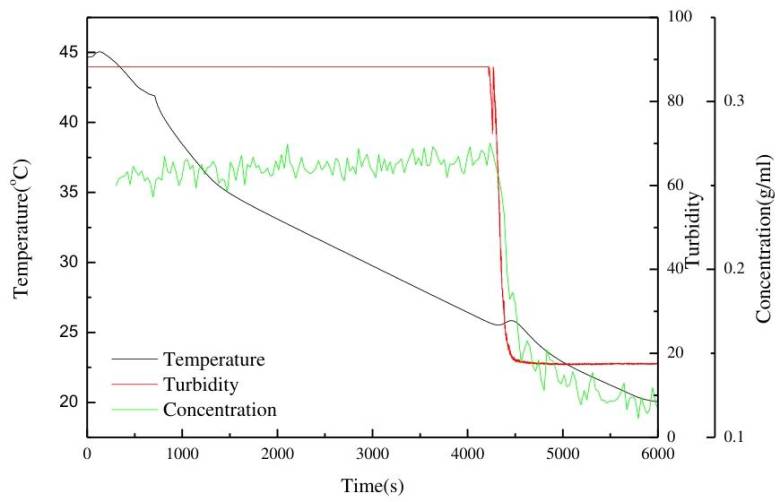

图 5 是加晶种阿司匹林冷却结晶实验的温度、浓度和浊度曲线（搅拌100r.p.m），加晶种温度为25.05℃，且对于该时刻温度、浓度和浊度曲线均有所反映（加入晶种不久后爆发成核）。在相同搅拌速率的不加晶种实验中（其他条件相同），出晶点为20.61℃。由此可知，相同搅拌速率下，添加晶种可促进晶体成核。图 6 为超声粒度仪测得的不同时刻晶体的粒度分布，图 7 为探头式和非接触式成像系统拍摄的相应时刻的晶体图像，从中可看出晶体明显的生长趋势。
