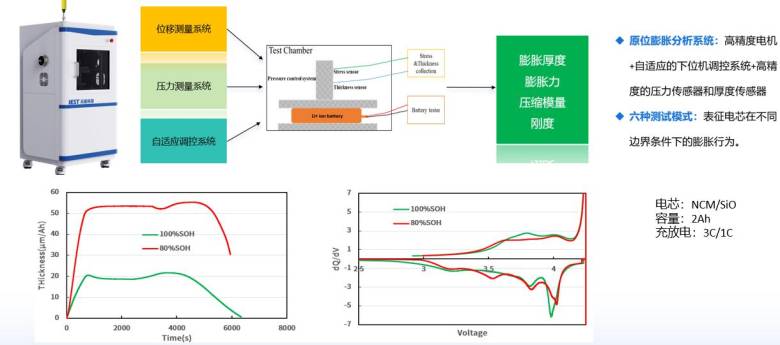

使用原位膨胀分析系统对NCM/Si体系2Ah电芯测试对比可见：100%SOH全新电芯充放电膨胀幅度稳定、回弹性能优异，而80%SOH老化电芯膨胀形变显著增大，放电回弹滞后严重。长期循环过程中，这种不可逆的形变会持续破坏极片结构、撕裂SEI膜，造成活性材料失效、活性锂持续损耗。这可为电芯结构优化、循环寿命提升提供数据支撑。

图3.老化电芯膨胀性能差异

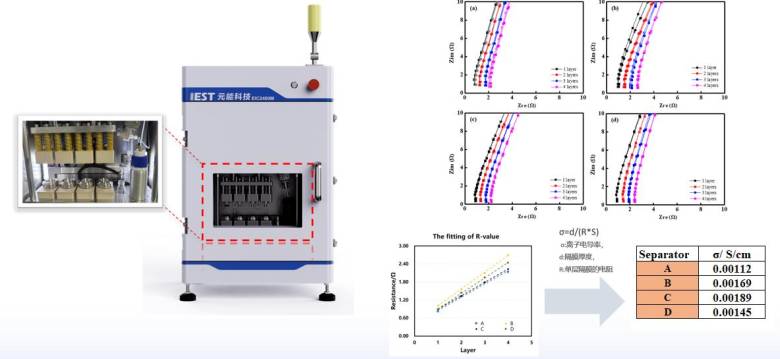

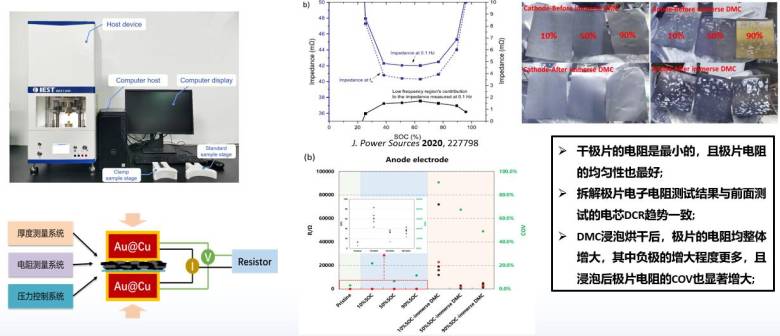

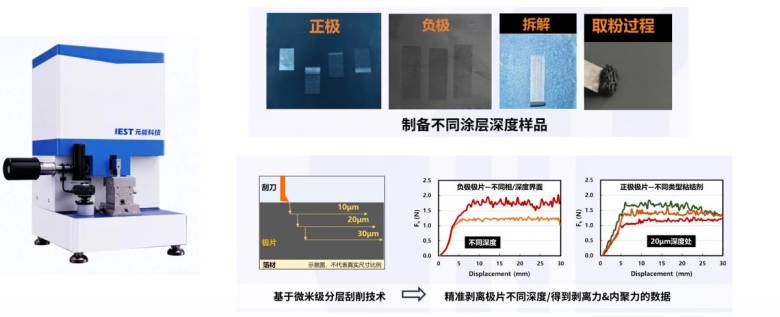

极片内聚力技术可针对不同粘结剂配方、不同涂布深度、不同压实工艺、不同老化层度下的极片粘结性能，清晰区分正负极极片的结构差异，定位因粘结剂选型不当、涂布厚度不均、辊压工艺异常导致的极片分层、掉粉、脱落等失效问题，为涂布、辊压、配方工艺优化及失效分析提供数据支撑。

图7.正负极极片内聚力数据差异

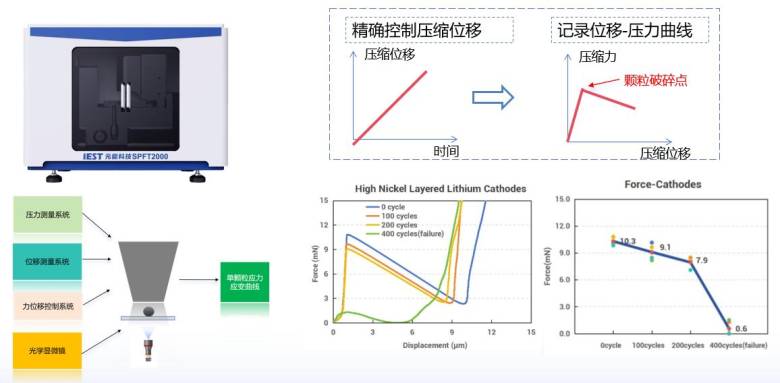

针对高镍三元正极材料的测试结果显示，电芯循环圈数越高，材料单颗粒压溃强度越低，400次循环失效后的电芯，活性颗粒极易破碎粉化。该技术从微观材料层面，解释了长循环电芯容量断崖式衰减、内阻持续飙升的底层机理，为正极材料改性、体系优化提供核心依据。

图8.电芯SOH与单颗粒强度关联性

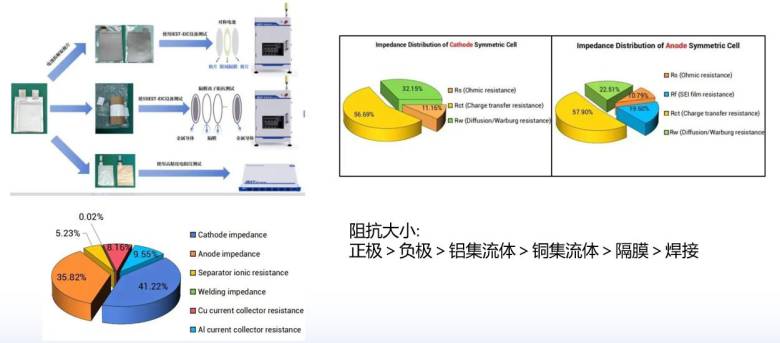

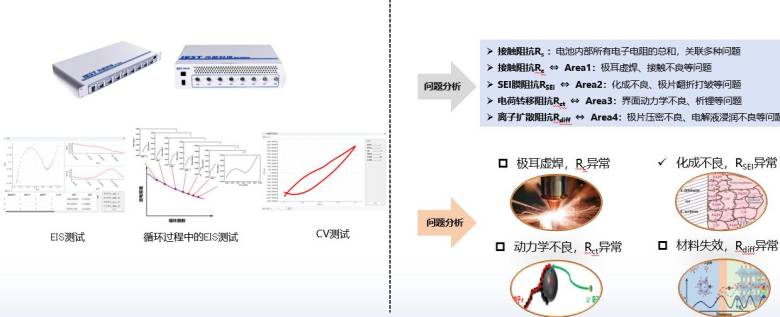

为解决电芯内阻溯源模糊问题， DCR全组分拆解，可独立量化正极、负极、隔膜、铝铜集流体、焊接点位六大模块的阻抗占比。测试数据证实，电芯阻抗大小排序为：正极＞负极＞铝集流体＞铜集流体＞隔膜＞焊接点位，其中正极阻抗占比高达41.22%，是电芯内阻升高的主导因素，负极阻抗占比35.82%，为次要影响因素。通过该技术可定位电芯内阻异常的核心部件，区分是材料本身性能缺陷，还是生产装配、焊接工艺问题，解决传统检测“只知内阻大，不知哪里大”的行业痛点。

图9.DCR各组分占比

为避免单一检测数据的偶然性误差，元能科技搭建反向扣电验证体系，对拆解后的失效正负极极片进行冲片、重组，搭配标准锂片、隔膜、电解液组装扣式电池，同时通过CT拍照观测极片平整度、装配状态。通过复刻失效电芯的材料体系与结构状态，复现失效现象，结合正常电芯对照测试，排除装配误差、环境干扰、设备故障等偶发因素，锁定材料、工艺、结构的根本性缺陷。

图10.扣电自动组装系统

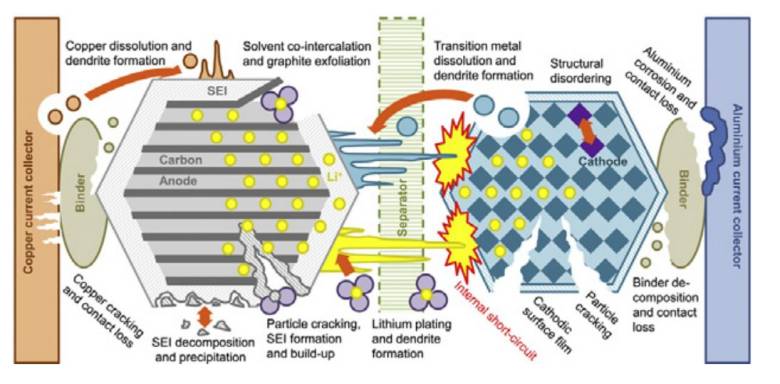

从锂电老化机理研究来看，电芯性能的不可逆衰退主要由三类核心退化模式耦合驱动：可循环活性锂损失（LLI）、正 / 负极活性物质损失（LAM）、全体系内阻增加。这三类退化机制并非独立发生，颗粒破碎会加剧 SEI 生长消耗活性锂；锂损失又会改变极片工作电位，加速材料结构劣化，形成互相促进的负向循环。

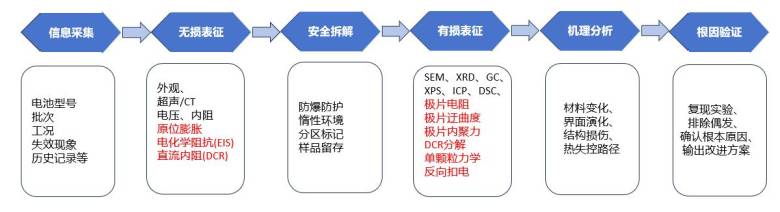

元能科技这套七大维度精细化锂电表征方案，从宏观电芯形变、阻抗拆分，到极片界面、单颗粒微观力学，实现多尺度全覆盖检测。能够区分锂损失、活性物失效、工艺装配缺陷等不同根因，破解电池失效溯源难、整改无方向的痛点，为电池研发迭代、量产品质提升、安全风险防控提供可落地的技术支撑。

[1] Vetter J , Novák P , Wagner M R , et al. Ageing mechanisms in lithiumion batteries[J]. Journal of Power Sources, 2005,147(1- 2):269- 281.

[2] Birkl C R , Roberts M R , Mcturk E , et al. Degradation diagnostics for lithium ion cells[J]. Journal of Power Sources, 2017, 341:373- 386.

[3] Li D, Danilov D, Xie J, et al. Degradation Mechanisms of C₆/LiFePO₄ Batteries: Experimental Analyses of Calendar Aging[J]. Electrochimica Acta,2016,196:106- 116.
