日本富士电波FVS系列真空·常压气氛烧结炉技术解析

1 产品概述

真空·常压气氛烧结炉是粉末冶金、精细陶瓷、电子材料等行业实现高温烧结与气氛控制的关键工业加热设备。日本富士電波工業株式会社（Fuji Dempa Kogyo Co., Ltd.）开发的FVS系列真空·常压气氛烧结炉，是以电为能量源的工业加热装置，可对应溶解、烧结、烧成、热压等多种热加工方法，在金属溶解、精细陶瓷（ファインセラミックス）烧成以及石英热处理方面拥有丰富实绩。

FVS系列包含电阻加热式FVS-R与感应加热式FVS-I两大类型：FVS-R采用石墨加热器与保温材料，最高温度达2500℃，具备6.65×10⁻⁴Pa级高真空制作实绩；FVS-I采用感应加热方式，最高温度可达3200℃。富士电波从设计、制作、安装到调试、试运转及维护保养，全程由公司一体化负责，为各行业用户提供系统化的高温热处理解决方案。

2 工作原理与加热方式

2.1 真空·常压气氛双模式烧结

FVS系列烧结炉的核心特点在于，同一台设备无需改造即可在高真空脱气烧结与常压惰性气氛保护烧结之间自由切换。真空模式可去除粉体内部及颗粒间的杂质气体，改善烧结体的致密性与纯度；常压气氛模式则以氮气、氩气等惰性气体隔绝氧化，保护易氧化粉体与易挥发陶瓷原料。两种模式在同一设备内的灵活组合，大幅降低了用户的设备投入成本，尤其适合对气氛敏感的粉体与陶瓷材料的烧结工艺。

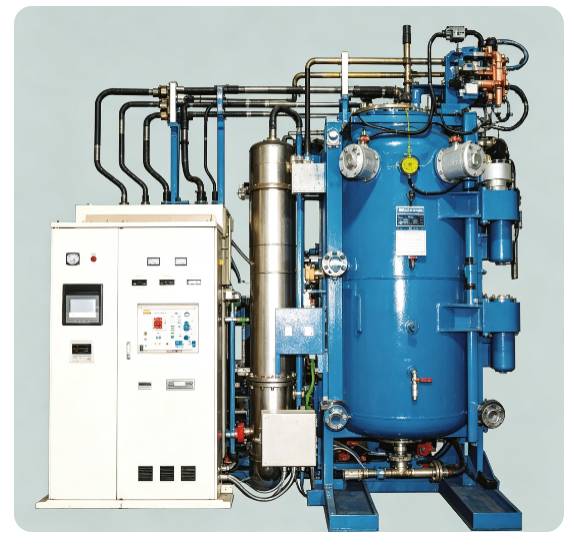

2.2 FVS-R电阻加热式

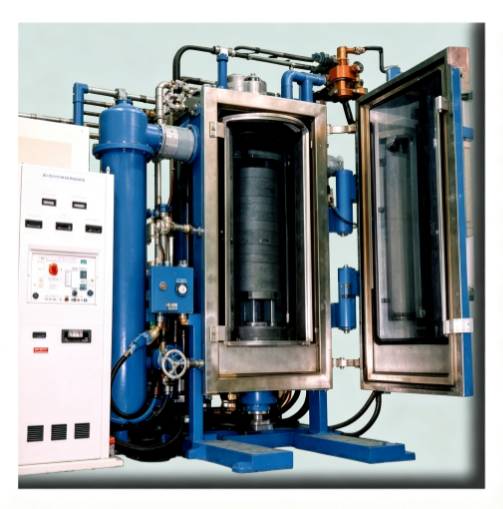

FVS-R电阻加热式烧结炉以石墨加热器为主要发热元件，保温材料同样采用均热性优良的石墨制品；根据烧结条件，也可选用钼等金属加热器。罐体形状除通常的横圆型、角型外，还采用富士电波独特的「前割型」（纵置·前开门方式）结构，使试样的装填与取出更加容易，维护性优良。冷却系统采用热交换器与风扇组合，可有效提高烧结后试样的冷却速度；脱脂工序可将粘结剂升华并回收，实现清洁化工艺。

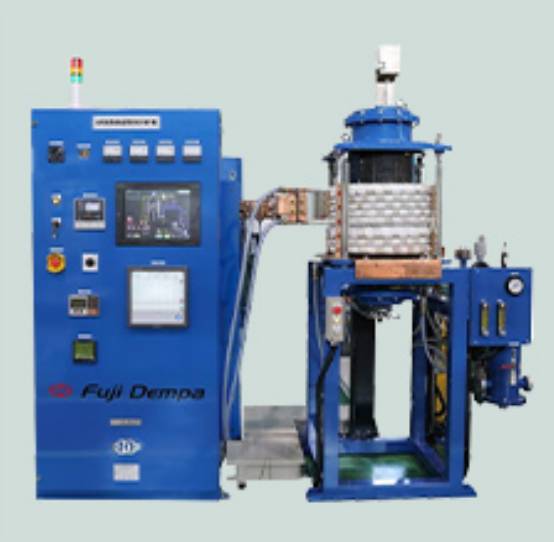

2.3 FVS-I感应加热式

FVS-I感应加热式烧结炉采用高频感应加热原理，最高温度可达3200℃，适合超高温热处理工艺；罐体为丸型结构，已有φ800×1000H（mm）炉内有效尺寸的应用实绩。主要应用于石墨化炉、CVD炉等超高温与气氛控制要求严格的工艺场合。

3 主要技术特点

· 超高温对应：FVS-R最高2500℃，FVS-I最高3200℃，覆盖从常规烧结到超高温石墨化处理的宽温区需求；

· 高真空性能：具备6.65×10⁻⁴Pa级高真空制作实绩，满足高真空脱气烧结要求；

· 优异的温度均匀性：通过分区加热、热损失防止等手法，具备±2℃均热制作实绩（视加热条件、试样种类等而定）；

· 独特的罐体结构：前割型（纵置·前开门）设计使试样装填、取出及维护作业简便；

· 真空·常压气氛自由切换：同一设备无需改造即可在高真空脱气烧结与常压惰性气氛保护烧结之间切换；

· 快速冷却与脱脂回收：热交换器+风扇组合提高冷却速度，粘结剂升华回收实现清洁工艺；

· 加热器与保温材料灵活选配：以石墨为基本，按烧结条件选用钼等金属加热器；

· 连续式设计实绩：具备连续式烧结炉的设计与制作实绩，可按工艺需要定制。

4 型号与技术规格

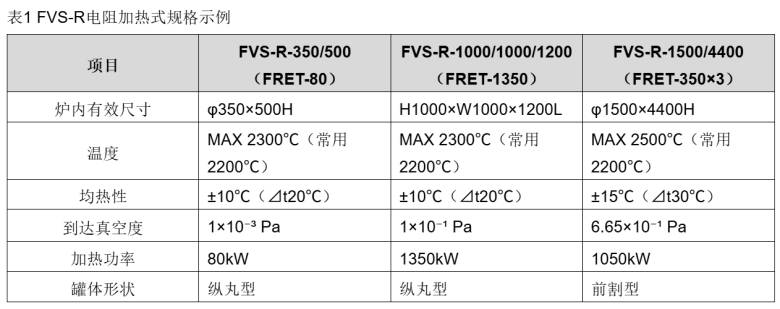

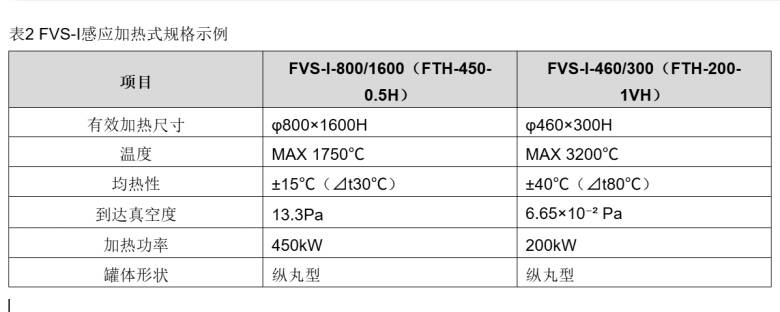

FVS系列主要机型的标准规格示例如下。

5 典型应用领域

FVS系列烧结炉在金属、陶瓷与电子材料领域拥有广泛的导入实绩，典型应用如下。

· 石英热处理：石英成形炉、石英玻璃的热处理与烧结；

· 精细陶瓷：SiC等精细陶瓷材料的研究与烧成炉；

· 半导体材料：硅材料反应烧结炉；

· 热电材料：热电元件烧结炉；

· 粉末冶金：MIM（金属注射成形）工艺用炉、脱脂炉；

· 超高温工艺：石墨化炉、CVD装置（FVS-I感应加热式）。

6 相关产品与产品线

富士电波以工业用电气炉为核心业务，构建了从高温加热装置到配套系统的完整产品线，主要产品系列见下表。

7 结语

富士电波FVS系列真空·常压气氛烧结炉以电阻加热与感应加热两种方式覆盖最高2500℃至3200℃的超高温区段，通过高真空脱气烧结与常压惰性气氛保护烧结的自由切换、分区加热带来的优异均热性以及前割型罐体的便捷操作性，为石英、精细陶瓷、半导体材料、粉末冶金与热电材料等领域提供了高性能、高可靠性的工业烧结装备。
