日本INTEC SE-9S全自动卷曲弹性率测定装置技术解析

1 产品概述

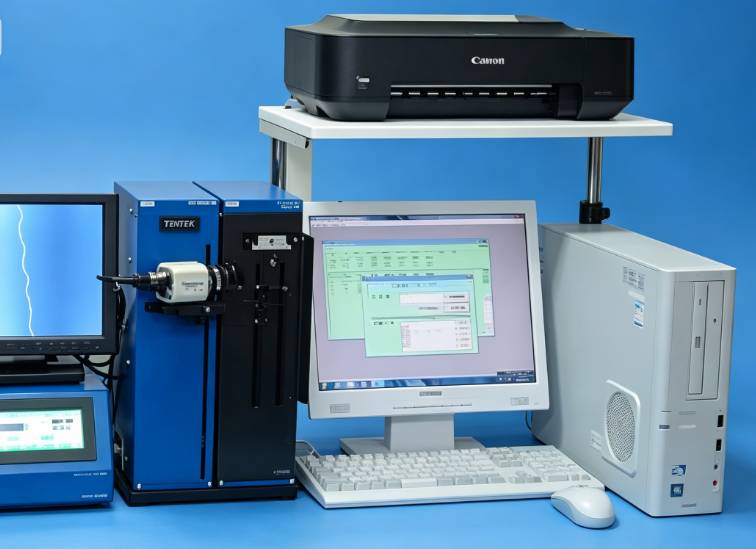

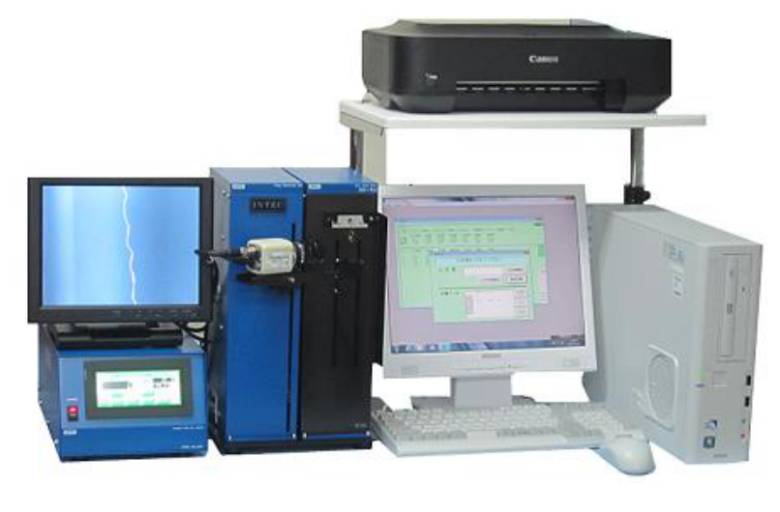

化学纤维的卷曲特性（卷曲数、卷曲率、残留卷曲率、卷曲弹性率）是评价短纤维蓬松性、弹性与加工性能的重要指标，直接影响纤维的纺织加工与最终织物手感。日本インテック株式会社（INTEC Co., Ltd.）开发的SE-9S（SE-9AF）全自动卷曲弹性率测定装置，依据JIS L 1015（化学纤维短纤维试验方法），对卷曲数、卷曲率、残留卷曲率及卷曲弹性率进行高效、准确的自动测定。

与传统链式天平或扭矩平衡式试验机相比，SE-9S操作简单、数据准确，测定结果不受操作者技能影响，始终保持良好的重现性；测试后的数据由安装了专用软件的PC自动保存并进行处理，配合标准配备的打印机，实现了从测定到数据管理的全流程自动化。

2 工作原理与测定方法

2.1 卷曲特性测定原理

卷曲数测定时，对25mm（或20mm）长的试样施加0.18mN/tex的初荷重，测定该状态下的试样长度并数取卷曲数，求得每25mm（或20mm）区间的卷曲数。卷曲率、残留卷曲率与卷曲弹性率的测定按以下步骤进行：对25mm（或20mm）试样施加0.18mN/tex初荷重测定长度；随后施加4.41mN/tex荷重测定长度；去除全部荷重并放置2分钟后，再次施加初荷重测定长度；依据三次测定值计算卷曲率（%）、残留卷曲率（%）与卷曲弹性率（%）。

2.2 自动化测长与数据处理

SE-9S以特殊型称重传感器进行荷重检测，以精密脉冲编码器进行测长，荷重与长度均以数字方式显示。初荷重及测定荷重可按0.001mN的精度数字设定并施加，有效消除了测定者之间的个人差异。测定结束后，数据自动传送至安装专用软件的PC并保存，可随时调出、打印或进行统计分析，显著提高了批量试样的测定效率与数据管理水平。

3 主要技术特点

· 高精度荷重控制：初荷重及荷重以0.001mN精度数字显示施加，测定者个人差异小；

· 高耐久荷重测定：采用最大2cN（2000mg）、10cN（10000mg）荷重测定装置，较传统扭矩平衡式更耐久；

· 高分辨率测长：旋转编码器（精密脉冲编码器式）测长，最小读取0.01mm，重现性优良；

· 全自动数据处理：专用软件PC保存测定数据，打印机标准装备，测定-记录-统计全流程自动化；

· 可靠试样夹持：弹簧加压式无滑动试样夹，保证试样在测定过程中不产生滑动；

· 卷曲观察选配：可选移动相机与放大监视器，用于卷曲数观察与确认。

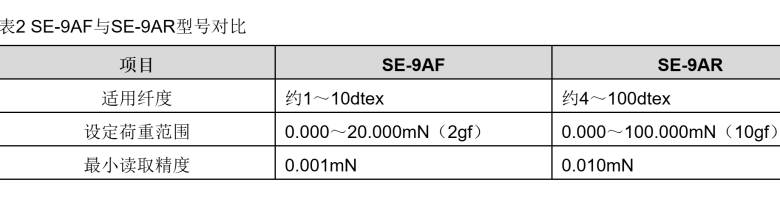

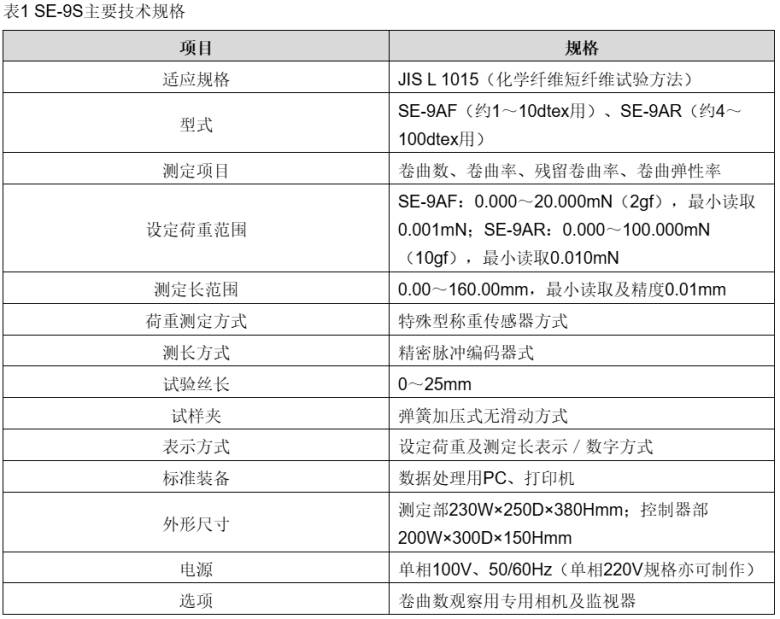

4 技术规格

5 典型应用领域

· 化学纤维生产管理：涤纶、锦纶、腈纶等短纤维生产线的卷曲特性批次检验；

· 纺织原料检验：化学纤维短纤维原料进厂检验与出厂质量控制；

· 纤维研究开发：新型卷曲纤维、复合纤维的卷曲性能评价与工艺优化；

· 非织造材料：非织造布用纤维原料的卷曲特性评价；

· 标准符合性测试：依据JIS L 1015的卷曲数、卷曲率、残留卷曲率、卷曲弹性率检测。

6 相关产品与系列

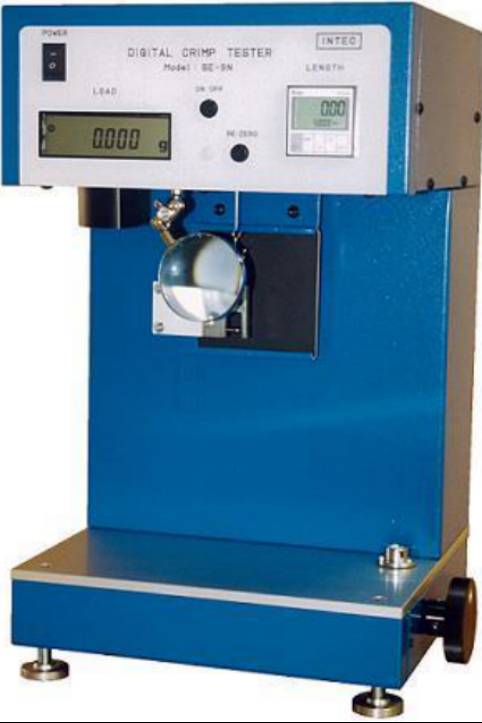

INTEC还提供SE-9（SE-9N）卷曲弹性率测定装置（数字式、手动型），与SE-9S全自动型共同构成卷曲特性测试的完整产品线。SE-9采用0.001cN精度数字荷重显示、最大210cN（电气耐荷重1000cN）荷重测定装置及旋转编码器测长（0.01mm读取），配备卷曲数测定用放大镜与黑白屏幕，同样适应JIS L 1015。
