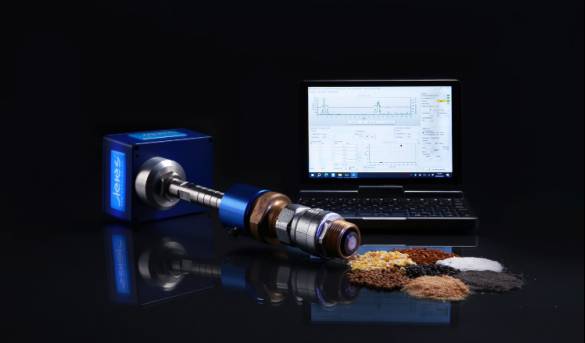

粉体、粉料、颗粒物料气力输送过程中，管道内固体流量稳定监测一直是工业生产的难点。传统固体流量检测设备易受粉尘粘附、工况温度压力变化影响，难以持续稳定采集数据。针对粉体行业管道内固体物料在线计量需求，介可视推出高频电磁波固体流量仪，依托 24GHz电磁波技术，实现金属管道内粉体、颗粒物料的在线流量检测。

工作原理

本款固体流量仪采用 24GHz 高频电磁波进行测量，发射辐射功率峰值不超过 10 毫瓦，搭载 PHEMT 振荡器，传感器探头工作电流可低至 25 毫安。传感器与管道之间形成耦合电磁场，构建测量场。当被测物料穿过电磁波测量场时，传感器发射低功率电磁波，接收物料反射回来的能量。 物料反射电磁波频率与发射频率产生频差，输出低频交流电压。基于多普勒原理，设备对流动粉末、颗粒进行检测，结合捕捉到的颗粒数量与状态，计算得到物料质量流量。

产品适用场景

高频电磁波固体流量仪适用于气力输送或者自由落体工况下，粒径 1nm~20mm 的粉末、粉尘、小球状、絮状、粒状等固体物料，可对固体物料占比小于 50% 的气固两项稀相流开展在线流量监测。 设备可覆盖 DN25～DN300 测量管径；管径大于 DN300 时，可配置多探头方案。测量量程范围灵活，可实现每小时几公斤至每小时几十吨的流量监测，测量精度可达 1%～3%，部分工况条件下精度可达 0.5%。

技术优势

✅ 非接触式测量，探头不直接接触流动物料，减少磨损损耗

✅ 测量结果不易受温度、压力、管道振动等工况因素干扰

✅ 响应速度快，测量重复性良好

✅ 静态物料堆积状态，不会对测量结果产生干扰

✅ 支持限位报警监控，自带报警触点，超标及时提醒

✅ 探头表面存在粉尘粘附，依旧可以正常开展测量工作

✅ 现场只需在管道开孔即可完成安装，施工便捷

在水泥、化工、食品、非金属矿等粉体相关行业的气力输送管线中，该流量仪可用于生产线物料配比、输送流量监控、工艺闭环调节，帮助企业实时掌握粉体输送状态，稳定生产工艺，为生产数字化管控提供可靠数据支撑。
