一、好文分享

1.研究背景与问题

Ti₂AlNb合金密度约5.3 g/cm³，兼具高温强度、室温延性和断裂韧性，是航空发动机复杂构件的理想候选材料。但传统“锻造+加工+焊接”路线材料利用率低、焊接瘤难清除；精密铸造则面临模壳材料稳定性差、导热性要求苛刻、成本高、利用率低等问题。粉末冶金近净成形（热等静压，HIP）被视为“粉末铸造”，可有效避免缩孔、疏松和成分偏析。然而，现有研究多聚焦HIP及热处理参数，对制粉工艺、孔隙缺陷、夹杂物三大因素的系统研究相对薄弱。

2. 实验设计与方法

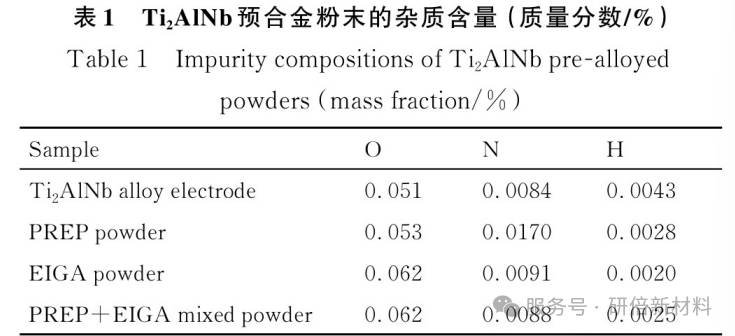

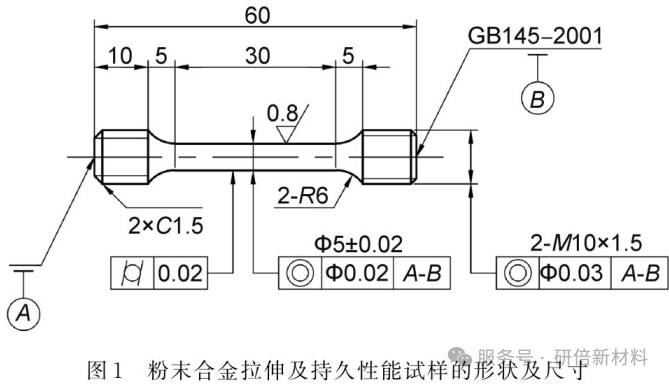

研究分别采用等离子旋转电极雾化法（PREP）和无坩埚感应熔炼超声气体雾化法（EIGA）制备Ti₂AlNb预合金粉末，并制备两者混合粉末。粉末经装套、振实、真空脱气、封焊后，在1030℃、≥140 MPa条件下热等静压2~4 h，随后进行980℃/2 h固溶+890℃/4 h时效处理。表征手段涵盖SEM、XPS、激光散射粒径分析、micro-CT、EBSD、激光共聚焦显微镜、ONH分析、脉冲熔融-飞行时间质谱测氩、室温/650℃拉伸、650℃/360 MPa持久试验，并结合EDS与断口分析。

3. 主要结果

粉末特性方面，PREP粉末球形度高、卫星球极少、基本无空心粉，粒度集中，细粉填充性好，但存在卫星球和一定数量空心粉，氧化层约12 nm。混合粉末D50与两者接近，D10/D90介于两者之间。

制粉工艺对合金组织与性能的影响方面，三种粉末合金相组成接近，PREP合金α₂相含量最高，EIGA合金晶粒更细小、组织更均匀。PREP合金孔隙数量约6个，EIGA约50个，混合粉约22个，PREP致密化程度更优。650℃拉伸下PREP强度略优；650℃/360 MPa持久性能PREP略优于EIGA，推测与EIGA孔隙较多有关。

孔隙缺陷的影响方面，包套泄漏导致氩气进入，漏氩样品氩含量达278.2 μg/g（正常仅0.5 μg/g）。漏氩样品在室温、450℃、650℃下拉伸强度和伸长率均显著低于完全致密化样品，基体出现大量随机分布孔隙，micro-CT证实微泄漏样品内部孔隙数量更多。

夹杂物的影响方面，含Ni夹杂对650℃高温拉伸性能无明显影响，但显著恶化室温拉伸性能的一致性与稳定性。无夹杂粉末合金室温屈服、抗拉、伸长率平均值均更高；含夹杂合金室温伸长率≤5%占比56%，无夹杂仅17%，且无夹杂有22%超过10%。断口分析确认裂纹源为Ni夹杂，原因是Ti₂AlNb等金属间化合物室温滑移系少、性能差，高温下位错滑移系开动后对夹杂不敏感。

构件成形验证方面，采用EIGA粉末+优化HIP制度，成功制备板材、叶轮、叶环等构件，关键尺寸偏差<2%，表面粗糙度优于铸造合金。

4. 结论

EIGA粉末粒度分布宽但含卫星球和空心粉，PREP合金持久性能更优；包套泄漏引起的孔隙缺陷对粉末合金性能危害极大；夹杂物对650℃拉伸性能影响不显著，但显著影响室温拉伸性能的一致性与稳定性。

二、相关推文

标题：航空发动机轻质高强合金，粉末冶金如何“避坑”？

Ti₂AlNb合金，密度仅5.3 g/cm³，却能承受650℃高温，是航空发动机减重提效的“明星材料”。但它的传统制造路线——锻造、焊接、精密铸造——要么材料利用率低，要么成本高、缺陷难控。粉末冶金近净成形技术，也就是“粉末铸造”，成了破局关键。

然而，粉末冶金不是“一压了之”。中科院金属所吴杰等人系统研究了制粉工艺、包套泄漏和夹杂物三大“坑”，结论很实在。制粉工艺选谁？ PREP法粉末球形度高、几乎无空心粉，氧化层仅6 nm，制备的合金持久性能更优；EIGA法粉末粒度分布宽、细粉填充性好，但卫星球和空心粉较多，合金孔隙数量明显更多。两者各有千秋，混合粉末则取长补短。

包套泄漏，后果很严重。 HIP过程中包套一旦漏氩，氩气不溶于合金，会以单质形式残留在基体中形成大量微孔。漏氩样品氩含量可达278 μg/g，是正常样品的500多倍，室温到650℃的拉伸强度和伸长率全面暴跌。这不是“小瑕疵”，而是“致命伤”。夹杂物，高温不敏感、室温很要命。 Ni夹杂对650℃拉伸性能几乎无影响，但室温下，含夹杂合金伸长率≤5%的比例高达56%，无夹杂仅17%。原因在于Ti₂AlNb室温滑移系少，夹杂处易成为裂纹源；高温下位错滑移系开动，材料对夹杂“容忍度”提高工程验证方面，采用EIGA粉末+优化HIP制度，团队成功制备出板材、叶轮、叶环等复杂构件，尺寸偏差<2%，表面粗糙度优于铸造合金，展示了粉末冶金Ti₂AlNb合金的工程化潜力。

粉末冶金Ti₂AlNb，制粉工艺决定持久性能，包套泄漏是致命缺陷，夹杂物专坑室温性能。避开这三坑，航空发动机轻量化才有“材”可依。

三、专业点评

1. 学术价值与工程意义

该文的最大贡献在于将制粉工艺、孔隙缺陷、夹杂物三个因素纳入同一研究框架，而非孤立讨论HIP参数。此前大量研究聚焦热等静压温度、压力、保温时间对组织性能的影响，但对“粉末从哪来、包套漏不漏、粉末干不干净”这些上游问题缺乏系统对比。该文用PREP、EIGA、混合粉三组对照，结合micro-CT、XPS、EBSD、断口EDS等多尺度表征，形成了较完整的证据链。工程上，该文明确了“避坑”优先级：若追求持久性能，PREP更优；若追求填充性和组织均匀性，EIGA有优势；混合粉末是折中方案。包套完整性必须作为质量控制红线，夹杂物控制则需区分高温与室温两类指标。

2. 方法学亮点

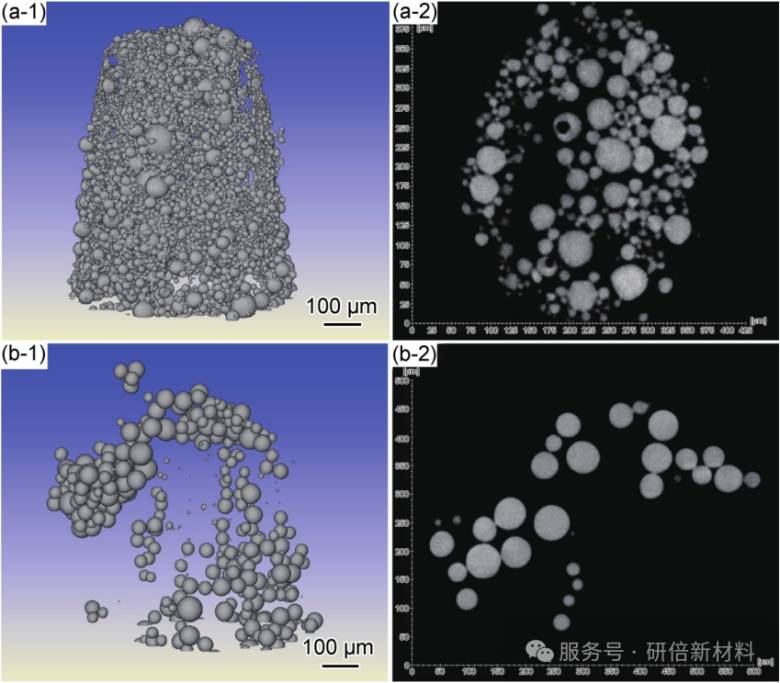

micro-CT突破了传统金相和SEM的截面局限，实现孔隙三维数量、尺寸、位置统计，为“孔隙数量”提供了量化依据。XPS深度剖析精确测量粉末表面氧化层厚度（EIGA 12 nm vs PREP 6 nm），为解释粉末冶金致密化差异提供了表面化学依据。统计过程控制思维引入标准差S和伸长率分布频数，而非仅对比平均值，更真实反映夹杂物对“一致性”和“稳定性”的影响。断口EDS溯源直接定位Ni夹杂，将统计结果与微观缺陷一一对应，逻辑闭环。

3. 局限与展望

夹杂物类型单一，仅研究了Ni夹杂，实际生产中可能引入O、N、Fe、W、坩埚材料等多种夹杂，不同夹杂的熔点、硬度、界面反应差异大，需进一步分类研究。孔隙缺陷的定量-性能模型缺失，文章给出了孔隙数量和拉伸性能的对比，但未建立孔隙率、孔径分布与强度/塑性的定量关系，工程预测能力有限。长期服役性能未涉及，仅测试了650℃/360 MPa持久寿命，未涉及疲劳、蠕变-疲劳交互、氧化腐蚀等航空发动机典型工况。构件验证偏展示性，板材、叶轮、叶环的尺寸偏差和粗糙度数据较简略，缺乏无损检测、批次一致性、成本分析等工程化关键指标。混合粉末的协同机制也值得深入，混合粉孔隙数量介于两者之间，但性能未显著超越PREP，说明“粗细搭配”的填充优势未完全转化为力学性能优势。

4. 总体评价

这是一篇实验设计扎实、表征手段丰富、工程导向明确的粉末冶金Ti₂AlNb合金研究。它没有停留在“HIP参数优化”的舒适区，而是直面制粉工艺、包套泄漏、夹杂物三个实际生产中的“隐形杀手”，给出了可操作的结论。对于航空发动机用Ti₂AlNb粉末合金的工程化应用，该文提供了重要的工艺选择依据和质量控制方向。若能在夹杂物分类、孔隙定量模型、长期服役性能方面继续深入，其价值将进一步提升。

参考文献：吴杰,吴小飞,田凯等.Ti_（2）AlNb粉末合金制备及力学性能影响[J].材料工程，2025,53，（1）：175-185。
