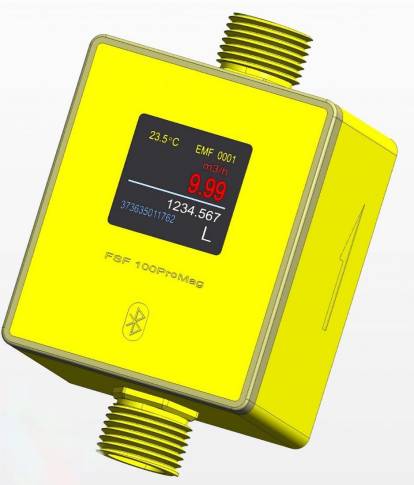

KSFSF110ProMag 属于过程控制型微小磁感流量计，针对小管径导电液体流量测量场景开发，可适配 DN6DN50 多种口径。设备整体采用 PEEK 注塑成型结构，可搭配多种电极材质，适配不同腐蚀性介质测量需求。

设备内部搭载 ARM CortexM4 32 位处理器以及 24 位 ADC，采用全数字化信号处理方式，适配工业过程现场复杂的电磁环境。产品支持多种信号输出与通讯方式，同时集成温度采集、空满管检测等功能，可满足设备联锁、数据采集、过程监控等使用需求。

补充：同系列 FSF10xProMag 为另一版本，两者结构、部分接液材质存在差异，选型时注意区分。

产品核心特点

1.低流速测量能力，测量流速可至 0.005m/s，仪表安装无需前后直管段，管道可水平、垂直、倾斜多种姿态安装，仅需要保证测量管路满管即可开展测量工作。

2.适配较低电导率介质，介质电导率≥1uS/cm 即可开展测量，拓展导电液体的适用工况范围。

3.接液部件可配置：导流管内衬采用 PEEK 材质；电极可选 316L、哈氏合金 C、钛、钽、铂金等材质，适配不同腐蚀性流体；密封圈配套对应耐温防腐材料，满足化工、制药等介质使用条件。

4.人机交互便捷，配备 1.5 英寸 TFT 彩色显示屏（可选 OLED 黑底白字屏幕），屏幕支持 360° 旋转；机身上设置实体三按键完成本地参数组态；同时标配蓝牙功能，可通过 APP 完成参数查看、设置以及程序升级；支持 MODBUS 上位机软件对全部参数读写配置；开机界面支持定制企业名称与 Logo，适配项目标准化需求。

5.自带流体温度采集，内置 PT1000 温度传感器，可以同步采集介质温度数据，温度测量精度≤0.5℃，响应时间小于 1S。

6.完善的输出与报警机制：具备脉冲输出、频率输出、420mA 电流输出，大负载电阻 750Ω；通讯可选 RS485MODBUS、HART、IOLINK；设备可进行空满管状态检测，可输出对应报警信号，便于现场过程联锁控制。

7.硬件防护性能：整机防护等级 IP65/IP67；供电为 24VDC；介质适用温度40℃~120℃，额定压力 PN1.6Mpa；压力损失较低，对管路工况影响小。

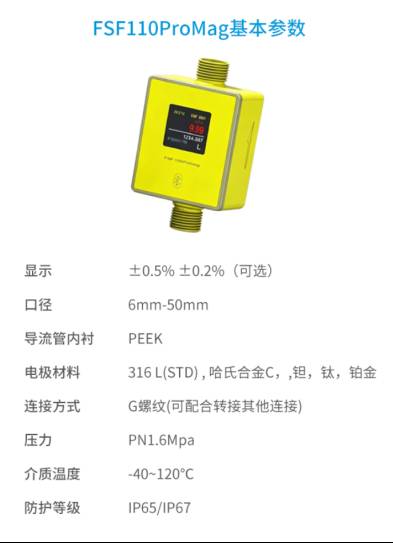

关键技术参数

各口径流量测量范围

主要应用领域

设备适用于需要小管径导电液体流量监测的工业场景，包括：定量罐装行业、生物制药、半导体工艺、钢厂冷却水控制、水处理与污水测量、楼宇自控、化工流程、新能源检测、数据中心液冷服务器等工况。

安装注意事项

1.仪表无强制前后直管段要求，可水平、垂直、倾斜安装；管道须保证满管状态，否则会影响空管检测与流量测量结果。

2.确认被测介质电导率、温度、工作压力在仪表额定参数范围内。

3.核对流向标识，保证流体流向与本体箭头标识方向一致。

4.根据介质腐蚀性，确认内衬、电极、密封圈材质选型匹配工艺介质。

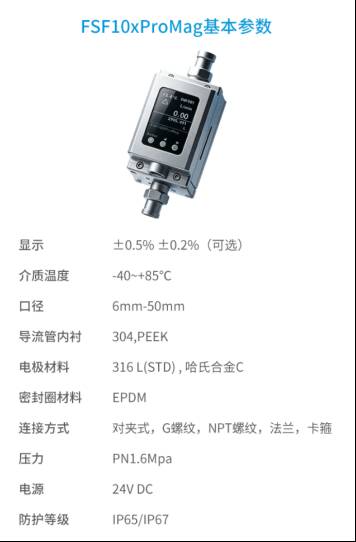

FSF110ProMag和 FSF10xProMag 版本简要区分

FSF10xProMag 外壳结构、部分内衬材质与 FSF110ProMag 存在差异；FSF10xProMag 介质温度上限 85℃，FSF110ProMag 介质温度可达 120℃；FSF110ProMag 标配蓝牙，FSF10xProMag 蓝牙为可选配置；选型采购时核对型号后缀，不可直接互换使用。

选型关键考量点

选型时需要综合确认：

1.被测介质电导率（须≥1uS/cm）；

2.介质工作温度、系统工作压力；

3.实际工艺小、大流量；

4.流体腐蚀性，匹配电极、内衬、密封圈材料；

5.输出信号、通讯协议、是否需要温度采集功能；

6.现场安装空间、管路连接形式。

注：仪表性能数据均来自标准标定条件，现场工况变化会对实际测量效果带来影响，复杂工况建议咨询技术人员评估。
