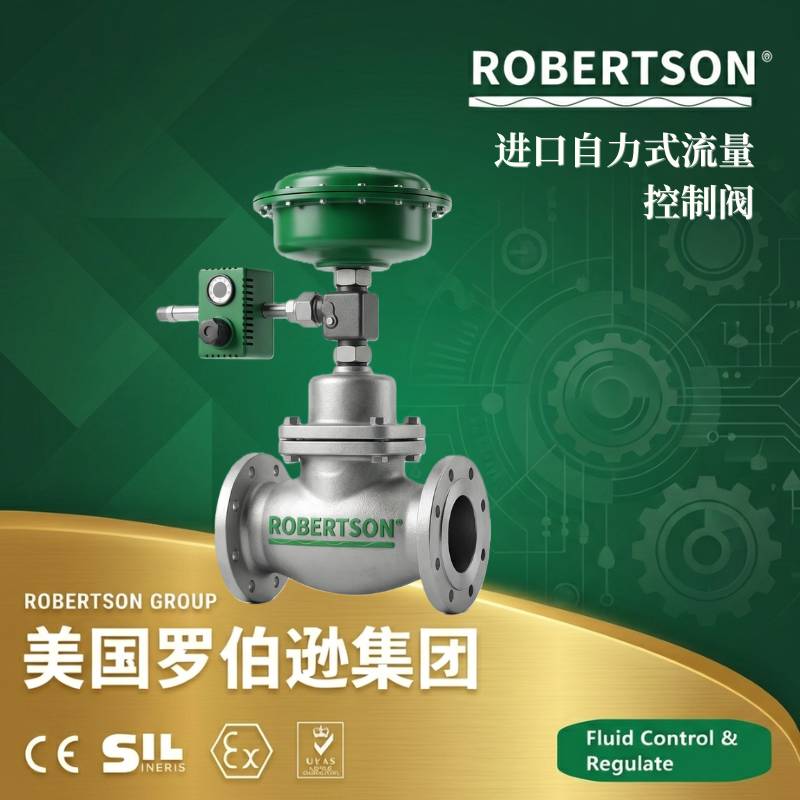

【产品名称】 美国罗伯逊ROBERTSON进口自力式流量控制阀

一、产品概述

美国罗伯逊ROBERTSON进口自力式流量控制阀是一种无需外加驱动能源、依靠被调介质自身压力变化进行自动流量调节的节能型控制装置。该产品集检测、控制、执行功能于一体，自成独立的仪表控制系统，无需外接电源或气源即可实现对管道流量的自动恒定控制。

当阀门进出口压差变化时，自力式流量控制阀通过内部精密的压力感知与自动调节机构，自动调整阀瓣开度，从而保持通过阀门的流量恒定在预设值。该产品采用低流阻单座/套筒阀体结构，结合压力平衡机构与执行器（膜片/活塞），反应灵敏、控制精度高、允许压差大。产品广泛应用于闭式水循环系统（供热空调工程）、工业制程、市政供水、能源输送等需要稳定流量的场景，可有效消除水力失调、优化系统能效。

ROBERTSON自力式流量控制阀具有结构紧凑、维护简便、设定点可调范围宽等特点，无需昂贵的外供能源，运行成本低，是取代电动调节阀实现节能运行的理想方案。

二、核心特点

1. 无外供能源，节能环保：完全依靠介质自身压力变化进行自动调节，无需外加电源、气源或二次仪表。设备费用低，运行无能耗，特别适用于防爆场合及偏远无供电区域。

2. 自动恒定流量，消除水力失调：在阀门进出口压差变化时，自动阀瓣动态调节开度，使流量自动恢复到预设设定值，可有效克服管网压力波动对流量的影响。应用于集中供热系统中可实现节电20%～30%，节热15%～20%。

3. 集检测、控制、执行于一体：阀内集成流量感知元件与自动调节机构，无需分立的检测仪表和控制器，自成独立的控制系统，安装简化、可靠性高。

4. 精密调节与高精度控制：采用双阀组协同结构（手动调节阀组+自动平衡阀组），实测压差波动±30%时流量精度保持在±5%以内（部分高精度型号可达±0.1%），控制精度高，水力性能稳定。

5. 设定点可调，操作简便：配备流量数字显示装置，可用专用扳手在线设定目标流量值，设定后阀门可根据压差变化自动维持恒定流量。设定范围宽（0.1～1500m³/h），便于用户根据实际需求连续调整。

6. 双向同等作用，安装灵活：部分型号支持供回水管双向使用，可垂直或水平安装于管道任意位置，适应不同管路走向需求。

7. 阀体材质多样，耐温范围广：阀体材料可选灰铸铁、球墨铸铁、铸钢、不锈钢等；密封材料可选PTFE、氟橡胶、EPDM及金属密封；适用介质温度范围-42℃～425℃，适应多种介质和工况条件。

8. 低流阻设计，允许压差大：采用低流阻单座/套筒阀体结构，流通能力大（额定流量系数Kvs 4～400），允许压差**可达4.0MPa（PN40），满足高压差工况需求。

9. 阀芯/阀座特种硬化，耐磨损：阀芯与阀座经特殊硬化处理，耐冲刷、抗气蚀，确保长期运行后仍保持密封性和调节精度，使用寿命长。

10. 维护方便，在线检修：结构简单（主要由阀体、调节阀瓣、膜片、弹簧、压力平衡件等组成），无需具备专业技能即可更换膜片或弹簧等易损件。维护工作量小，有效降低运营成本。

三、应用领域

• 供热采暖系统：集中供热管网各分站流量控制、热力站一次侧/二次侧流量分配、各支干环路流量平衡、住宅小区供热管网。

• 空调与制冷系统：中央空调冷冻水系统、冷却水系统流量恒定、各楼层/区域动态平衡、制冷站循环系统防失调。

• 石油化工：化工工艺液体流量精准控制、循环水系统平衡、石油管道输送系统中的定流量控制。

• 工业蒸汽及气体：过热/饱和蒸汽流量控制、压缩空气系统、无腐蚀性气体输送恒定调节。

• 市政供水及工厂用水：城市自来水管网流量调节、工厂供水支路流量分配。

• 轻工业及制造业：食品饮料加工用水流量恒定、纺织印染行业水处理系统、日化产品生产水系统流量控制。

• 楼宇及建筑设施：高层建筑二次加压供水系统、各楼层用水分路流量平衡、酒店/办公楼中央空调水系统流量管理。

• 发电及能源行业：电厂循环冷却水系统流量控制、工业锅炉给水前置稳流、热力管网流量平衡。

四、工作原理详解

ROBERTSON自力式流量控制阀由手动调节阀瓣和自动调节阀瓣两部分组成。

手动调节阀瓣：通过外部操作装置（流量调节手柄）设定目标流量值。当手动调节阀瓣调到某一确定位置时，即对应一个预设流量以及与之对应的固定压差值。手动设定完成后无需重复操作。

自动调节阀瓣：通过执行机构（膜片/活塞）感知阀门前后压差变化。当管路系统压差因负荷变化或供水侧压力波动而增大时，膜片带动自动阀瓣向关闭方向运动，减小通流面积，从而增大局部阻力，使流量恢复到预设值；当压差减小时，弹簧推力使自动阀瓣向开启方向运动，增大通流面积，减小局部阻力，使流量回升至预设设定值。

上述调节过程全自动、无级、连续进行，在阀门进出口压差发生±30%波动的工况下，出口流量仍保持在预设值±5%以内。整个调节过程完全依靠介质自身压力能量，无需外接电源或气源。

五、技术规格范围

• 公称通径（DN） ：DN15～DN350（DN15～25为螺纹连接，DN32及以上为法兰连接）

• 公称压力（PN） ：1.6MPa、2.5MPa、4.0MPa（PN16/PN25/PN40），Class150～Class300

• 适用工作温度：

• 水系统：0℃～150℃（常规型）

• 蒸汽/高温系统：可达425℃（选用耐高温密封及阀体材质）

• 适用介质：水（含热水、冷冻水）、蒸汽、不凝结气体、导热油、低粘度油品、轻质化工介质（非腐蚀性或弱腐蚀性）

• 工作压差范围：20kPa～600kPa（推荐**工作区间30kPa～300kPa，*小启动压差≥10kPa）

• 流量控制范围：0.1～1500m³/h（根据口径及压差确定）

• 流量控制精度：±5%（标准型，压差波动±30%工况）

• 额定流量系数Kvs：4、6.3、8、16、20、32、50、80、125、160、280、320、400

• 泄漏等级：ANSI Ⅳ级（金属密封）

• 连接方式：法兰连接（RF/FF）、螺纹连接（NPT）、焊接连接（BW）

• 安装方式：水平管道安装，阀体箭头指向与介质流向一致

• 密封类型：软密封（PTFE/橡胶）适用于低压差洁净介质；金属硬密封适用于高压差、高温或含微量颗粒介质

六、主要零部件材料及性能指标

七、选型说明

自力式流量控制阀属于精密阀门类产品，依据应用工况不同有多种规格和配置（公称压力、口径、密封类型、耐温等级等）。为确保阀门获得良好的控制效果，选型时需提供以下工况参数：

1. 所需流量范围（m³/h）：要求保持恒定的稳态流量值，以及现场可能出现的**瞬时流量

2. 管路环境参数：阀门前/后正常操作压力及波动范围（kPa）、阀门前后**允许压差范围

3. 介质详细说明：介质名称、物理/化学性质、使用温度（℃）、有无颗粒物（含量及粒径）、粘度（cP）

4. 工艺连续性要求：日常是间歇作业还是24小时连续运行，以及所需阀门的工作制

5. 安装条件及管路信息：管道材质、水平/垂直管段安装位置、法兰连接标准、现场电源气源情况、防爆要求及操作环境（室内/室外）

我司专业工程师团队将依据您提供的具体参数，出具技术提案建议及性能曲线图纸、外形安装尺寸等匹配文件。具体选型和技术方案咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
