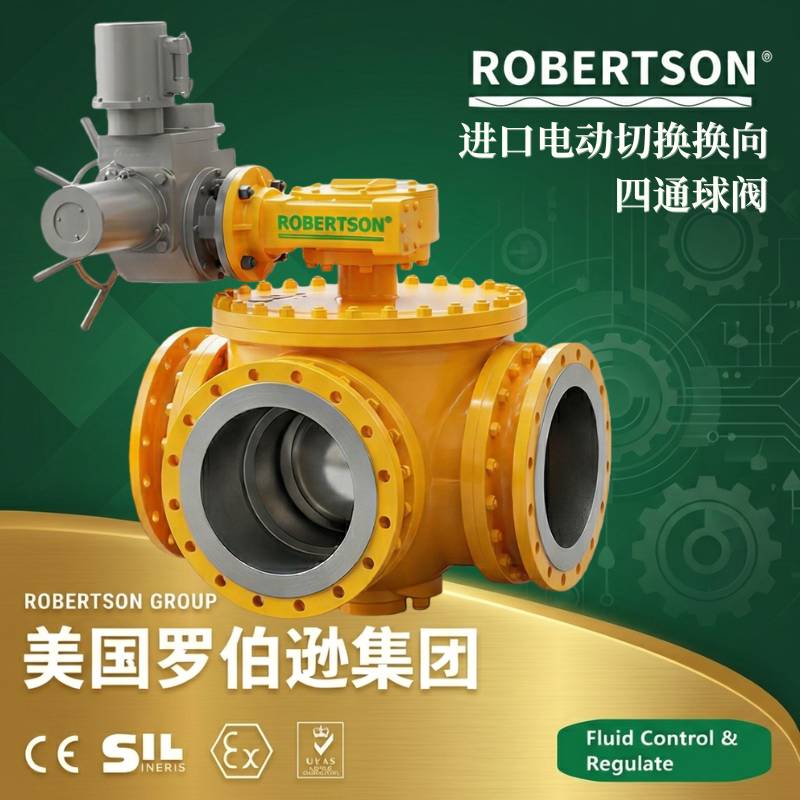

【产品名称】 美国罗伯逊ROBERTSON进口电动切换换向四通球阀

一、产品概述

美国罗伯逊ROBERTSON进口电动切换换向四通球阀是一种以电动执行器驱动、实现介质流向切换的X型流道四面座球阀。该产品由角行程电动执行器与四通球阀组成，球体内部设有X形垂直通道或LL型结构通道，四个通道口径均布于球体赤道圆周截面上，当球体旋转90°时，可使相对或相近的两个通道实现两两互通，同时完成两种介质流向的切换与换向。

该产品替代了传统四个独立阀门的复杂操作，既解除了管路系统所占空间大、成本高、操作繁琐等问题，又实现了一阀多用的效果。每旋转90°，介质流向或供水方式即可切换一次，在电站系统中称为正向循环供水转阀，在石化系统中也称空气换向切换阀。产品可提供LL型、十字型等多样化的内部流通结构形式，分别满足不同运行工况的介质换向操作需求，是气力输送、化工管道系统中进行流向切换与换向控制的理想配套设备。

二、核心特点

1. 一阀多用，90°快速切换：采用X形垂直通道设计或LL型四通结构，球体旋转90°即可同时对两种介质的流向进行切换，实现正反向供水或介质流向改变，操作方便迅速，替代传统四阀组合配置。

2. 流体阻力小：球体和阀体的连接管道截面相等，球体通道采用圆弧连接，介质通过球体时流道平滑、流阻小，流通能力大，有利于低能耗稳定运行。

3. 密封可靠，使用寿命长：阀座采用具有一定弹性变形和高强度的PTFE/PPL材料，密封性能稳定，保证阀门的密封可靠性。阀门的阀芯和光颈等关键部件采用奥氏体不锈钢制造，耐腐蚀性能优良，延长阀门使用寿命。

4. 材质适配性强：阀体可选铸钢（WCB）、不锈钢（304/316/316L）等多种材质，球体采用不锈钢（304/316），可适用于不同介质工况和管道配置需求。

5. 多种流通结构形式：可提供LL型四通球阀（实现工况1和工况2的转换，可同时对两种介质的流向进行切换）和十字型四通球阀等不同结构，分别满足两种形式的介质换向操作要求，用户可根据实际流程控制逻辑选择合适方案。

6. 电动执行器自动化控制：配套角行程电动执行器，可实现现场或远程自动化控制，支持开关型及调节型配置，满足各类工业控制系统接入要求。

7. 电源适应性强：执行器电源电压可选AC220V、AC380V等，防护等级可选IP65/IP67，防爆型（ExdⅡBT4）可选，适用于化工防爆环境及不同电源条件的使用需求。

8. 安装维护方便：顶装式结构设计，可在不拆卸阀体情况下进行维修和更换阀内件。配合法兰连接形式，与管道装配便捷，减少停机检修时间。

9. 防静电安全设计：球体与阀杆、阀杆与阀体之间设置导电弹簧，避免静电打火点燃易燃物质，确保易燃易爆工况下的操作安全。

10. 适用温度范围宽：适用温度范围涵盖-40℃～450℃，可根据介质温度要求选配耐高低温密封材料和阀体材质，满足电站、石化等多种高温或低温工况需求。

三、应用领域

• 粉体气力输送系统：用于粉末、颗粒、薄片、钛白粉、碳酸钙等粉体物料的多路输送分配切换和管路换向。

• 电站循环水系统：大型发电机组冷却器正反向循环供水系统（又称双向供水转阀），替代四个阀门实现正反供水切换，每转90°供水模式改变。

• 石化及天然气系统：空气换向切换阀、化学品介质管路切换、天然气和石油管道流向控制。

• 化工及制药生产：腐蚀性介质、溶剂、化工中间体的管路换向和正反冲洗切换。

• 冶金及矿山系统：矿浆输送管路切换、除尘系统气流分配、生产工艺介质换向。

• 食品及饮料行业：清洗液正反向循环切换（CIP系统）、饮料/糖浆输送管路换向、卫生级物料切换。

• 环保水处理：污水处理管路的流向切换、药剂的投加分配。

• 暖通及供热管网：供回水泥路的工况切换与调节。

四、技术规格范围

五、电动执行器技术规格

六、LL型结构介质切换原理

LL型四通球阀拥有四面阀座结构，旋转动作90°，可实现对两种独立运行流体介质的同步切换。电动执行器带动球体在阀腔内进行90°旋转运动，每操作90°，供水方式（即管路系统内介质的流动模式）切换一次。切换方式举例说明：正向供水时，阀A-C通道与B-D通道两两互通；旋转90°进入反冲洗状态或反向流向时，阀A-B通道与C-D通道实现互通。该切换过程方便而迅速，可一阀代替两个或四个独立阀门的工作，实现多分支管路的一体化换向控制。

七、选型说明

电动切换换向四通球阀属于流程自动化核心阀门产品，依据应用工况不同有多种规格和配置（公称通径、公称压力、阀体材质、密封形式、电动执行器防爆/防护等级等）。为确保阀门获得良好的使用效果和对调控标准的满足，选型时需提供以下工况参数：

1. 管路系统要求：公称通径DN（mm）及法兰标准（GB/HG/ASME等），**工作压力（MPa）

2. 介质详细说明：介质名称、化学物理性质、使用温度（℃）、含固量与含固率、是否有纤维/颗粒及颗粒物粒度（mm）

3. 换向切换动作要求：切换动作方向定义和切换要求（LL型/十字型选择以及正反水供水切换，或做空气换向切换用途），是否需要信号反馈及远程控制

4. 电动执行器要求：电源电压（AC220V/AC380V或者其他），开关型还是调节型（4-20mA控制），是否需要防爆要求（ExdⅡBT4及其他特殊要求），防护等级（IP65/IP67/IP68），是否有阀门回讯要求（限位开关输出无源触点信号）

5. 现场工作环境：室内/室外安装，防爆区域等级（如有），环境温度/湿度暴露条件

根据上述参数，我司将提供详细的选型适配建议、四通四面球阀外形安装尺寸图、电动执行器扭矩匹配表及具体的接线图纸。具体选型、技术资料与报价咨询，敬请通过平台统一联系方式与我司技术部门进一步沟通。
