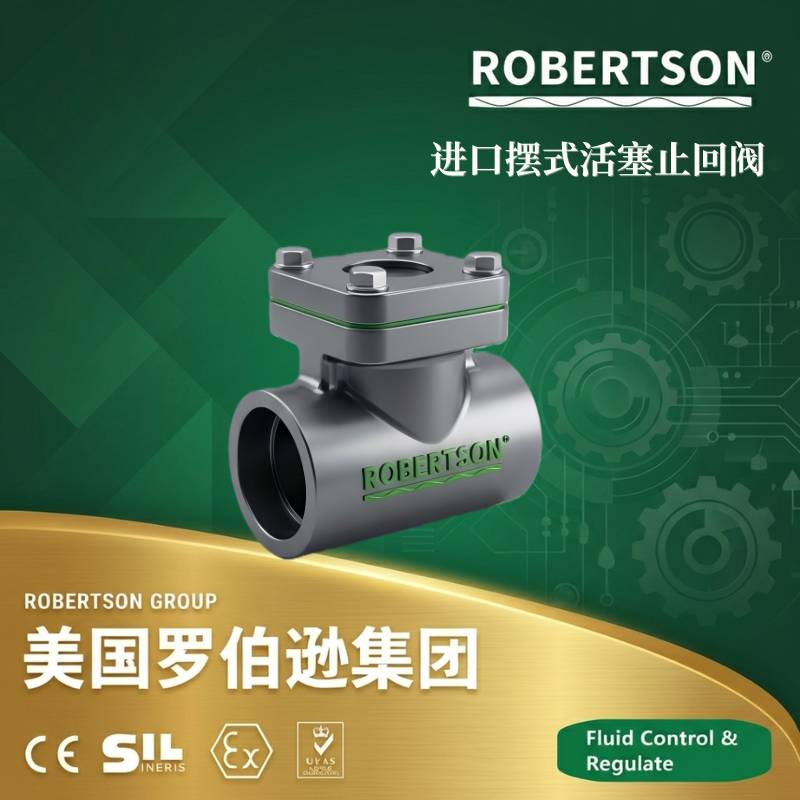

【产品名称】 美国罗伯逊ROBERTSON进口摆式活塞止回阀

一、产品概述

美国罗伯逊ROBERTSON进口摆式活塞止回阀是一种依靠介质流动能量自动启闭阀瓣、用于防止管路介质倒流的新型单向阀门。“摆式活塞”融合了旋启式（摆式）与活塞式止回阀的双重技术优势。该产品阀瓣呈圆盘状，绕阀座通道的转轴作旋转运动，核心启闭部件沿阀杆轴线作升降运动，由活塞与气缸组成的缓冲器组件有效减缓介质方向变动时的冲击。阀瓣在正向介质压力作用下自动绕轴摆动开启；当介质流速下降或反向流动时，在介质压力和阀瓣自重的共同作用下，阀瓣迅速回复至阀座密封位置，切断反向通路。

该产品由高强度精密铸造阀体、缓冲活塞缸组件、耐磨密封副及多回转升降执行机构（适用于大规格）构成，可用于较大压差范围及含微量杂质的清水、腐蚀性化工物料、蒸汽、油品等场合。通过选用不同的阀体材质和密封材料，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质工况。

• 活塞式设计：启闭件为活塞状阀瓣，带有由活塞和汽缸组成的缓冲器，有效减缓冲击，特别适用于泵出口等流量波动管道系统。

• 摆式旋转运动：阀瓣绕阀座通道转轴旋转运动，通道成流线型，流动阻力小，适用于低流速和流动不常变化的大口径场合。

• 上装式结构设计：支持在线检修，无需将阀门从管线上拆下即可更换内部部件，缩短维护周期。

产品按结构形式主要分为摆式（旋启式）活塞止回阀和直流式（Y型）活塞止回阀，广泛应用于石油化工、电力、市政供水、水处理、制药、食品等领域管路的单向控制。

二、核心特点

（一）摆式与活塞式双重结构优势

• 流线型流道，流阻小：阀内通道呈流线型直流式设计，流动阻力比升降式止回阀小，流通能力大，压力损失小。

• 活塞式缓冲，消除水锤：活塞与气缸组成的缓冲器组件，在阀门关闭时提供缓闭行程，有效减缓介质方向变动时的冲击，减小水锤现象对管路的损害。

• 阀瓣摆动启闭，灵敏可靠：阀瓣绕转轴摆动，无卡涩；介质正向流动时自动开启，反向流动时依靠介质压力和阀瓣自重快速关闭，实现自动密封。

（二）密封可靠，耐磨耐蚀

• 密封副配对先进：阀瓣与阀座密封面可采用堆焊硬质合金（铁基/钴基司太立），提高耐磨性和耐冲刷能力，延长阀门使用寿命。

• 多种密封材料可选：硬密封适用于高温高压工况；软密封（NBR/EPDM/FKM）适用于低压差洁净介质，密封等级可达零泄漏。

（三）适用范围广

• 公称压力范围宽：覆盖PN1.0MPa～42.0MPa（ANSI Class 150～2500Lb），满足从低压供水到高压石化管道的不同需求。

• 温度适应性：适用温度范围－196℃～540℃，高温型可扩展至595℃（锻钢材质），低温型适用于－196℃深冷工况。

• 口径范围大：DN15～DN1200，覆盖常规管道需求，可根据用户要求定制更大口径。

• 材料选择多样：阀体可选碳钢WCB、铸钢、不锈钢（304/316/316L）、合金钢（WC6/WC9）、锻钢（A105、A182 F304/F316）等多种材质，可适应不同腐蚀性介质的输送需求。

（四）结构紧凑，安装方向灵活

• 结构轻量化设计：相比同规格其他类型止回阀，阀体重量更轻，便于运输和现场安装。

• 安装适应性强：可按管路布局选择水平安装或垂直安装，其中垂直安装时需确保介质流向为自下而上。

• 低维护成本：上装式结构支持在线检修，无需将阀门从管线上拆下即可更换阀瓣、密封圈等易损件，停机维护时间短，系统运行连续性好。

三、应用领域

• 石油化工：各类化工装置管路中输送酸、碱、盐溶液、强氧化性介质、尿素、化工中间体、原油、成品油等介质的单向截断，防止介质倒流造成设备损坏。

• 电厂与热力系统：锅炉给水系统、蒸汽管道、循环水系统、冷却塔系统，防止泵反转和水锤冲击，保障系统安全稳定运行。

• 市政供水与消防：自来水输水管网、高层建筑二次供水泵房、消防水泵出口，防止停泵时管路水倒灌和压力波动。

• 水处理与环保工程：污水处理厂加药管线、中水回用系统、废气处理喷淋管路的单向控制。

• 制药与食品加工：药液输送、卫生级管路、CIP清洗系统，选用不锈钢材质和卫生级密封材料，符合GMP认证要求。

• 石油天然气输送：原油、成品油长输管线、燃气管道支线，用于防止因波动及反流导致的管线压力泄漏。

• 冶金与矿山：矿浆输送、选矿工艺管线、除尘系统风管，防止介质回流对泵体和管路造成冲击破坏。

四、技术规格范围

五、阀体材料的适用工况选配说明

六、工作原理

进口摆式活塞止回阀属于自动阀门，无需外部驱动，依靠介质自身流动能量实现启闭。

正向流动（开启状态） ：流体从阀体进口端进入时，正向压力克服阀瓣重力与弹簧（如配置辅助弹簧的活塞结构）作用力，推动活塞状阀瓣沿阀杆轴线作升降或绕轴摆动运动，使阀瓣离开阀座密封面，介质通道打开，流体通过阀门进入下游管路。流量与阀瓣开度同步增大，开启过程平稳，流阻小。

反向流动（关闭状态） ：当管路中上游压力下降或下游产生背压时，介质开始出现反向流动趋势。在反向压力差以及阀瓣自重（活塞阀瓣与缓冲结构的重力）的共同作用下，阀瓣迅速返回至阀座位置，密封面紧密贴合，形成可靠密封，切断介质反向流动。活塞式结构中缓冲器组件在关闭过程中提供缓闭行程，有效减少水锤现象，保护管路系统。

活塞式缓冲工作原理（应用于带缓冲型） ：关闭过程中，活塞与气缸配合，缓冲腔内的介质需通过细小的旁通孔排出，阻碍活塞快速下落，从而提供缓慢关闭行程，实现速闭和*终缓闭的双重闭阀动作，防止因突然停止而引起的管路压力剧增。

七、止回阀分类对比选型参考

八、选型说明

进口摆式活塞止回阀是自动启闭的单向阻断阀门，选型精度直接关系到管路系统的背压性能、停泵水锤抑制效果和系统使用寿命。为确保阀门获得优良的使用效果和精准的系统匹配，选型时建议提供以下信息：

1. 管路系统工况参数：公称通径DN（mm）、公称压力（MPa/Lb）、法兰连接标准

2. 介质详细物性：介质名称、化学性质（腐蚀性/酸碱度）、使用温度（℃）、粘度（cP）、含固量及颗粒物粒径、pH值、含氯程度

3. 管路工作压力及流速：**工作压力（MPa）、正常操作压力、介质流速（m/s），建议为低流速（≤3m/s）的液相传送场合选型时应重点留意

4. 安装环境要求：管路的走向（水平或垂直管线），垂直安装时需确保介质流向自下而上

5. 是否需要反向密封等级和特殊防腐：是否需要软密封零泄漏等级，或者在酸性、含硫化氢、海水等恶劣介质中运行的**方案

6. 预期常闭频次和开启时间要求：频繁开泵停泵的场合，宜优先考虑活塞式缓闭功能以降低系统磨损

我司技术团队将依据上述工况参数，在综合考虑介质腐蚀性、温度、工作压力和安装要求的基础上，推荐*合适的阀体材质、密封材料、结构形式及规格尺寸，提供详细的选型方案、外形安装尺寸图及性能曲线数据。具体选型和技术资料，敬请通过平台统一联系方式与我司技术部门进一步沟通。

九、维护与检修

1. 在线检修：上装式结构支持在不拆卸阀体的情况下取出内部阀瓣和活塞组件，可在管路系统不断开管路的条件下进行维修或更换易损件。

2. 密封面检查：定期检查阀瓣密封面和阀座密封面的磨损情况，发现严重磨损或划伤时，应进行研磨修复或更换阀瓣；密封面堆焊硬质合金结构具有长期的耐磨特性，能有效延长维护周期。

3. 清洗：含有少量颗粒的介质可能导致密封面与活塞腔的摩擦或杂质堆积，建议在停机检修时打开阀盖清洗内腔、活塞组件和阀座密封面。

4. 活塞缸与密封件（适用于带缓冲型） ：每隔一定周期需检查缓冲缸内是否沉积杂质，活塞密封圈（O型圈）是否老化，如密封圈损伤，须及时换新以确保缓冲性能。

5. 阀体外观检查：检查阀体、阀盖及法兰等连接处是否有外泄漏现象，如有泄漏需及时紧固螺栓或更换密封垫片。
