产品概述

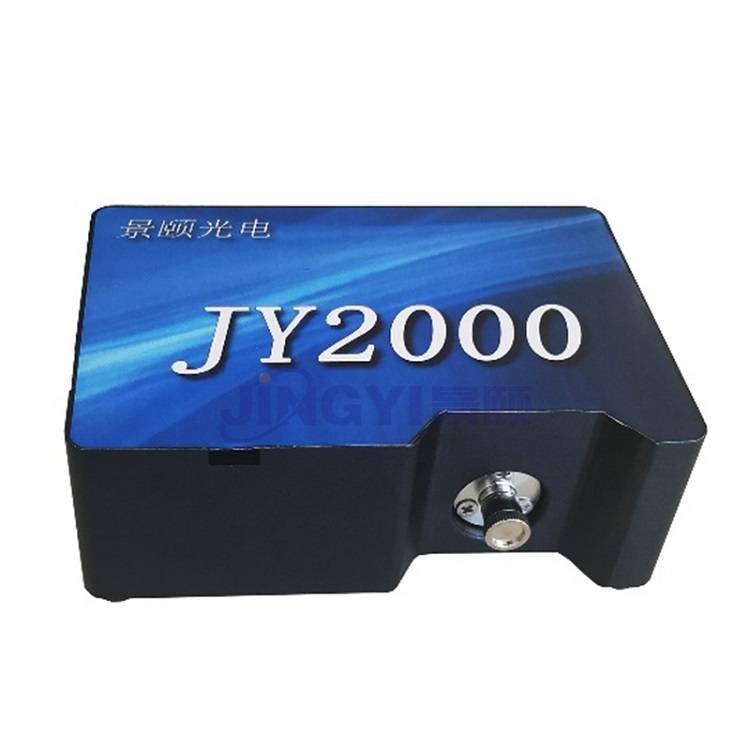

             景颐光电研制的高性能制冷型微型光纤光谱仪，它采用1044×64像素的制冷型线性CCD，CCD采用半导体制冷技术，CCD可工作在设定的恒温环境（*低可达-15ºC），从而大幅度降低了传感器的噪声，获得了**的信噪比（比同类竞争对手提高了约2倍），而且提高了测量可靠性，测量结果不随环境温度变化。同时，特别定制了超低噪声CCD信号处理电路，其量化噪声小于3 counts，为业界**水平。可接收SMA905光纤输入光或者自由空间光，通过USB2.0或者UART端口，输出测量所得的光谱数据。只需要一个5V直流电源供电，非常便于集成使用。

特点：

探测器：背照式CCD（制冷至-15 oC）

探测器像素：1044×64

超低噪声CCD信号处理电路

光谱范围: 180-1100nm

光谱分辨率: 0.1-4 nm(取决于光谱范围、狭缝宽度)

光路结构：交叉C-T

积分时间：2ms-130s

供电电源：DC 5V±10% @ <2.3A

18 bit, 570KHz A/DConverter

光输入接口：SMA905或自由空间

数据输出接口: USB2.0(High speed)或UART

20针双排可编程外扩接口

典型应用：

拉曼光谱仪

微量、快速分光光度计；

光谱分析/辐射分光分析/分光光度分析

透过率、吸光度检测；

反射率检测；

紫外、可见和短波近红外

波长检测

探测器 探测器

类型 线阵背照式CCD   (制冷到 -20oC)

探测光谱范围 180-1100 nm

有效像素 1044 x 64

像元尺寸 24μm×24μm

全量程范围 ~600 ke-

灵敏度 6.5 uV/e-

暗噪声 8 e-

光学参数 光学参数

波长范围 180-1100 nm

光学分辨率 0.01-1.3   nm （取决于狭缝、光谱范围）

性噪比 >1000:1

动态范围 50000：1

工作温度 -10-45 oC

工作湿度

光路参数 光路参数

光学设计 f/4 交叉非对称C-T光路

焦距 98 mm for incidence / 107 mm for   output

入射狭缝宽度 5、10、25、50、100、150、200 μm 可选，其他尺寸可定制

入射光接口 SMA905光纤接口、自由空间

电气参数 电气参数

积分时间 8 ms - 30 min

数据输出接口 USB 2.0

ADC位深 18   bit（输出18   bit）

供电电源 DC 5V±10%

工作电流

存储温度 -20°C   to  70°C

操作温度 -10°C   to  45°C

物理参数 物理参数

尺寸 217×110×52 mm3

重量 1.65 kg

Sealing Anti-sweat
